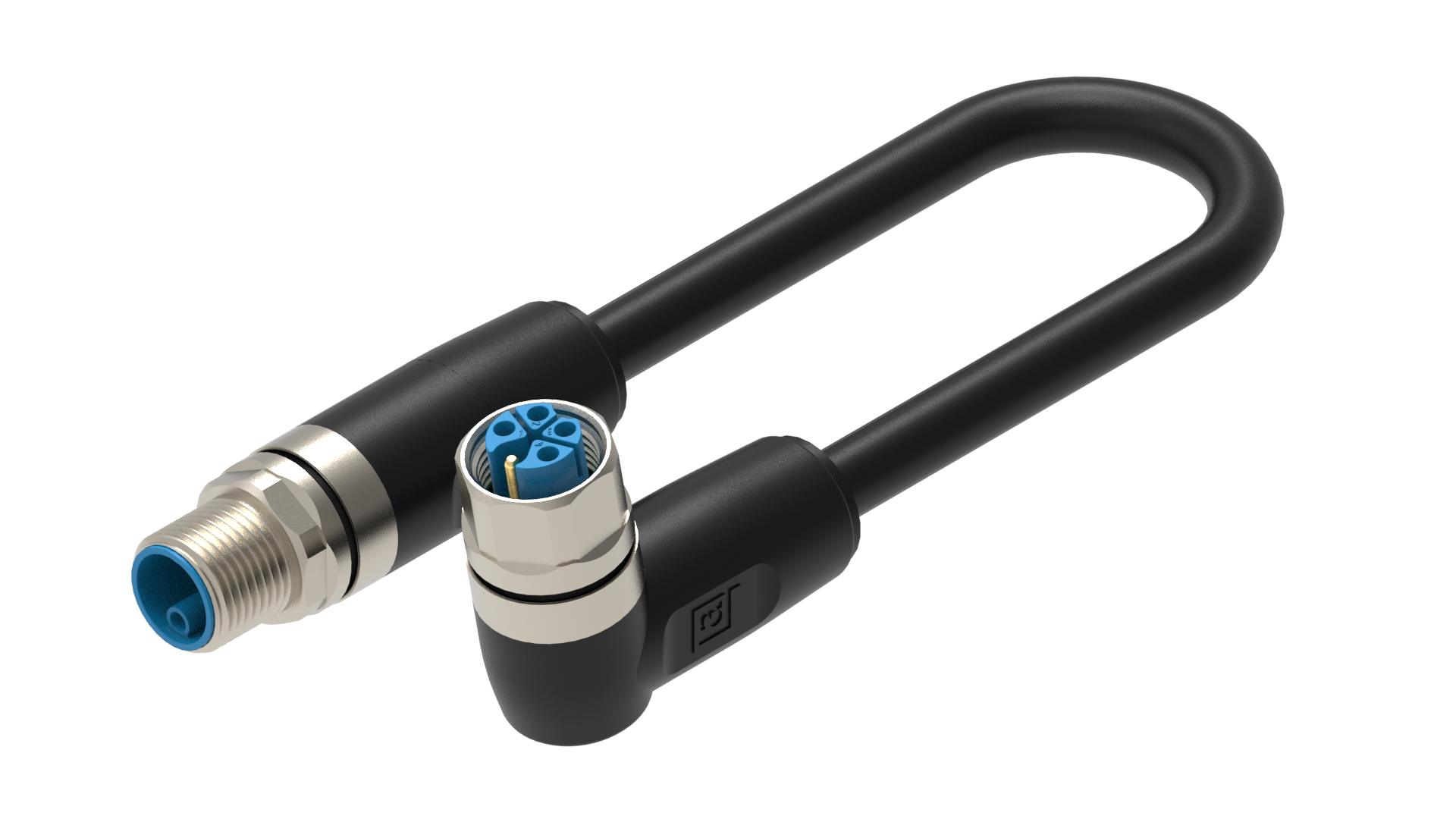

电源连接器 - RST 5K-RKWT 5K-911

M12 至 M12 连接线，工业电源应用，黑色 PUR 电缆，非屏蔽，AWM：20939，公头至母头，直型至弯型，K 编码，5 针，5x1.5 mm²，工作电压 600 V AC/DC，额定电流 16 A，-40 °C 125 °C（工作温度），适用于 IP65、IP67、IP69K 环境，IEC 61076-2-111、UL 2237；cULus

上架时间:

全球
状态:

有源

报价

规格
零件编号
资源

规格

Expand All

信息

1侧表面视图

Pin 1	Pin 2	Pin 3	Pin 4	PE
black 1	black 2	black 3	black 4	green-yellow

正面视图 2

Pin 1	Pin 2	Pin 3	Pin 4	PE
black 1	black 2	black 3	black 4	green-yellow

产品系列	电源连接器
连接器类型	预铸线，双端
屏蔽类型	无屏蔽
额定电压	630 V
额定电压（UL）	600 V
额定冲击电压	6.0 kV
工作电压	600 V AC/DC
额定电流	16 A
额定电流（UL）*	16 A

1侧技术数据

面 1 产品子系列	M12 电源
第1面接触类型/性别	公头
连接器设计	直形
连接类型	连接螺钉
引脚数	5（4+PE）
1侧编码	K
侧面 1 接触电阻	≤ 10 mOhm
绝缘电阻	˃ 10^9 欧姆
插拔次数	≤ 100
环境温度（运行）*	-40 °C ... 125 °C，注意降额
防护等级/IP等级**	IP65、IP67、IP69K
第 1 面设计标准	IEC 61076-2-111
第一面污染程度	3 符合 IEC 60664-1
间隙/爬电距离	IEC 60664-1 (2020-05)
过压类别	III. 符合 IEC 60664-1 标准
触点基材	铜镍
第1面触点镀层	铜/金
触点载体材料	PBT GF
触点载体颜色	蓝色
阻燃等级（触点载体）	UL 94 V-2
成型主体材料	TPE
成型主体颜色	黑色
阻燃等级（成型主体）	UL 94 HB
连接件材料	铜锌
连接件镀层	铜/镍
O形圈材料	FKM
紧固力矩（接触螺钉）	M 12x1：（60-65）Ncm，手紧

线缆数据

线缆编号	911
导体尺寸	1.50 mm²
电线数量	5
最小弯曲半径（固定安装）	˃ 4 x D
最小弯曲半径（活动安装）	˃ 7.5 x D
弯曲次数	˃ 千万，最大 50 米/秒²
（扭转）次数	5 澪@ ± 30 °/1 米
导体材料	铜
线缆护套材料	PUR
线缆护套颜色	黑色
线缆直径D	ø 8.0 ±0,2
电线绝缘材料	PP
绝缘线径	ø2.35 mm
环境温度（固定安装）	-30 °C ... 80 °C
环境温度（活动安装）	-40 °C ... 125 °C
环境温度（固定安装短期 100h）	-40 °C ... 80 °C
环境温度（拖链安装）	-20 °C ... 60°C
UL线缆类型	AWM: 20939
阻燃等级（线缆护套）	VDE 60332-1-2、DIN EN 60332-1-2 / IEC 60332-1 / UL VW-1、CSA FT1

技术数据第 2 面

面 2 产品子系列	M12 电源
第 2 面接触类型/性别	母头
连接器设计，第 2 面	斜角
附件类型，侧面 2	连接螺母
引脚数，第 2 侧	5(4+PE)
编码，第 2 面	K
接触电阻，第 2 面	≤ 10 毫欧姆
绝缘电阻，第 2 侧	˃ 10^9 欧姆
配接周期，第 2 面	≤ 100
环境温度（运行），第 2 侧*	-40 °C ... 125 °C，注意降额
防护等级/IP 等级，侧面 2**	IP65、IP67、IP69K
设计标准，第 2 面	IEC 61076-2-111
污染度，第 2 面	3 符合 IEC 60664-1
电气间隙/爬电距离，第 2 侧	IEC 60664-1 (2020-05)
过压类别，第 2 侧	III. 符合 IEC 60664-1 标准
接触基材，第 2 面	铜镍
触点镀层，第 2 面	铜/金
接触承载材料，第 2 面	PBT GF
联系人颜色，第 2 面	蓝色
可燃性等级（接触承载者），第 2 面	UL 94 V-2
模制主体材料，侧面 2	TPE
模压机身颜色，第 2 面	黑色
可燃性等级（成型体），第 2 面	UL 94 HB
附件材料，第 2 面	铜锌
附件电镀，侧面 2	铜/镍
O 形圈材料，第 2 侧	FKM
紧固扭矩（接触螺钉），第 2 侧	M 12x1：（60-65）Ncm，手紧

认证

UL申请号	E497237
UL	UL 2237；cULus
VDE	-

安全 & 环境合规性

RoHS合规	是

耐受性

无卤	DIN VDE 0472 T.815，IEC 60754-1
耐油性	HD 22.10 附录 A, DIN EN 60811-404

备注

防护等级/IP等级注	** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。
注意降额	* 注意降额
产品特性	为确保入口保护，请在连接前检查 O 形圈的位置。位置不正确的 O 形圈会导致入口保护潜在故障。

信息

防护等级/IP等级注	** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。
注意降额	* 注意降额
产品特性	为确保入口保护，请在连接前检查 O 形圈的位置。位置不正确的 O 形圈会导致入口保护潜在故障。
