电源连接器-RSU 12-RKU 12-256

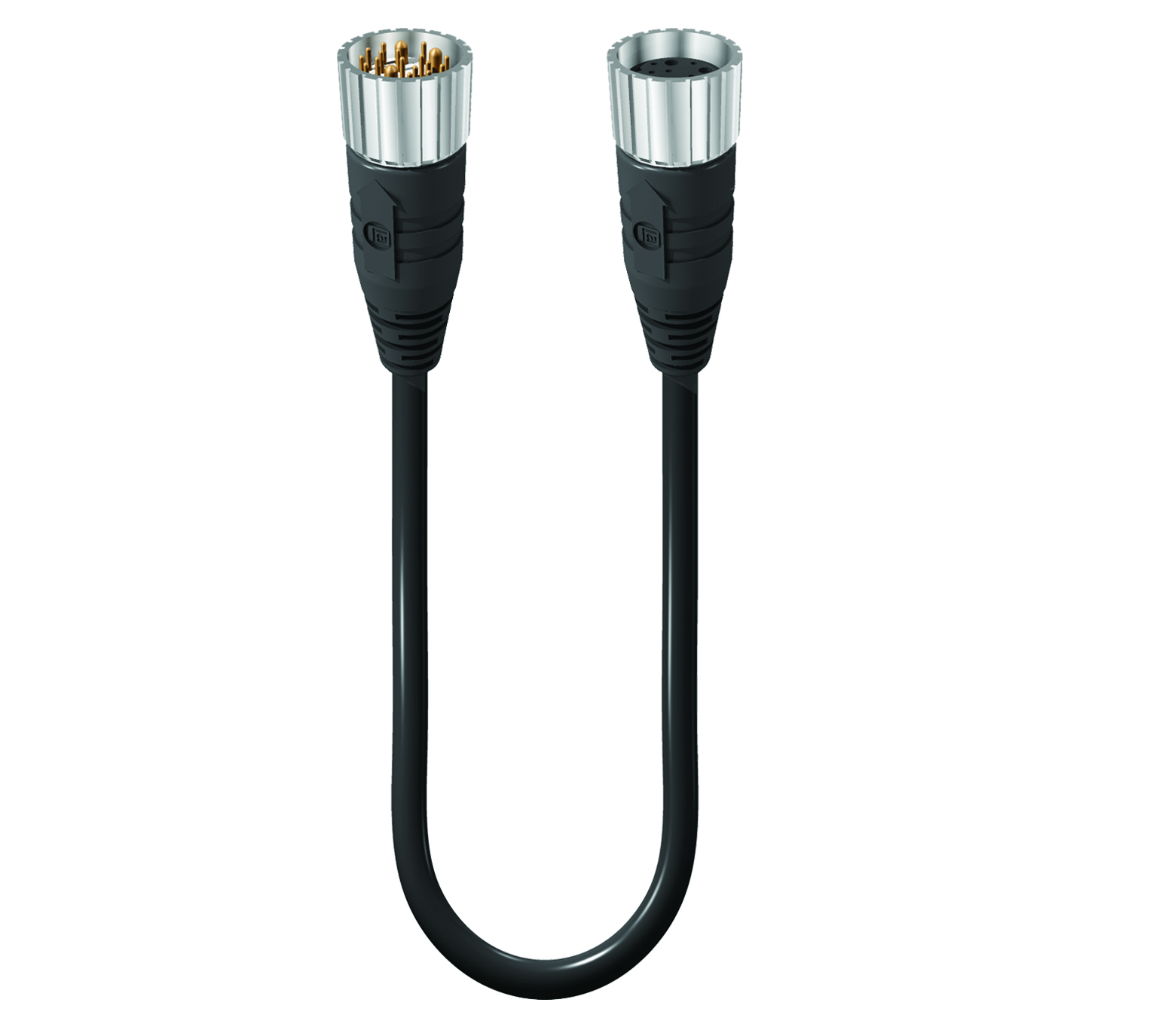

M23 - 双端线组：M23 - 直型公头 | 触点数量：12 | M23 - 直型母头 | 触点数量：12 |120 V / 8 A | 黑色 PUR 护套，8x0.5 mm² (20 AWG) + 3x1.0 mm² (17 AWG)，IEC

上架时间:

全球
状态:

有源

报价

Lumberg Automation

RSU 12-RKU 12-256

规格
零件编号
资源

规格

信息

1侧表面视图

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9	Pin 10	Pin 11	Pin 12
white	green	yellow	grey	grey-pink	red-blue	white-green	brown-green	blue	blue (bridge to pin 9)	brown	green-yellow

正面视图 2

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9	Pin 10	Pin 11	Pin 12
white	green	yellow	grey	grey-pink	red-blue	white-green	brown-green	blue	blue (bridge to pin 9)	brown	green-yellow

产品系列	电源连接器
连接器类型	预铸线，双端
屏蔽类型	无屏蔽
额定电压	125 V
额定冲击电压	1.5 kV
工作电压	120 V AC/DC
额定电流	8 A

1侧技术数据

面 1 产品子系列	M23 电源
第1面接触类型/性别	引脚触点/公头
连接器设计	M23 \|男 \|12 极 \|0°
连接类型	连接螺母
引脚数	12
绝缘电阻	˃ 10^9 欧姆
插拔次数	≤ 100
横截面	8x0.5 毫米² + 3x1.0 毫米²
环境温度（运行）*	-25 °C 至 +80 °C
防护等级/IP等级**	IP67
第一面污染程度	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
间隙/爬电距离	符合DIN EN 60664-1（VDE 0110-1）
过压类别	II符合DIN EN 60664-1 (VDE 0110-1)
触点基材	黄铜（铜锌）
第1面触点镀层	铜镀金（铜/金）
触点载体材料	聚对苯二甲酸丁二酯
触点载体颜色	白色
阻燃等级（触点载体）	UL 94 V0
成型主体材料	热塑性聚氨酯（TPU）
成型主体颜色	黑色
阻燃等级（成型主体）	UL 94-HB
连接件材料	黄铜（铜锌）
连接件镀层	镍（镍）
O形圈材料	丁腈橡胶
注	不能在施加负载时连接/断开。

线缆数据

线缆编号	256
导体尺寸	8x0.5 毫米² + 3x1.0 毫米²
电线数量	11
最小弯曲半径（固定安装）	˃ 5 x D
最小弯曲半径（活动安装）	˃ 10 x D
弯曲次数	˃ 2 米
导体材料	铜
线缆护套材料	聚氨酯（聚氨酯）
线缆护套颜色	黑色
线缆直径D	Ø 9.30
电线绝缘材料	聚丙烯（PP）
绝缘线径	8 x Ø 1.45 毫米 [0.057"] + 3 x Ø 1.95 毫米 [0.077"]
环境温度（固定安装）	-50 °C 至 +80 °C
环境温度（活动安装）	-25 °C 至 +80 °C
环境温度（拖链安装）	-25 °C 至 +60 °C
UL线缆类型	AWM: 20549
阻燃等级（线缆护套）	DIN EN 60332-2-2, VDE 0482-332-2-2, IEC 60332-2-2, CSA FT-2; 阻燃
线缆特性	柔韧性：优秀 \| 耐磨性：优秀 \| 耐油 & 化学性：优秀 \| 抗紫外线性：优秀 \| 低温性能：优秀（可弯曲至 -40°C）\| 阻燃性：良好 \| 无卤素：是 \| 机械耐久性：优秀（耐冲击、撕裂和弯曲）\| 拖链 \| 环境适用性：户外、油性、潮湿或恶劣环境

技术数据第 2 面

面 2 产品子系列	M23 电源
第 2 面接触类型/性别	插座触点/母头
连接器设计，第 2 面	M23 \| 母 \|12 极 \| 0°
附件类型，侧面 2	连接螺母
引脚数，第 2 侧	12
绝缘电阻，第 2 侧	˃ 10^9 欧姆
配接周期，第 2 面	≤ 100
导体横截面积，第 2 面	8x0.5 毫米² + 3x1.0 毫米²
环境温度（运行），第 2 侧*	-25 °C 至 +80 °C
防护等级/IP 等级，侧面 2**	IP67
污染度，第 2 面	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
电气间隙/爬电距离，第 2 侧	符合DIN EN 60664-1（VDE 0110-1）
过压类别，第 2 侧	II符合DIN EN 60664-1 (VDE 0110-1)
接触基材，第 2 面	黄铜（铜锌）
触点镀层，第 2 面	铜镀金（铜/金）
接触承载材料，第 2 面	聚酰胺（尼龙），PA 66
联系人颜色，第 2 面	黑色
可燃性等级（接触承载者），第 2 面	UL 94-HB
模制主体材料，侧面 2	热塑性聚氨酯（TPU）
模压机身颜色，第 2 面	黑色
可燃性等级（成型体），第 2 面	UL 94-HB
附件材料，第 2 面	黄铜（铜锌）
附件电镀，侧面 2	镍（镍）
O 形圈材料，第 2 侧	氟橡胶（FKM）
注释，第 2 面	不能在施加负载时连接/断开。

安全 & 环境合规性

RoHS合规	是

耐受性

无卤	是
耐油性	是

备注

防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级
注意降额	* 注意降额
特性	当连接器解锁且存在污染风险时，必须用保护盖“IP54”盖住连接器。

信息

防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级
注意降额	* 注意降额
特性	当连接器解锁且存在污染风险时，必须用保护盖“IP54”盖住连接器。

Report An Error

零件编号

货号	商品描述	线缆长度
71169	RSU 12-RKU 12-256/25 M
61162	RSU 12-RKU 12-256/2 M	2 m
61160	RSU 12-RKU 12-256/5 M	5 m
65806	RSU 12-RKU 12-256/10 M	10 m
19148	RSU 12-RKU 12-256/15 M	15 m
65809	RSU 12-RKU 12-256/20 M	20 m
