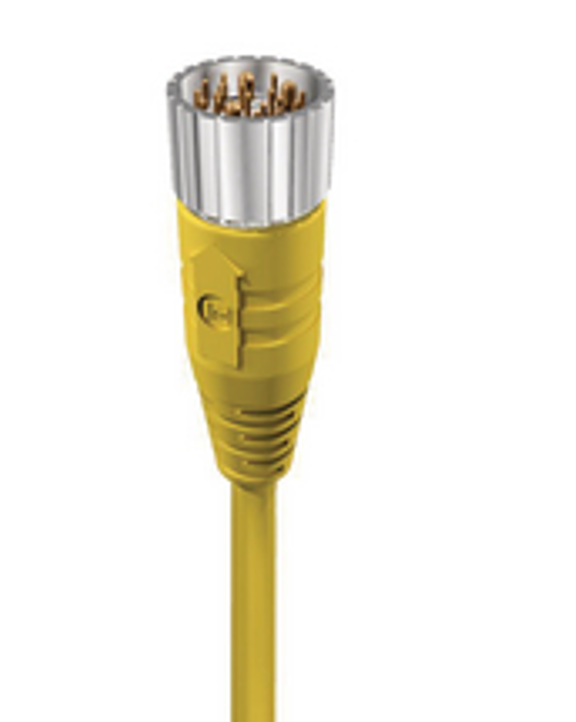

电源连接器-RSU 12-S4741

M23 - 公头直连线缆 | 触点数：12 | 120V / 8A | 黄色 TPE 外皮，8 根 0.5mm² (20 AWG) + 3 根 1.0mm² (17 AWG)，IEC 标准

上架时间:

全球
状态:

有源

报价

Lumberg Automation

RSU 12-S4741

规格
资源

规格

信息

前视图

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9	Pin 10	Pin 11	Pin 12
white	green	yellow	grey	grey-pink	red-blue	white-green	brown-green	blue	blue (bridge to pin 9)	brown	green-yellow

产品系列	电源连接器
面 1 产品子系列	M23 电源
连接器类型	预铸线，单端
第1面接触类型/性别	引脚触点/公头
连接器设计	M23 \|男 \|12 极 \|0°
引脚数	12
屏蔽类型	无屏蔽
连接类型	内螺纹（连接螺母）
额定电压	125 V
额定冲击电压	1.5 kV
工作电压	110 V AC/DC
额定电流	8 A
绝缘电阻	˃ 10^9 欧姆
插拔次数	≤ 100
横截面	8x0.5 毫米² + 3x1.0 毫米²
环境温度（运行）*	-25 °C 至 +80 °C
防护等级/IP等级**	IP67
第一面污染程度	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
间隙/爬电距离	符合DIN EN 60664-1（VDE 0110-1）
过压类别	II符合DIN EN 60664-1 (VDE 0110-1)

材料

触点基材	黄铜（铜锌）
第1面触点镀层	铜镀金（铜/金）
触点载体材料	聚对苯二甲酸丁二酯
触点载体颜色	白色
阻燃等级（触点载体）	UL 94 V0
成型主体材料	热塑性聚氨酯（TPU）
成型主体颜色	黄色
阻燃等级（成型主体）	UL 94-HB
连接件材料	黄铜（铜锌）
连接件镀层	镍（镍）
O形圈材料	丁腈橡胶
垫圈材质	丁腈橡胶

线缆数据

线缆编号	S4741
导体尺寸	8x0.5 毫米² + 3x1.0 毫米²
电线数量	11
最小弯曲半径（固定安装）	˃ 5 x D
最小弯曲半径（活动安装）	˃ 10 x D
弯曲次数	˃ 2 米
导体材料	铜
线缆护套材料	热塑性弹性体（TPE）
线缆护套颜色	黄色
线缆直径D	Ø 10.00 [0.39]"
电线绝缘材料	聚丙烯（PP）
绝缘线径	8 x Ø 1.45 毫米 [ 0.6 ] + 3 x Ø 1.95 毫米[ 0.8" ]"
环境温度（固定安装）	- 25 °C 到 + 80 °C （PLTC 75 °C）
环境温度（活动安装）	- 5 °C 到 + 80 °C （PLTC 75 °C）
环境温度（拖链安装）	-25 °C 至 +60 °C
UL线缆类型	PLTC
阻燃等级（线缆护套）	DIN EN 60332-1-2、VDE 0482-332-2-2、IEC 60332-1-2、UL 1685 垂直托盘
线缆特性	柔韧性：优秀 \| 耐磨性：良好 \| 耐油 & 耐化学性：优秀 \| 抗紫外线：良好 \| 低温性能：良好（可弯曲至 -40°C) \| 阻燃性：一般至良好 \| 无卤：是 \| 机械耐久性：良好（抗冲击、抗撕裂和抗弯曲）\|拖链：是 \| 环境适用性：户外、油性、潮湿或恶劣环境

安全 & 环境合规性

REACH	是
RoHS合规	是

耐受性

无卤	否
耐油性	是

备注

注意降额	* 注意降额
防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级
注	不能在施加负载时连接/断开。
特性	当连接器解锁且存在污染风险时，必须用保护盖“IP54”盖住连接器。

信息

注意降额	* 注意降额
防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级
注	不能在施加负载时连接/断开。
特性	当连接器解锁且存在污染风险时，必须用保护盖“IP54”盖住连接器。
