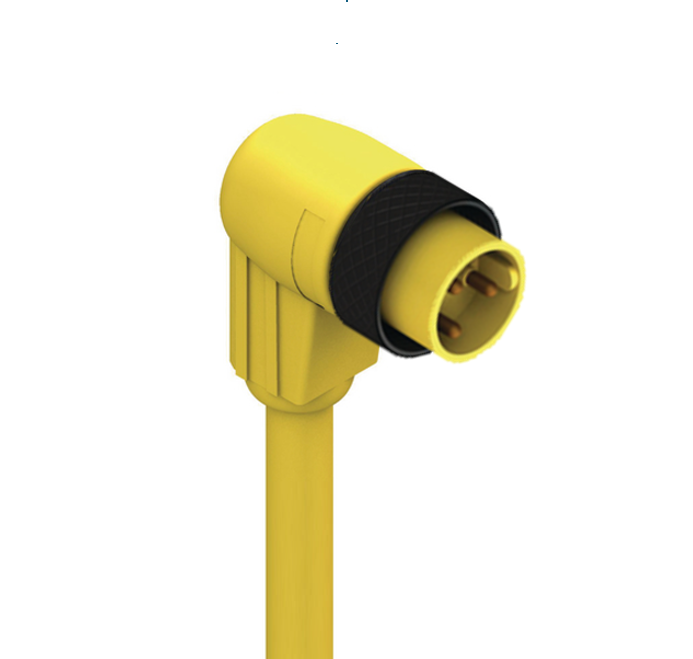

电源连接器-RSW 301-838

单端线组 | 7/8 英寸 - 公头弯角 | 触点数量：3 | 600 V / 10 A | 线缆：黄色 TPE；3x16 AWG；美国 | UL 2238；cURus

上架时间:

全球
状态:

有源

报价

Lumberg Automation

RSW 301-838

规格
零件编号
资源

规格

信息

前视图

Pin 1	Pin 2	Pin 3
green	black	white

产品系列	电源连接器
面 1 产品子系列	7/8" （2、3、4、5、6 个触点）
连接器类型	预铸线，单端
第1面接触类型/性别	引脚触点/公头
连接器设计	7/8" \| 男 \| 3 杆 \| 90°
引脚数	3
1侧编码	A
屏蔽类型	无屏蔽
连接类型	内螺纹（圆形联轴螺母）
额定电压	600 V
额定电流	10 A
额定电流（UL）*	10
接触电阻	≤ 10 mOhm
绝缘电阻	˃ 10^9 欧姆
插拔次数	≤ 100
环境温度（运行）*	-40 °C 至 +90 °C
防护等级/IP等级**	IP65、IP67
污染等级	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

材料

触点基材	黄铜（铜锌）
第1面触点镀层	铜-银-金合金（铜/银/金）
触点载体材料	热塑性聚氨酯（TPU）
触点载体颜色	黄色
阻燃等级（触点载体）	UL 94 HB
成型主体材料	热塑性聚氨酯（TPU）
成型主体颜色	黄色
阻燃等级（成型主体）	UL 94 HB
连接件材料	铝（铝）
连接件镀层	阳极氧化黑色

电路

紧固扭矩（连接件）	7/8''：70 Ncm，手紧

线缆数据

线缆编号	838
导体尺寸	16 AWG
电线数量	3
最小弯曲半径（固定安装）	˃ 5 x D
最小弯曲半径（活动安装）	˃ 10 x D
弯曲次数	500 万
导体材料	铜
线缆护套材料	热塑性弹性体（TPE）
线缆护套颜色	黄色
线缆直径D	Ø 8.02 毫米 (0.316"）
电线绝缘材料	聚氯乙烯（PVC）
绝缘线径	Ø 2.56 毫米 (0.101"）
环境温度（固定安装）	-30 °C 至 +90 °C
环境温度（活动安装）	+ 5 °C 到 +90 °C
UL线缆类型	UL： NEC TC-ER型（UL 1277）
阻燃等级（线缆护套）	UL 1685, CSA FT4, IEEC 1202
线缆特性	灵活性：优秀 \|耐磨性：非常好 \|耐化学性：耐水、耐油、耐油脂、耐酸、耐碱、耐溶剂\|阻燃性：良好 \|无卤素：否 \|机械耐久性：良好（抗冲击、抗撕裂和弯曲） \|环境适用性：室外、油性、潮湿或恶劣环境

认证

UL申请号	E315587
UL	UL 2238；cURus

安全 & 环境合规性

RoHS合规	是

耐受性

无卤	否
耐油性	是

备注

注意降额	* 注意降额
防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级

信息

注意降额	* 注意降额
防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级

Report An Error

零件编号

货号	商品描述	线缆长度
500004280	RSW 301-838/1M	1 m
540002668	RSW 301-838/2M	2 m
540002666	RSW 301-838/4M	4 m
540002807	RSW 301-838/5M	5 m
540002667	RSW 301-838/6M	6 m
540002808	RSW 301-838/10M	10 m
