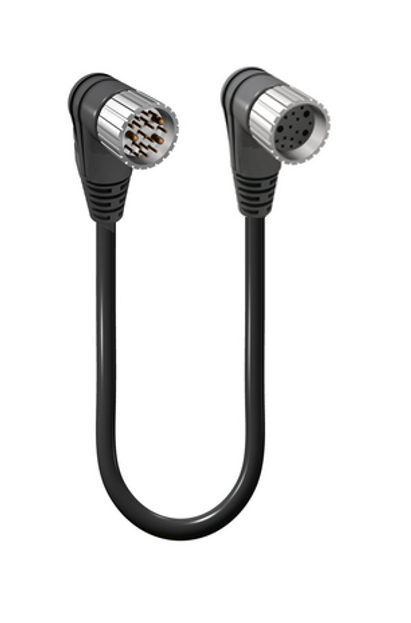

M23 - 双端线组：M23 - 斜角公头 | 触点数量：19 | M23 - 斜角母头 | 触点数量：19 |120 V / 16x8 A + 3x10 A | 黑色 PUR 护套，16x0.5 mm² (20 AWG) + 3x1.0 mm² (17 AWG)，IEC

上架时间:

全球
状态:

有源

报价

Lumberg Automation

RSWU 19-RKWU 19-242

规格
零件编号
资源

规格

信息

1侧表面视图

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9	Pin 10	Pin 11	Pin 12	Pin 13	Pin 14	Pin 15	Pin 16	Pin 17	Pin 18	Pin 19
violet	red	grey	red-blue	green	blue	grey-pink	white-green	white-yellow	white-grey	black	green-yellow	yellow-brown	brown-green	white	yellow	pink	grey-brown	brown

正面视图 2

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9	Pin 10	Pin 11	Pin 12	Pin 13	Pin 14	Pin 15	Pin 16	Pin 17	Pin 18	Pin 19
violet	red	grey	red-blue	green	blue	grey-pink	white-green	white-yellow	white-grey	black	green-yellow	yellow-brown	brown-green	white	yellow	pink	grey-brown	brown

产品系列	电源连接器
连接器类型	预铸线，双端
屏蔽类型	无屏蔽
额定电压	125 V
额定冲击电压	1.5 kV
工作电压	120 V AC/DC
额定电流	16 x 8 A（引脚Ø 1 毫米），3 x 10 A（接触Ø 1.5 毫米）

1侧技术数据

面 1 产品子系列	M23 电源
第1面接触类型/性别	引脚触点/公头
连接器设计	M23 \|男 \|19 极 \|90°
连接类型	连接螺母
引脚数	19
绝缘电阻	˃ 10^9 欧姆
插拔次数	≤ 100
横截面	16x0.5 毫米² + 3x1.0 毫米²
环境温度（运行）*	-25 °C 至 +80 °C
防护等级/IP等级**	IP67
第一面污染程度	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
间隙/爬电距离	符合DIN EN 60664-1（VDE 0110-1）
过压类别	II符合DIN EN 60664-1 (VDE 0110-1)
触点基材	黄铜（铜锌）
第1面触点镀层	铜镀金（铜/金）
触点载体材料	聚对苯二甲酸丁二酯
触点载体颜色	白色
阻燃等级（触点载体）	UL 94 V0
成型主体材料	热塑性聚氨酯（TPU）
成型主体颜色	黑色
阻燃等级（成型主体）	UL 94-HB
连接件材料	黄铜（铜锌）
连接件镀层	镍（镍）
O形圈材料	丁腈橡胶
注	不能在施加负载时连接/断开。

线缆数据

线缆编号	242
导体尺寸	16x0.5 毫米² + 3x1.0 毫米²
电线数量	19
最小弯曲半径（固定安装）	˃ 5 x D
最小弯曲半径（活动安装）	˃ 10 x D
弯曲次数	˃ 2 米
导体材料	铜
线缆护套材料	聚氨酯（聚氨酯）
线缆护套颜色	黑色
线缆直径D	Ø 11.60
电线绝缘材料	聚丙烯（PP）
绝缘线径	16 x Ø 1.45 毫米[0.057" ] + 3 x Ø 1.95 毫米[0.077" ]
环境温度（固定安装）	-50 °C 至 +80 °C
环境温度（活动安装）	-25 °C 至 +80 °C
环境温度（拖链安装）	最大限度。 + 60 °C
UL线缆类型	AWM：21198 / 20549
阻燃等级（线缆护套）	IEC 60332-2, VDE 0482-265-2-2, EN 50265-2-2, FT2; 阻燃
线缆特性	柔韧性：优秀 \| 耐磨性：优秀 \| 耐油 & 化学性：优秀 \| 抗紫外线性：优秀 \| 低温性能：优秀（可弯曲至 -40°C）\| 阻燃性：良好 \| 无卤素：是 \| 机械耐久性：优秀（耐冲击、撕裂和弯曲）\| 拖链 \| 环境适用性：户外、油性、潮湿或恶劣环境

技术数据第 2 面

面 2 产品子系列	M23 电源
第 2 面接触类型/性别	插座触点/母头
连接器设计，第 2 面	M23 \| 母 \|19 极 \| 90°
附件类型，侧面 2	连接螺母
引脚数，第 2 侧	19
绝缘电阻，第 2 侧	˃ 10^9 欧姆
配接周期，第 2 面	≤ 100
导体横截面积，第 2 面	16x0.5 毫米² + 3x1.0 毫米²
环境温度（运行），第 2 侧*	-25 °C 至 +80 °C
防护等级/IP 等级，侧面 2**	IP67
污染度，第 2 面	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
电气间隙/爬电距离，第 2 侧	符合DIN EN 60664-1（VDE 0110-1）
过压类别，第 2 侧	II符合DIN EN 60664-1 (VDE 0110-1)
接触基材，第 2 面	黄铜（铜锌）
触点镀层，第 2 面	铜镀金（铜/金）
接触承载材料，第 2 面	聚酰胺（尼龙），PA 66
联系人颜色，第 2 面	黑色
可燃性等级（接触承载者），第 2 面	UL 94-HB
模制主体材料，侧面 2	热塑性聚氨酯（TPU）
模压机身颜色，第 2 面	黑色
可燃性等级（成型体），第 2 面	UL 94-HB
附件材料，第 2 面	黄铜（铜锌）
附件电镀，侧面 2	镍（镍）
O 形圈材料，第 2 侧	氟橡胶（FKM）
注释，第 2 面	不能在施加负载时连接/断开。

安全 & 环境合规性

RoHS合规	是

耐受性

无卤	是
耐油性	是

备注

防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级
注意降额	* 注意降额
特性	当连接器解锁且存在污染风险时，必须用保护盖“IP54”盖住连接器。

信息

防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级
注意降额	* 注意降额
特性	当连接器解锁且存在污染风险时，必须用保护盖“IP54”盖住连接器。
