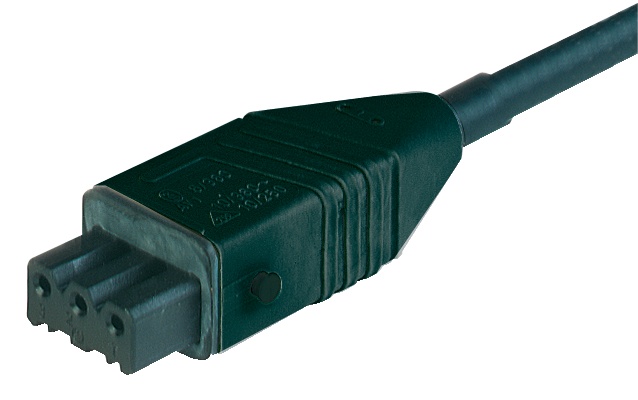

产品编号: STAK 3 K 075 黑色

单端线组（ST 系列）：母头，直型，3 针 +PE，黑色外壳，400 V AC/230 V DC，10 A

单端线组（ST 系列）：母头，直型，3 针 +PE，黑色外壳，400 V AC/230 V DC，10 A

  • 上架时间:
    全球
  • 状态:
    有源
STAK 3 K 075 黑色
5 的 5

规格

Expand All

前视图

Pin 1 Pin 2 Pin 3 PE
brown blue black green-yellow

产品系列

电源连接器

面 1 产品子系列

ST系列

连接器类型

预铸线，单端

第1面 接触类型/性别

母头

连接器设计

直形

引脚数

3+PE

屏蔽类型

无屏蔽

连接类型

安全支架

额定电压

400 V AC / 250 V DC

额定冲击电压

2.5 / 4.0 kV

工作电压

400 V AC / 230 V DC

额定电流

10 A

侧面 1 接触电阻

≤ 10 mOhm

插拔次数

最多 50

连接类型

焊接

横截面

0.75 mm²

环境温度（运行）*

-30°C 至 +90°C，注意降额

温度范围（垫圈）

-30°C 至 +90°C

防护等级/IP等级**

IP54

第 1 面设计标准

DIN EN 61984 (VDE 0627)

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

间隙/爬电距离

DIN EN 60664-1 (2008/01)；VDE 0110-1

触点基材

铜锌

第1面 触点镀层

铜/锡

触点载体材料

PA GF

触点载体颜色

黑色

阻燃等级（触点载体）

UL 94 V-0

成型主体材料

PA GF

外壳颜色

黑色

阻燃等级（外壳）

UL 94 HB

垫圈材质

NBR

需单独订购配件

STASI 3，732-045-…，安全支架

线缆编号

H05RR-F 4G0.75

导体尺寸

0.75 mm²

电线数量

4

线缆护套材料

EM 3 (EPDM)

电线绝缘材料

EI 4 (EPDM)

环境温度（固定安装）

-25°C 至 +60°C

VDE

VDE 61984

SEV

SEV

注意降额

* 注意降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注

请勿在施加负载时连接或断开。

注意降额

* 注意降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注

请勿在施加负载时连接或断开。


Report An Error

零件编号

货号 商品描述 线缆长度
932187041 STAK 3 K 075 1 米 1 m
932187011 STAK 3 K 075 3025MM 3 m
932187015 STAK 3 K 075 5 M 5 m
932187016 STAK 3 K 075 10 M 10 m
