产品编号: PP12M-MSSV5A-0253

M12 尾纤，推拉式，CANopen/DevicerNet 电缆，PUR 黑色电缆，屏蔽，公头，直型，D 型编码，4 针 + 屏蔽针，数据：2x0.25 mm² + 电源：2x0.34 mm²

M12 尾纤，推挽式，CANopen/DevicerNet 电缆，PUR 黑色电缆，屏蔽，公头，直型，D 型编码，4 针 + 屏蔽针，数据：2x0.25 mm² + 电源：2x0.34 mm²50 V AC / 60 V DC，4 A，- 40 °C - + 80 °C（工作温度），IP65，IP67，DIN EN 60332-1-2，VDE 0482-332-1-2，IEC 60332-1-2，UL VW-1，CSA FT-1，危险品除外，线路结构符合。 CAN 总线和 DeviceNET 规范

  • 上架时间:
    全球
  • 状态:
    有源

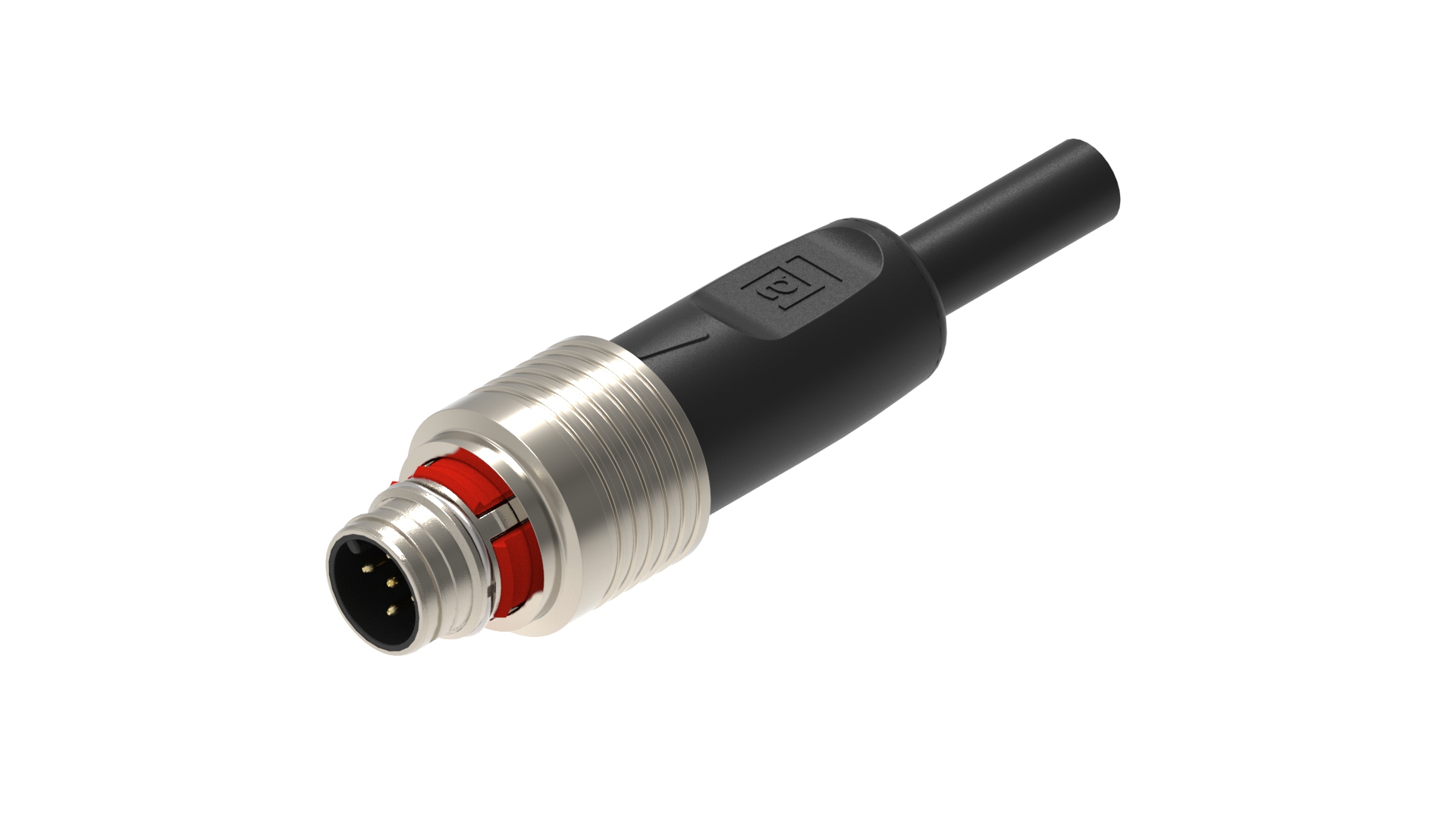

PP12M-MSSV5A-0253
5 的 5

规格

Expand All

产品系列

数据连接器

面 1 产品子系列

M12 标准推拉式

连接器类型

预铸线，单端

第1面 接触类型/性别

公头

连接器设计

直形

引脚数

5

1侧编码

A

屏蔽类型

屏蔽

连接类型

卡扣环

额定电压

60 V

额定冲击电压

1.5 kV

工作电压

50 V AC / 60 V DC

额定电流

4 A

数据传输类型

CANopen / DeviceNet

侧面 1 接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 100

环境温度（运行）*

- 40 °C - + 85 °C

防护等级/IP等级**

IP65、IP67

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别

III类，依据DIN EN 60664-1 (VDE 0110-1)

触点基材

铜锡

第1面 触点镀层

铜/金

触点载体材料

PA

触点载体颜色

黑色

阻燃等级（触点载体）

UL 94 V-0

成型主体材料

TPU

成型主体颜色

黑色

阻燃等级（成型主体）

UL 94 HB

连接件材料

PA

屏蔽材料

GD-Zn，镀镍

紧固扭矩（连接件）

推拉

线缆编号

253

导体尺寸

数据：2x0.25 毫米² + 电源：2x0.34 毫米²

电线数量

4

最小弯曲半径（固定安装）

˃ 5 x D

最小弯曲半径（活动安装）

˃ 10 x D

导体材料

铜

线缆护套材料

PUR

线缆护套颜色

黑色

线缆直径D

ø 6.70 ± 0.20 毫米

电线绝缘材料

数据：PE + 电源：PE 或 PP

绝缘线径

数据： ø 2.05 ± 0.10 毫米 + 功率： ø 1.40 ± 0.05 毫米

整体屏蔽（线缆）

Cu-ETP1镀锡

环境温度（固定安装）

- 50 °C - + 80 °C

环境温度（活动安装）

- 25 °C - + 80 °C

环境温度（拖链安装）

- 25 °C - + 60 °C

UL线缆类型

AWM: 20549 or 21198

阻燃等级（线缆护套）

DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2, UL VW-1, CSA FT-1

线缆特性

不含漆浸润干扰物质，不含硅胶，低温柔韧性

缆芯颜色

数据对：蓝色、白色;电源对：红色、黑色

RoHS合规

是

无卤

DIN EN 50267-2-1，IEC 60754-1，VDE 0482-267-2-1

耐油性

是

注意降额

* 注意降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注意降额

* 注意降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。


Report An Error

零件编号

货号 商品描述
935301020 PP12M-MSSV5A-0253-0500
935301019 PP12M-MSSV5A-0253-0300
935301018 PP12M-MSSV5A-0253-0200
935301017 PP12M-MSSV5A-0253-0100
935301031 PP12M-MSSV5A-0253-0010
