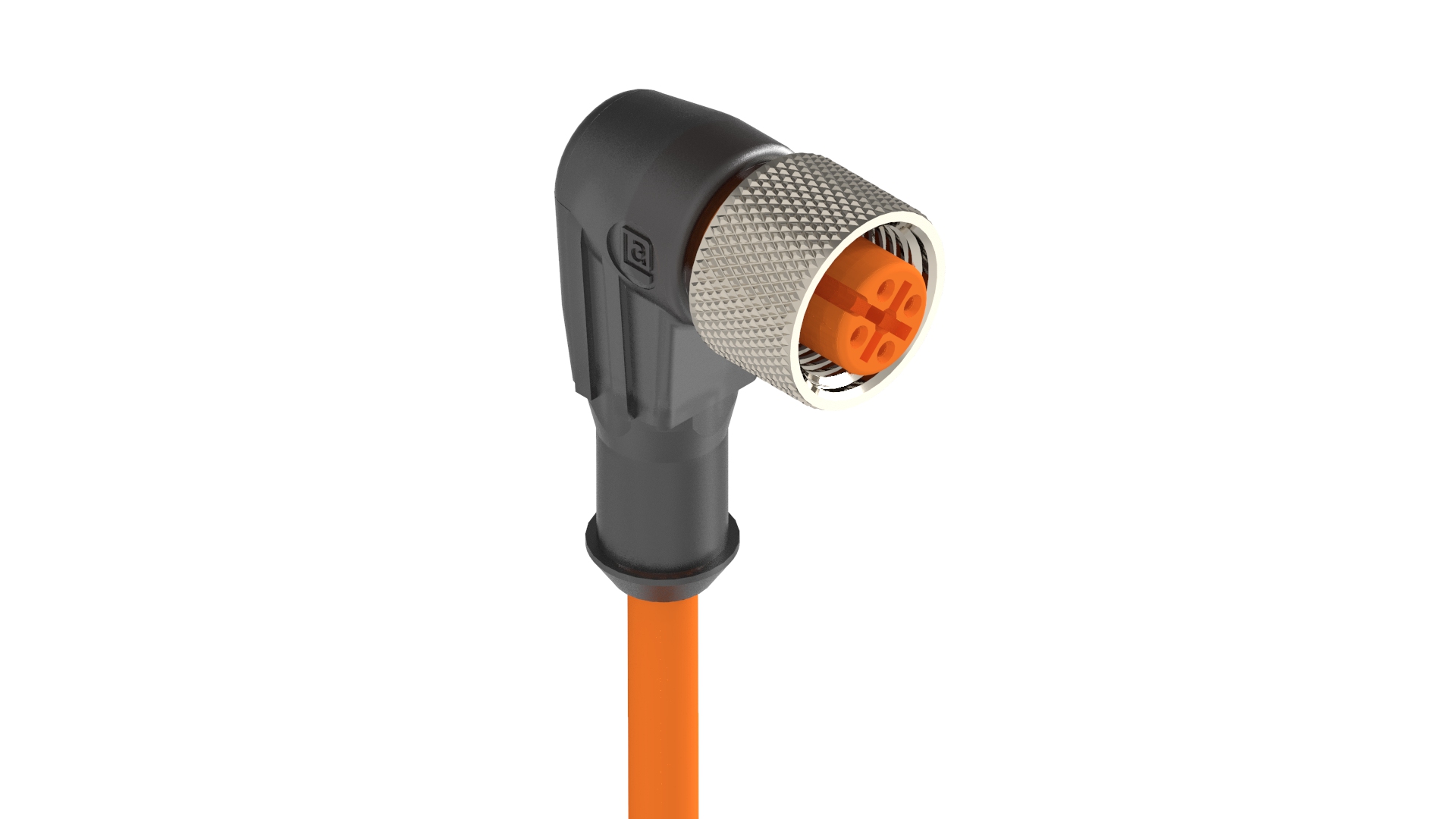

传感器执行器连接器 - RKWT/LED R 4-1006

M12 尾纤连接器，汽车线，高抗焊接火花性能，母头，4 针，A 编码，带 LED 角度，PUR 橙色电缆（类似于 RAL 2003），非屏蔽，AWM 20549，额定电压 250 V AC/DC，额定电流 4A，适用于 IP67 环境

上架时间:

全球
状态:

有源

报价

RKWT/LED R 4-1006

规格
资源

规格

信息

前视图

Pin 1	Pin 2	Pin 3	Pin 4
brown	white	blue	black

产品系列	传感器/执行器连接器
面 1 产品子系列	汽车
连接器类型	预铸线，单端
第1面接触类型/性别	母头
连接器设计	斜角
引脚数	4
1侧编码	A
屏蔽类型	无屏蔽
连接类型	连接螺母
绝缘电阻	˃ 10^9 欧姆
插拔次数	≤ 100
环境温度（运行）*	- 40 °C - + 90 °C
防护等级/IP等级**	IP67
第 1 面设计标准	IEC 61076-2-101

材料

触点基材	铜锡
第1面触点镀层	铜/金
阻燃等级（触点载体）	UL 94 HB
成型主体材料	TPU
阻燃等级（成型主体）	UL 94 HB
连接件材料	铜锌

电路

紧固扭矩（连接件）	M 12x1：（50-60）Ncm，手紧

线缆数据

线缆编号	1006
导体尺寸	0.34 mm²
电线数量	4
最小弯曲半径（固定安装）	5 x D
最小弯曲半径（活动安装）	10 x D
弯曲次数	200 万。
抗熔焊	耐焊接火花
导体材料	铜
线缆护套材料	PUR
线缆护套颜色	橙色（类似于 RAL 2003）
线缆直径D	ø 5.30 ± 0.15 毫米
电线绝缘材料	PP
绝缘线径	ø 1.25 ± 0.05 毫米
环境温度（固定安装）	- 50 °C - + 90 °C （UL： + 80 °C）
环境温度（活动安装）	- 25 °C - + 90 °C （UL： + 80 °C）
环境温度（拖链安装）	- 25 °C - + 60 °C
UL线缆类型	AWM: 20549
阻燃等级（线缆护套）	DIN EN 60332-2-2、VDE 60332-2-2、IEC 60332-2-2、CSA FT2
线缆特性	阻燃、无卤、拖链

认证

UL	cULus

安全 & 环境合规性

RoHS合规	是

耐受性

无卤	是，符合 IEC 60754-1 标准

备注

注意降额	声明降额

历史

更新和修订	版本号：0.18 版本日期：02-20-2026
