产品编号: RSMGVS-8M-RSMGVS-8M-1014

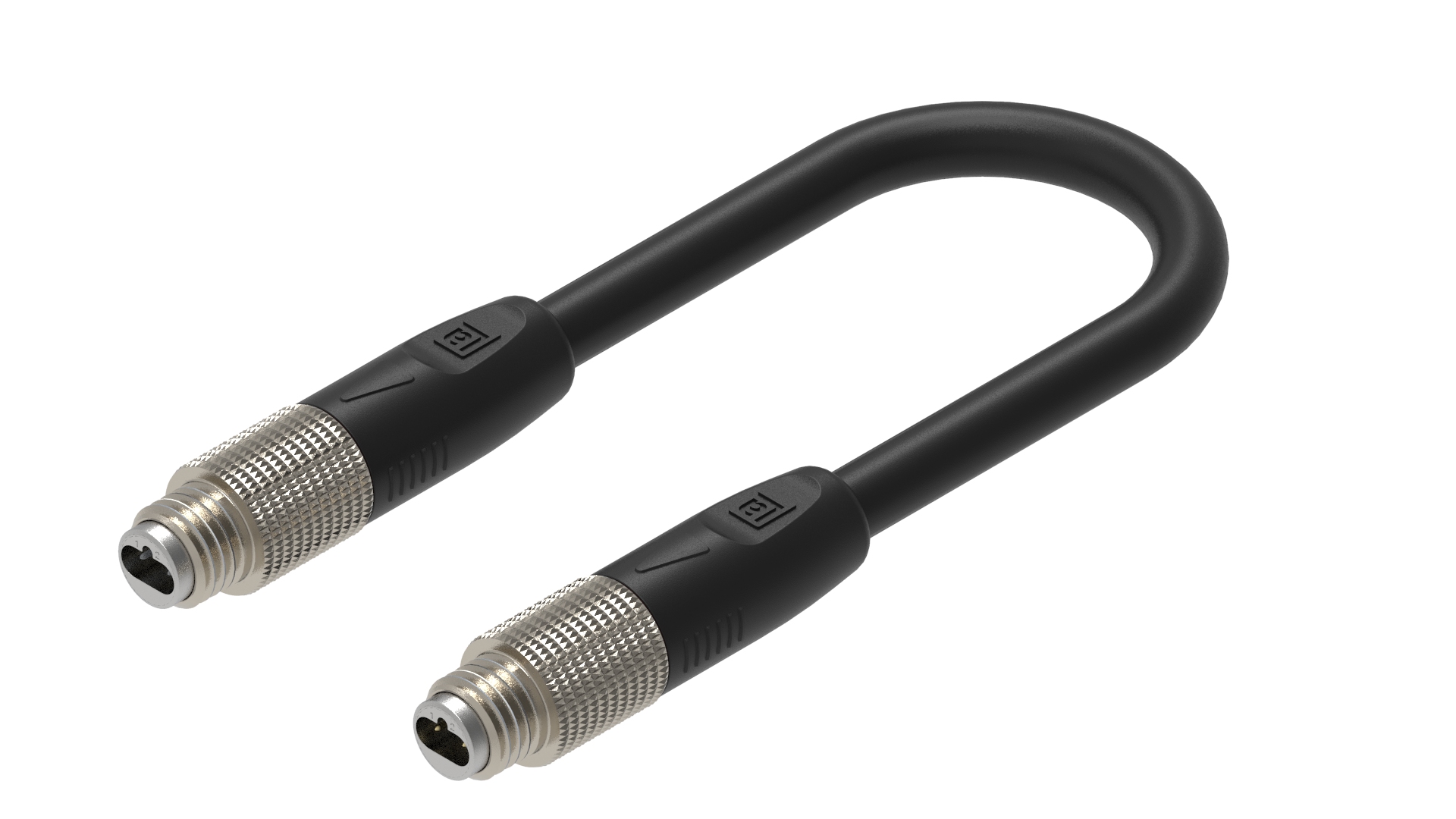

SPE 双端线组：M8 公头直型 6P-M8 代码至 M8 公头直型 6P-M8 代码，IP65/67，XLPE

SPE 双端线组：M8 公头直型 6P-M8 代码至 M8 公头直型 6P-M8 代码，IP65/67，XLPE

  • 上架时间:
    全球
  • 状态:
    有源
RSMGVS-8M-RSMGVS-8M-1014
5 的 5

规格

Expand All

1侧表面视图

Pin 1 Pin 2
Blue Natural White

正面视图 2

Pin 1 Pin 2
Blue Natural White

产品系列

SPE预铸线

连接器类型

预铸线，双端

屏蔽类型

屏蔽

额定电压

60 V

额定电压（UL）

30 V AC/DC

工作电压

&50 V 交流 / 60 V 直流

额定电流

4 A

额定电流（UL）*

4 A

数据传输类型

1 Gbit/s bis 40 m / 10 Mbit/s bis 1000 m

面 1 产品子系列

SPE 线组 M8（T1 工业）

第1面 接触类型/性别

公头

连接器设计

直形

连接类型

螺丝锁定

引脚数

2

侧面 1 接触电阻

≤ 10 mOhm

绝缘电阻

˃ 5x10^8 欧姆

插拔次数

≤ 100

环境温度（运行）*

- 40 °C - + 90 °C （电缆 +80 °C）

工作温度（UL）

最大 + 80 °C

防护等级/IP等级**

IP65、IP67

第 1 面设计标准

IEC 63171-6

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

间隙/爬电距离

DIN EN 60664-1 (2008/01)；VDE 0110-1

触点基材

铜锡

第1面 触点镀层

铜/金

触点载体材料

PA

触点载体颜色

黑色

阻燃等级（触点载体）

UL 94 V-0

成型主体材料

TPU

成型主体颜色

黑色

阻燃等级（成型主体）

UL 94 V-0

连接件材料

铜锌

连接件镀层

镀镍

紧固扭矩（连接件）

M 8x1：40 Ncm，手紧

线缆编号

1014

电线数量

2

导体材料

铜

线缆护套材料

XLPE

线缆护套颜色

黑色

线缆直径D

ø 4.80 ± 0.20 毫米

电线绝缘材料

PP

绝缘线径

ø 1,65 ±0.1 毫米

整体屏蔽（线缆）

镀锡铜

箔屏蔽

Al-迈勒包装箔

环境温度（固定安装）

- 40 °C - +80 °C

UL线缆类型

AWM: 22303

阻燃等级（线缆护套）

FT-2

线缆特性

不含危险材料

面 2 产品子系列

SPE M8 预铸线

第 2 面接触类型/性别

公头

连接器设计，第 2 面

直形

附件类型，侧面 2

螺丝锁定

接触电阻，第 2 面

≤ 10 毫欧姆

绝缘电阻，第 2 侧

˃ 5x10^8 欧姆

配接周期，第 2 面

≤ 100

环境温度（运行），第 2 侧*

- 40 °C - + 90 °C （电缆 +80 °C）

防护等级/IP 等级，侧面 2**

IP65、IP67

设计标准，第 2 面

IEC 63171-6

污染度，第 2 面

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别，第 2 侧

PA

触点镀层，第 2 面

铜/金

接触承载材料，第 2 面

TPU

联系人颜色，第 2 面

黑色

可燃性等级（接触承载者），第 2 面

UL 94 V-0

模制主体材料，侧面 2

UL 94 V-0

模压机身颜色，第 2 面

黑色

附件材料，第 2 面

铜锌

附件电镀，侧面 2

镀镍

紧固扭矩（附件），第 2 侧

M 8x1：40 Ncm，手紧

UL

UL 2238；cULus

RoHS合规

是

注意降额

声明降额

更新和修订

修订编号：0.34 修订日期：02-03-2025

更新和修订

修订编号：0.34 修订日期：02-03-2025


Report An Error

零件编号

货号 商品描述 线缆长度
935100315 RSMGVS-8M-RSMGVS-8M-1014/1 M 1 m
935100317 RSMGVS-8M-RSMGVS-8M-1014/2 M 2 m
935100320 RSMGVS-8M-RSMGVS-8M-1014/5 M 5 m
935100313 RSMGVS-8M-RSMGVS-8M-1014/10 M 10 m
935100314 RSMGVS-8M-RSMGVS-8M-1014/15 M 15 m
935100316 RSMGVS-8M-RSMGVS-8M-1014/20 M 20 m
935100318 RSMGVS-8M-RSMGVS-8M-1014/30 M 30 m
935100319 RSMGVS-8M-RSMGVS-8M-1014/40 M 40 m
