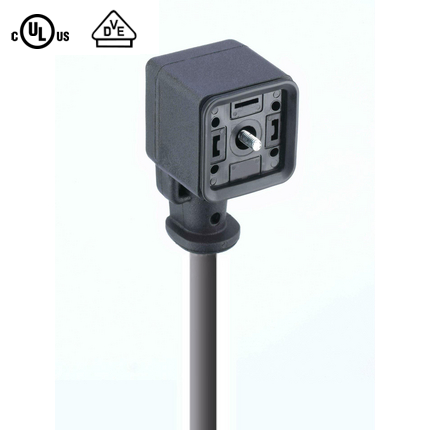

产品编号: GAN210U-A0U-603

A型 - 母头 90° |#Contacts： 2+PE |无保护电路 |250 V |电缆：灰色（PUR）;0.75 平方毫米;国际电工委员会 |cULus

A 型 - 单端母头斜角线组 | 触点数量：2+PE（PE 跨电缆出口）| 无保护电路 | 250 V / 10 A | 电缆：灰色 PUR 护套；3x0.75 mm² (18 AWG)；IEC | UL 2238；cULus

  • 上架时间:
    全球
  • 状态:
    有源
GAN210U-A0U-603
  • GAN210U-A0U-603
1 的 1

规格

Expand All

生命周期

活动 - 产品可用

上架时间

有源

前视图

Pin 1 Pin 2 PE
brown blue green-yellow

产品系列

阀门连接器

面 1 产品子系列

GAN - cULus 2238

连接器类型

预铸线，单端

第1面 接触类型/性别

插座触点/母头

连接器设计

倾斜（90°）身体

引脚数

2+PE（跨电缆出口的 PE）

1侧编码

A

屏蔽类型

无屏蔽

连接类型

中央螺丝

额定电压

250 V

额定电压（UL）

250 V

额定电压 (CSA)

250 V

额定冲击电压

4.0 kV

工作电压

230 V AC/DC

额定电流

10 A

额定电流（UL）*

6 A

额定电流 (CSA)*

6 A

接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 50

横截面

0.75 mm²

环境温度（运行）*

- 25 °C - + 85 °C [扩展温度 -40 °C - + 105 °C 带有额外的垫圈配件，934887001]

工作温度（UL）

最大 + 85 °C

工作温度 (CSA)

最大 + 85 °C

防护等级/IP等级**

IP65、IP67（IP69K：无附加垫圈；最大。 + 80 °C）

设计标准

DIN EN 175301-803-A, ISO 4400

污染等级

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

间隙/爬电距离

DIN EN 60664-1 (2008/01)；VDE 0110-1

过压类别

III类，依据DIN EN 60664-1 (VDE 0110-1)

触点基材

黄铜（铜锌）

第1面 触点镀层

铜镀锡（铜/锡）

触点载体材料

玻璃填充聚对苯二甲酸丁二酯（PBT-GF）

触点载体颜色

黑色

阻燃等级（触点载体）

UL 94 V-0

成型主体材料

热塑性聚氨酯 （TPU）

成型主体颜色

黑色

阻燃等级（成型主体）

UL 94 HB

连接件材料

钢，Philips组合插槽

垫圈材质

模制一体垫片

保护电路

无保护电路

保护电路

无保护电路

紧固扭矩（连接件）

(50-60) Ncm

需单独订购配件

934887001 - GAN EPDM 垫片和固定夹

线缆编号

603

导体尺寸

0.75 mm²

电线数量

3

最小弯曲半径（固定安装）

˃ 5 x D

最小弯曲半径（活动安装）

˃ 7.5 x D

弯曲次数

500 万

导体材料

铜

线缆护套材料

聚氨酯（聚氨酯）

线缆护套颜色

灰色

线缆直径D

Ø 5.8 毫米 [ 0.228 " ]

电线绝缘材料

聚丙烯 （PP）

绝缘线径

Ø 1.92 毫米 [ 0.08 " ]

环境温度（固定安装）

- 40 °C 至 + 90 °C （UL： + 80 °C）

环境温度（活动安装）

- 20 °C 至 + 90 °C （UL： + 80 °C）

UL线缆类型

AWM: 20549 or 21198

阻燃等级（线缆护套）

DIN EN 60332-1-2、VDE 60332-1-2、IEC 60332-1-2、CSA FT2；VDE 0472 Teil 804 Prü放屁 B

线缆特性

良好的抗菌性和耐水解性;基本无增塑剂扩散;良好的耐化学性和耐油性;不含PVC和硅胶;不含漆浸润干扰物质;冷度灵活性

UL申请号

E315587

UL

UL 2238；cULus

VDE

是

RoHS合规

是

无卤

是

耐油性

IEC 60811-404 , VDE 0472; VDE 0250

注意降额

声明降额

防护等级/IP等级 注

*IP 等级测试由 Belden 使用 Belden 连接器进行

注

1. 请勿在负载下连接或断开连接。 2. 扩展温度范围为 -40°C 由 Belden 使用 EPDM 垫片附件在配合条件下进行。

注意降额

声明降额

防护等级/IP等级 注

*IP 等级测试由 Belden 使用 Belden 连接器进行

注

1. 请勿在负载下连接或断开连接。 2. 扩展温度范围为 -40°C 由 Belden 使用 EPDM 垫片附件在配合条件下进行。


Report An Error

零件编号

货号 商品描述 线缆长度
934889573 GAN210U-A0U-6030200 2 m
934889574 GAN210U-A0U-6030500 5 m
