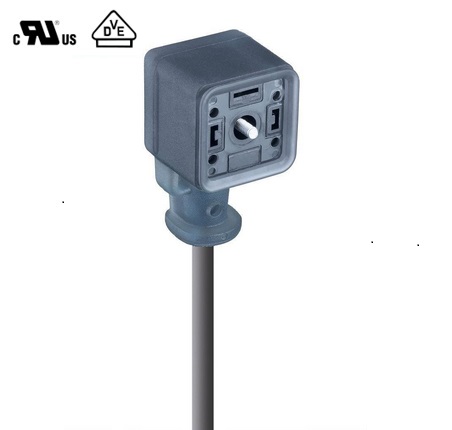

阀门连接器-GAN21LU-V2Y-609

A 型 - 单端母头斜角线组 | 触点数量：2+PE（PE 穿过电缆出口）| 压敏电阻 (MOV) & 黄色 LED | 250 V / 10 A | 电缆：灰色 PVC 护套；3x0.75 mm² (18 AWG)；IEC | UL 2238；cURus

上架时间:

全球
状态:

有源

报价

Hirschmann

GAN21LU-V2Y-609

规格
零件编号
资源

规格

产品生命周期

生命周期	活动 - 产品可用
上架时间	有源

前视图

Pin 1	Pin 2	PE
brown	blue	green-yellow

产品系列	阀门连接器
面 1 产品子系列	GAN - cURus 2238
连接器类型	预铸线，单端
第1面接触类型/性别	插座触点/母头
连接器设计	倾斜（90°）身体
引脚数	2+PE（跨电缆出口的 PE）
1侧编码	A
屏蔽类型	无屏蔽
连接类型	中央螺丝
额定电压	250 V
额定冲击电压	4.0 kV (PCBA 2.0 kV)
工作电压	230 V AC/DC
额定电流	10 A
接触电阻	≤ 10 mOhm
绝缘电阻	˃ 10^9 欧姆
插拔次数	≤ 50
横截面	0.75 mm²
环境温度（运行）*	- 25 °C - + 85 °C [扩展温度 -40 °C - + 105 °C 带有额外的垫圈配件，934887001]
防护等级/IP等级**	IP65、IP67*
设计标准	DIN EN 175301-803-A, ISO 4400
污染等级	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
间隙/爬电距离	DIN EN 60664-1 (2008/01)；VDE 0110-1
过压类别	III类，依据DIN EN 60664-1 (VDE 0110-1)

材料

触点基材	黄铜（铜锌）
第1面触点镀层	铜镀锡（铜/锡）
触点载体材料	玻璃填充聚对苯二甲酸丁二酯（PBT-GF）
触点载体颜色	黑色
阻燃等级（触点载体）	UL 94 V-0
成型主体材料	热塑性聚氨酯（TPU）
成型主体颜色	灰色半透明
阻燃等级（成型主体）	UL 94 HB
连接件材料	钢，Philips组合插槽
垫圈材质	模制一体垫片

电路

保护电路	压敏电阻 (MOV) & 黄色 LED
功能指示灯	黄色LED
保护电路	压敏电阻 (MOV) & 功能指示灯 (LED)
紧固扭矩（连接件）	(50-60) Ncm
需单独订购配件	934887001 - GAN EPDM 垫片和固定夹

线缆数据

线缆编号	609
导体尺寸	0.75 mm²
电线数量	3
最小弯曲半径（固定安装）	˃ 5 x D
最小弯曲半径（活动安装）	˃ 10 x D
导体材料	铜
线缆护套材料	聚氯乙烯（PVC）
线缆护套颜色	灰色
线缆直径D	Ø 5.5 毫米 [ 0.217 " ]
电线绝缘材料	聚氯乙烯（PVC）
绝缘线径	Ø 1.70 毫米 [ 0.07 " ]
环境温度（固定安装）	-40 °C 至 +105 °C
环境温度（活动安装）	+ 5 °C 至 + 105 °C
阻燃等级（线缆护套）	DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2
线缆特性	不含漆浸润干扰物质，良好的耐化学性和耐油性，不含硅胶

认证

UL申请号	E315587
UL	UL 2238；cURus
VDE	是

安全 & 环境合规性

RoHS合规	是

耐受性

无卤	否
耐油性	IEC 60811:404

备注

注意降额	声明降额
防护等级/IP等级注	*IP 等级测试由 Belden 使用 Belden 连接器进行
注	1. 请勿在负载下连接或断开连接。 2. 扩展温度范围为 -40°C 由 Belden 使用 EPDM 垫片附件在配合条件下进行。

信息

注意降额	声明降额
防护等级/IP等级注	*IP 等级测试由 Belden 使用 Belden 连接器进行
注	1. 请勿在负载下连接或断开连接。 2. 扩展温度范围为 -40°C 由 Belden 使用 EPDM 垫片附件在配合条件下进行。

Report An Error

零件编号

货号	商品描述	线缆长度
13281	GAN21LU-V2Y-6090500-1UC	5 m
