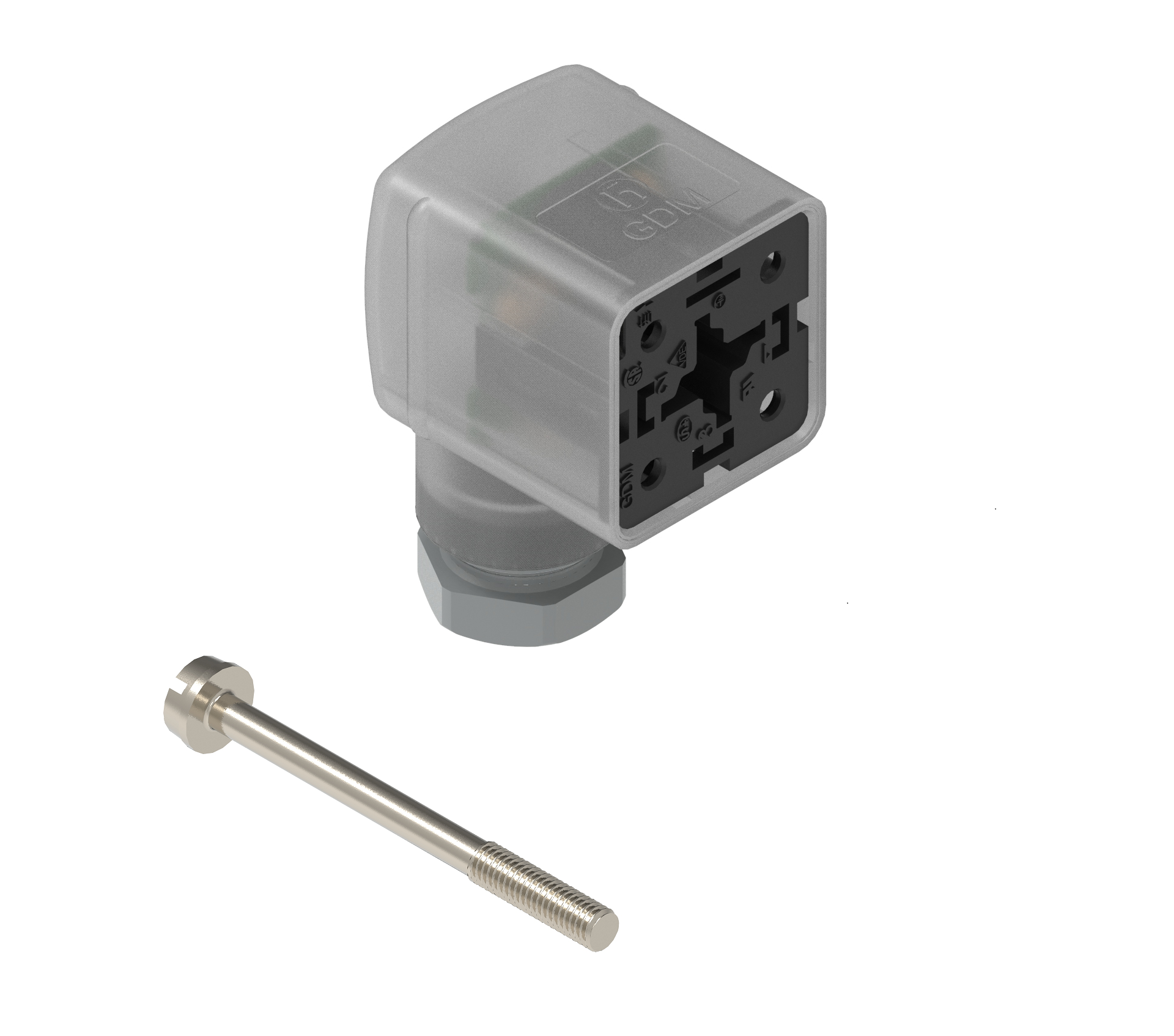

阀门连接器-GDM21L6-V24-10D

规格

商品描述	GDM21L6-V24-10D

上架时间	有源
产品系列	阀门连接器
面 1 产品子系列	GDM标准
连接器类型	可现场连接
连接器子类型	A型
第1面接触类型/性别	插座触点/母头
连接器设计	倾斜（90°）身体
引脚数	2+PE（跨电缆出口的 PE）
1侧编码	A
屏蔽类型	无屏蔽
连接类型	中心螺丝，M 3 x 35
额定电压	24 V
额定冲击电压	4.0 kV (PCBA 2.0 kV)
工作电压	12 - 24 V 交流/直流
额定电流	10 A
侧面 1 接触电阻	≤ 10 mOhm
绝缘电阻	˃ 10^9 欧姆
插拔次数	≤ 50
连接类型	螺丝端子
电缆接头	M16
横截面	0.25 - 1.5 mm²
适用线缆	Ø 4.5 - 9 毫米
环境温度（运行）*	- 40 °C 至 + 80 °C [ 连接器 ] - 30 °C 至 + 80 °C [ 与 NBR 垫圈配合时] - 15 °C 至 + 80 °C [ 与 FKM 垫圈配合时] - 40 °C 至 + 80 °C [ 与 EPDM 或 MPQ 垫圈配合时]
防护等级/IP等级**	IP65
第 1 面设计标准	DIN EN 175301-803-A, ISO 4400
第一面污染程度	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
间隙/爬电距离	DIN EN 60664-1 (2008/01)；VDE 0110-1
过压类别	III类，依据DIN EN 60664-1 (VDE 0110-1)

保护电路	变阻器（MOV）
功能指示灯	黄色LED
保护电路	变阻器（MOV）
钳位电压	47 伏 ± 10%
紧固力矩（接触螺钉）	导体尺寸 0.5 - 1.5 毫米时为 (40-50) Ncm²；导体尺寸 0.38-0.34 毫米时为 (30-40) Ncm²；导体尺寸 0.25 毫米时为 (25-30) Ncm²
紧固扭矩（线缆接头）	(150-200) Ncm
紧固扭矩（连接件）	(50-60) Ncm

VDE	VDE-Reg.-Nr.: E349
SEV	是

REACH	是
RoHS合规	符合

注意降额	声明降额
防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级
注	请勿在施加负载时连接或断开。

注意降额	声明降额
防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级
注	请勿在施加负载时连接或断开。
