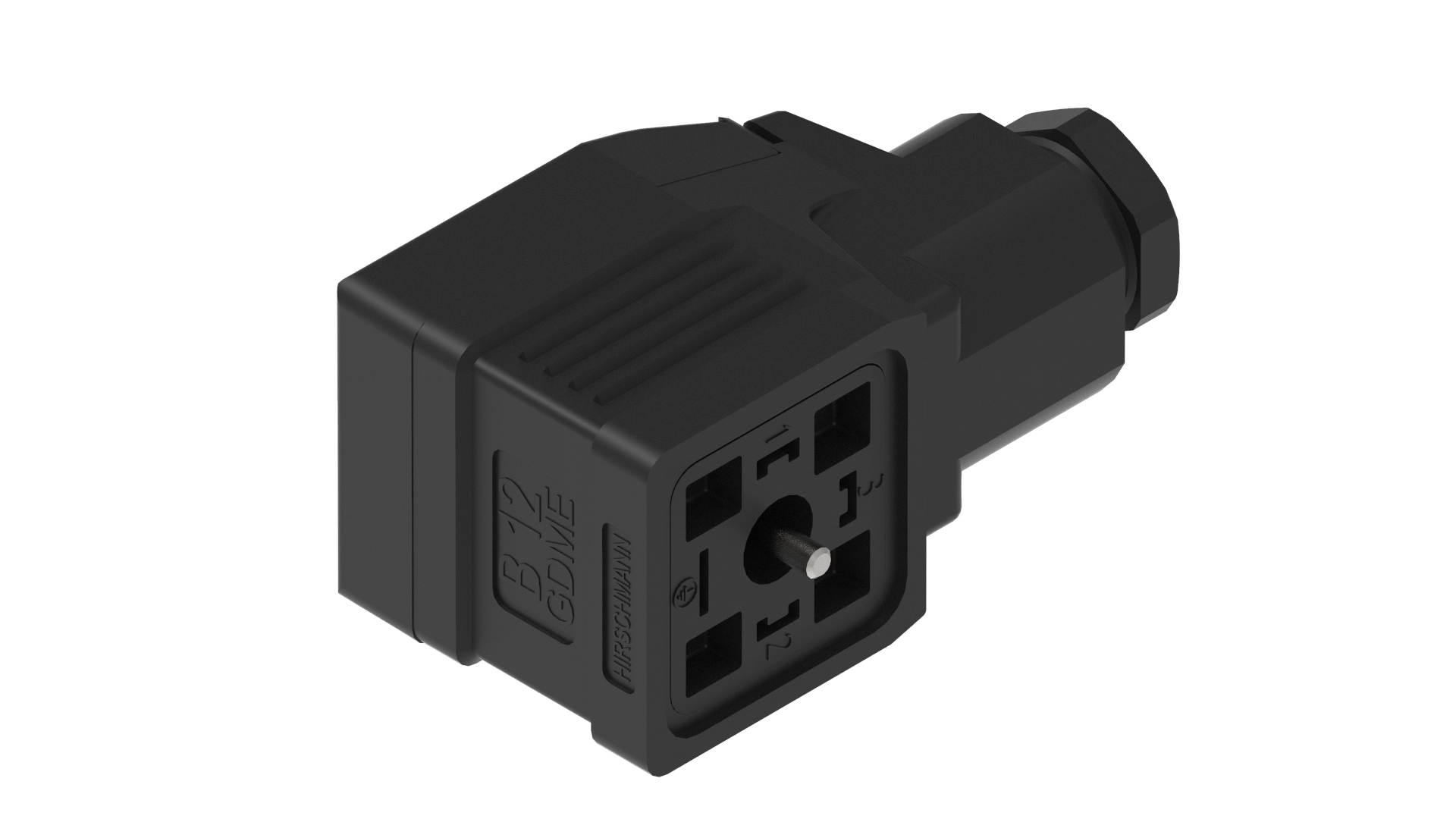

阀门连接器 - GDME 3020 V0 黑色

GDME 重型 DIN 标准现场可连接连接器：A 型，4 针（3+1PE），黑色外壳，带黑色盖子，螺钉类型，M20x1；无电路，230 V DC / 400 V AC AC/DC，16 A

上架时间:

全球
状态:

有源

报价

GDME 3020 V0 黑色

规格
零件编号
资源

规格

信息

商品描述	GDME 3020 V0 黑色

产品生命周期

上架时间	有源
产品系列	阀门连接器
面 1 产品子系列	GDME重型
连接器类型	可现场连接
第1面接触类型/性别	母头
连接器设计	斜角
引脚数	3+聚乙烯
1侧编码	A
屏蔽类型	无屏蔽
连接类型	中央螺丝
额定电压（UL）	300 V，无可选插件
额定冲击电压	4.0 kV
工作电压	230 V DC / 400 V AC，无可选插件
额定电流	16 A
额定电流（UL）*	10 A
侧面 1 接触电阻	≤ 10 mOhm
绝缘电阻	˃ 10^9 欧姆
插拔次数	≤ 50
连接类型	螺栓
电缆接头	M20 x 1.5
横截面	0.50 - 1.5 毫米² [ 20 AWG - 16 AWG ]
应力释放	支架
适用线缆	Ø 7 - 13 毫米
环境温度（运行）*	-40°C 至 +85°C
防护等级/IP等级**	IP65，配接
第 1 面设计标准	DIN EN 175301-803-A, ISO 4400
第一面污染程度	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
间隙/爬电距离	DIN EN 60664-1 (2008/01)；VDE 0110-1
过压类别	III类，依据DIN EN 60664-1 (VDE 0110-1)

材料

触点基材	铜锌
第1面触点镀层	铜/锡
触点载体材料	PA 66 GF
触点载体颜色	黑色
阻燃等级（触点载体）	UL 94 V-0
外壳材料	PA 66 GF
外壳颜色	黑色
阻燃等级（外壳）	UL 94 V-0
线缆接头材料	PA 66 GF
线缆接头垫圈	NBR
线缆接头颜色	黑色
应变消除材料	PA 6 GF
连接件材料	中心螺丝， M3 x 40， 4.8 ，铁/锌B
外盖材质	PA 66 GF，黑色
阻燃等级（外盖）	UL 94 V-0
垫圈材质	单独出售

电路

紧固力矩（接触螺钉）	M3: (30-35) Ncm
紧固扭矩（线缆接头）	(250-375) Ncm
紧固扭矩（应变消除螺钉）	(50-60) Ncm
紧固扭矩（连接件）	M3（50-60）牛·厘米

认证

UL申请号	UL 2238， E315587
VDE	是 [VDE-注册-编号： 1978]
DNV	是的，TAA000032V

安全 & 环境合规性

RoHS合规	是

备注

注意降额	声明降额
防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级
注	请勿在施加负载时连接或断开。

信息

注意降额	声明降额
防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级
注	请勿在施加负载时连接或断开。

Report An Error

零件编号

货号	商品描述	中央螺丝	垫圈	包装
934455300	GDME 3020 V0 黑色	1- 钢质螺钉，组合头	0 - 单独出售	D - 收集包装 50 件，组装
