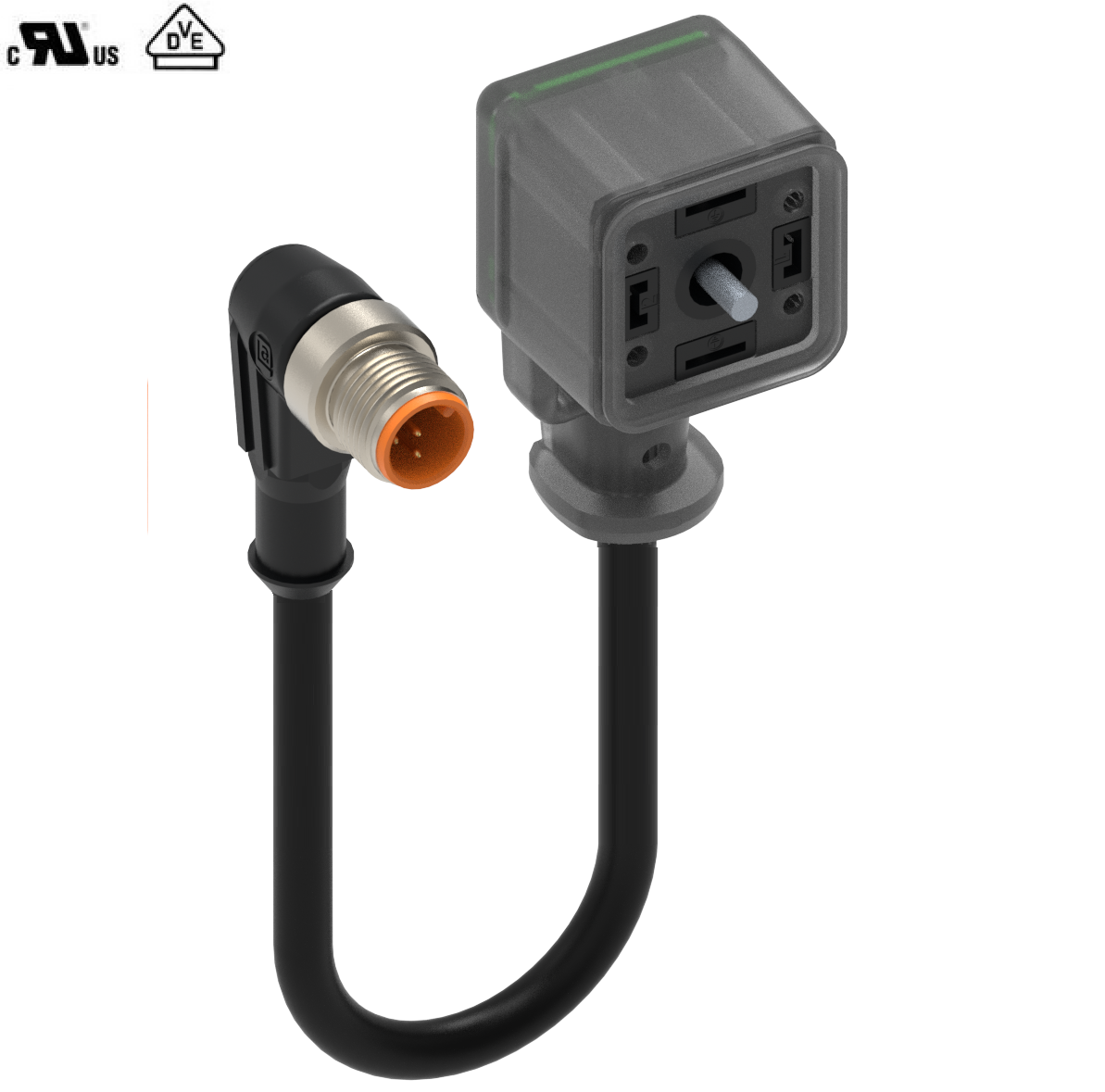

阀门连接器 - RSWT 5-3-GAN22LU-L14-226

上架时间:

全球
状态:

有源

报价

规格
资源

规格

Expand All

信息

1侧表面视图

Pin 3	Pin 4	Pin 5
blue	brown	green-yellow

正面视图 2

Pin 1	Pin 2	PE1	PE2
brown	blue	green-yellow	green-yellow

产品系列	阀门连接器
连接器类型	预铸线，双端
屏蔽类型	无屏蔽
额定电压	24 V
额定冲击电压	4.0 kV (PCBA 2.0 kV)
工作电压	24 V AC/DC
额定电流	4 A

1侧技术数据

面 1 产品子系列	M12 标准
第1面接触类型/性别	引脚触点/公头
连接器设计	M12 \|男 \|3 极 \|90°
连接类型	连接螺钉
引脚数	3
1侧编码	A
侧面 1 接触电阻	≤ 10 mOhm
绝缘电阻	˃ 10^9 欧姆
插拔次数	≤ 100
横截面	0.50 mm²
环境温度（运行）*	- 40 °C - + 90 °C
防护等级/IP等级**	IP65、IP67、IP68（1 米/24 小时）、IP69K
第 1 面设计标准	IEC 61076-2-101
第一面污染程度	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
间隙/爬电距离	DIN EN 60664-1 (2008/01)；VDE 0110-1
过压类别	III类，依据DIN EN 60664-1 (VDE 0110-1)
触点基材	铜合金（铜锡）
第1面触点镀层	铜镀金（铜/金）
触点载体材料	热塑性聚氨酯（TPU）
触点载体颜色	橙色
阻燃等级（触点载体）	UL 94 HB
成型主体材料	热塑性聚氨酯（TPU）
成型主体颜色	灰色半透明
阻燃等级（成型主体）	UL 94 HB
连接件材料	黄铜（铜锌）
连接件镀层	镍（镍）
紧固扭矩（连接件）	M 12x1：（50-60）Ncm，手紧

线缆数据

线缆编号	226
导体尺寸	0.5 mm²
电线数量	3
最小弯曲半径（固定安装）	˃ 5 x D
最小弯曲半径（活动安装）	˃ 10 x D
弯曲次数	500 万
（扭转）次数	˃ 5 米 @ ± 360 °/1 米
导体材料	铜
线缆护套材料	聚氨酯（聚氨酯）
线缆护套颜色	黑色
线缆直径D	Ø 4.6 毫米 [ 0.181" ]"
电线绝缘材料	聚丙烯（PP）
绝缘线径	Ø 1.50 毫米 [ 0.06" ]
环境温度（固定安装）	- 50 °C 到 + 105 °C （UL： + 80 °C）
环境温度（活动安装）	- 25 °C 到 + 105 °C （UL： + 80 °C）
环境温度（拖链安装）	-25 °C 至 +60 °C
UL线缆类型	AWM: 20549
阻燃等级（线缆护套）	DIN EN 50265-2-2、VDE 02-03-2025、IEC 60332-2-2、CSA FT2
线缆特性	柔韧性：优秀 \| 耐磨性：优秀 \| 耐油 & 耐化学性：优秀 \| 抗紫外线性能：良好至优秀 \| 低温性能：优秀（可弯曲至 -40°C) \| 阻燃性：各不相同 \| 无卤：是 \| 机械耐久性：高（抗冲击、抗撕裂和抗弯曲）\| 环境适用性：室外、油性、潮湿或恶劣环境

技术数据第 2 面

面 2 产品子系列	GAN - cURus 2238
第 2 面接触类型/性别	插座触点/母头
连接器设计，第 2 面	A 表 \| 女性 \| 2+ 2PE 杆 \| 90°
附件类型，侧面 2	中央螺丝
引脚数，第 2 侧	2+ 2 PE
编码，第 2 面	A
接触电阻，第 2 面	≤ 10 毫欧姆
绝缘电阻，第 2 侧	˃ 10^9 欧姆
配接周期，第 2 面	≤ 50
环境温度（运行），第 2 侧*	- 25 °C - + 85 °C [扩展温度 -40 °C - + 105 °C 带有额外的垫圈配件，934887001]
防护等级/IP 等级，侧面 2**	IP65、IP67（IP69K：无附加垫圈；最大。 + 80 °C）
设计标准，第 2 面	DIN EN 175301-803-A, ISO 4400
污染度，第 2 面	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
电气间隙/爬电距离，第 2 侧	DIN EN 60664-1 (2008/01)；VDE 0110-1
过压类别，第 2 侧	III类，依据DIN EN 60664-1 (VDE 0110-1)
接触基材，第 2 面	黄铜（铜锌）
触点镀层，第 2 面	铜对锡（铜/锡）
接触承载材料，第 2 面	玻璃填充聚酰胺（PA GF）
联系人颜色，第 2 面	黑色
可燃性等级（接触承载者），第 2 面	UL 94 V-0
模制主体材料，侧面 2	热塑性聚氨酯（TPU）
模压机身颜色，第 2 面	灰色半透明
可燃性等级（成型体），第 2 面	UL 94 HB
附件材料，第 2 面	钢，Philips组合插槽
垫片材料，第 2 侧	模制一体垫片
功能指示器，第 2 侧	黄色LED
保护电路，第 2 侧	无保护电路
紧固扭矩（附件），第 2 侧	(50-60) Ncm
需单独订购的配件，第 2 侧	934887001 - GAN EPDM 垫片和固定夹
注释，第 2 面	1. 请勿在负载下连接或断开连接。 2. 扩展温度范围为 -40°C 由 Belden 使用 EPDM 垫片附件在配合条件下进行。

认证

UL申请号	E315587
UL	UL 2238；cURus
VDE	是

安全 & 环境合规性

RoHS合规	是

耐受性

无卤	是
耐油性	良好的耐化学性和耐油性

备注

防护等级/IP等级注	根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级
注意降额	声明降额
更新和修订	修订编号：0.12 修订日期：07-31-2025
