产品编号: RST 5-VAD 3C-4-1-228

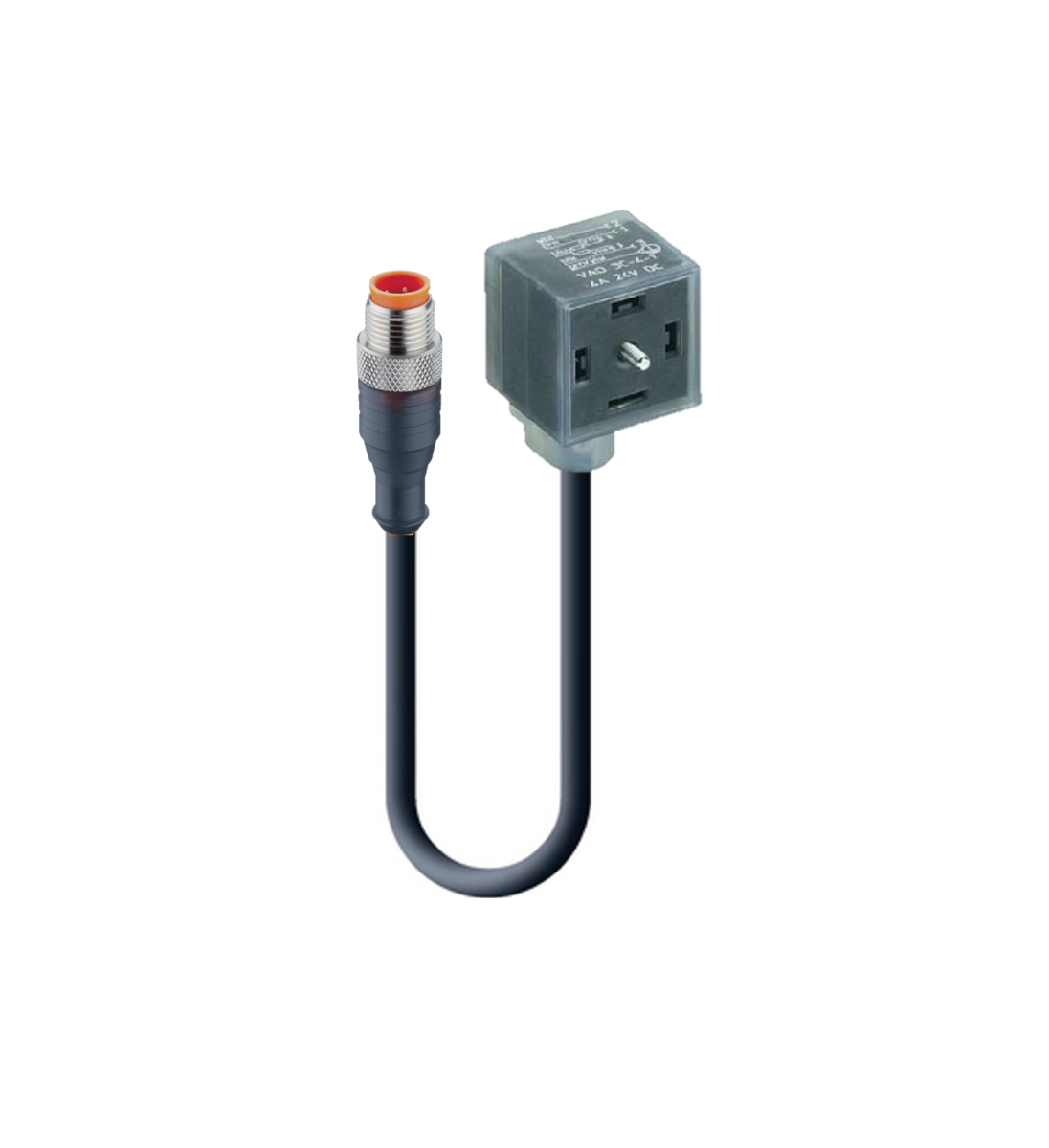

DIN EN 175301-803-A，双端连接线：M12，公头，直型，5 极，至，A 型，母头，斜角，3+PE，双绿黄 LED（压力开关）带：电缆，PUR，黑色，5x0.50 mm²
DIN EN 175301-803-A，双端连接线：M12，公头，直型，5 极，至，A 型，母头，斜角，3+PE，双绿黄 LED（压力开关）带：电缆，PUR，黑色，5x0.50 mm²
-
上架时间:
全球
-
状态:
有源
- 规格
- 零件编号
- 资源
规格
1侧表面视图
|
产品系列 |
阀门连接器 |
|---|---|
|
连接器类型 |
预铸线，双端 |
|
屏蔽类型 |
无屏蔽 |
|
额定电压 |
24 V |
|
额定冲击电压 |
1.5 kV |
|
工作电压 |
24 V DC |
|
额定电流 |
4 A |
1侧技术数据
|
面 1 产品子系列 |
M12 |
|---|---|
|
第1面 接触类型/性别 |
公头 |
|
连接器设计 |
M12 |男 |5 极 |0° |
|
连接类型 |
连接螺钉 |
|
引脚数 |
5 |
|
1侧编码 |
A |
|
侧面 1 接触电阻 |
≤ 10 mOhm |
|
绝缘电阻 |
˃ 10^9 欧姆 |
|
插拔次数 |
≤ 100 |
|
环境温度（运行）* |
- 40 °C - + 90 °C |
|
防护等级/IP等级** |
IP65 |
|
第 1 面设计标准 |
IEC 61076-2-101 |
|
第一面污染程度 |
3 根据。符合 DIN EN 60664-1 (VDE 0110-1) |
|
过压类别 |
III类，依据DIN EN 60664-1 (VDE 0110-1) |
|
触点基材 |
铜锡 |
|
第1面 触点镀层 |
铜/金 |
|
触点载体材料 |
TPU |
|
触点载体颜色 |
橙色 |
|
阻燃等级（触点载体） |
UL 94 HB |
|
成型主体材料 |
TPU |
|
成型主体颜色 |
灰色半透明 |
|
阻燃等级（成型主体） |
UL 94 HB |
|
连接件材料 |
铜锌 |
|
连接件镀层 |
镀镍 |
|
紧固扭矩（连接件） |
M 12x1：（50-60）Ncm，手紧 |
|
注 |
请勿在施加负载时连接或断开。 |
线缆数据
|
线缆编号 |
228 |
|---|---|
|
导体尺寸 |
0.5 mm² |
|
电线数量 |
5 |
|
最小弯曲半径（固定安装） |
˃ 5 x D |
|
最小弯曲半径（活动安装） |
˃ 10 x D |
|
弯曲次数 |
˃ 5 米 |
|
（扭转）次数 |
˃ 5 米 @ ± 360 °/1 米 |
|
导体材料 |
铜 |
|
线缆护套材料 |
PUR |
|
线缆护套颜色 |
黑色 |
|
线缆直径D |
ø 5.4 ± 0.2 毫米 |
|
电线绝缘材料 |
PP |
|
绝缘线径 |
ø1.50 mm |
|
环境温度（固定安装） |
- 50 °C - + 80 °C |
|
环境温度（活动安装） |
- 25 °C - + 80 °C |
|
环境温度（拖链安装） |
- 25 °C - + 60 °C |
|
UL线缆类型 |
AWM: 20549 |
|
阻燃等级（线缆护套） |
DIN EN 50265-2-2、VDE 02-03-2025、IEC 60332-2-2、CSA FT2 |
|
线缆特性 |
良好的抗微生物性和耐水解性；基本无增塑剂扩散；不含PVC和硅胶；冷挠曲性；不含漆浸润干扰物质 |
技术数据第 2 面
|
面 2 产品子系列 |
VAD |
|---|---|
|
第 2 面接触类型/性别 |
母头 |
|
连接器设计，第 2 面 |
A 表 | 女性 | 3+ 1PE 杆 | 90° |
|
附件类型，侧面 2 |
中央螺丝 |
|
引脚数，第 2 侧 |
3+聚乙烯 |
|
编码，第 2 面 |
A |
|
接触电阻，第 2 面 |
≤ 5 毫欧姆 |
|
绝缘电阻，第 2 侧 |
˃ 10^9 欧姆 |
|
配接周期，第 2 面 |
<50 |
|
环境温度（运行），第 2 侧* |
-25°C 至 +80°C |
|
防护等级/IP 等级，侧面 2** |
IP65 |
|
设计标准，第 2 面 |
DIN EN 175301-803-A |
|
污染度，第 2 面 |
3 根据。符合 DIN EN 60664-1 (VDE 0110-1) |
|
过压类别，第 2 侧 |
III类，依据DIN EN 60664-1 (VDE 0110-1) |
|
接触基材，第 2 面 |
铜锌 |
|
触点镀层，第 2 面 |
铜/镍，锡 |
|
接触承载材料，第 2 面 |
PBT |
|
联系人颜色，第 2 面 |
黑色 |
|
可燃性等级（接触承载者），第 2 面 |
UL 94 V-0 |
|
模制主体材料，侧面 2 |
TPU |
|
模压机身颜色，第 2 面 |
半透明 |
|
附件材料，第 2 面 |
钢，Philips组合插槽 |
|
O 形圈材料，第 2 侧 |
模制一体垫片 |
|
功能指示器，第 2 侧 |
绿黄双LED（压力开关） |
|
保护电路，第 2 侧 |
压力开关功能 |
|
紧固扭矩（附件），第 2 侧 |
(50-60) Ncm |
安全 & 环境合规性
|
RoHS合规 |
是 |
|---|
耐受性
|
无卤 |
否 |
|---|---|
|
耐油性 |
良好的耐化学性和耐油性 |
备注
|
防护等级/IP等级 注 |
** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。 |
|---|---|
|
注意降额 |
声明降额 |
|
更新和修订 |
修订编号：0.63 修订日期：07-31-2025 |
信息
|
防护等级/IP等级 注 |
** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。 |
|---|---|
|
注意降额 |
声明降额 |
|
更新和修订 |
修订编号：0.63 修订日期：07-31-2025 |
零件编号
| 货号 | 商品描述 | 线缆长度 |
|---|---|---|
| 12061 | RST 5-VAD 3C-4-1-228/0,6 M | 0.6 m |
| 12062 | RST 5-VAD 3C-4-1-228/1 M | 1 m |
| 12063 | RST 5-VAD 3C-4-1-228/1,5 M | 1.5 m |
| 12064 | RST 5-VAD 3C-4-1-228/2 M | 2 m |
| 14868 | RST 5-VAD 3C-4-1-228/3 M | 3 m |
| 18252 | RST 5-VAD 3C-4-1-228/5 M | 5 m |
| 25959 | RST 5-VAD 3C-4-1-228/10 M | 10 m |
| 27464 | RST 5-VAD 3C-4-1-228/0,3 M | 0.3 m |
| 30574 | RST 5-VAD 3C-4-1-228/0,4 M | 0.4 m |
| 34488 | RST 5-VAD 3C-4-1-228/1,3 M | 1.3 m |
