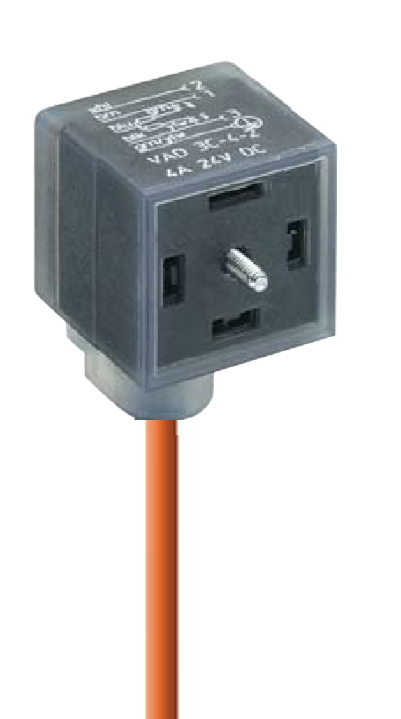

阀门连接器-VAD 3C-4-2-259

A 型 - 单端母头斜角线组 | 触点数量：3+PE（PE 穿过电缆出口）| 双绿黄 LED | 24 V / 4 A | 电缆：橙色 PUR 护套；5x0.50 mm² (20 AWG)；IEC | UL 2238；cURus

上架时间:

全球
状态:

有源

报价

Lumberg Automation

增值税号 3C-4-2-259

规格
零件编号
资源

规格

产品生命周期

生命周期	活动 - 产品可用
上架时间	有源

产品系列	阀门连接器
面 1 产品子系列	VAD
连接器类型	预铸线，单端
第1面接触类型/性别	插座触点/母头
连接器设计	倾斜（90°）身体
引脚数	3+ PE（电缆出口处的 PE）
1侧编码	A
屏蔽类型	无屏蔽
连接类型	中央螺丝
额定电压	24 V
额定冲击电压	4.0 kV
工作电压	24 V DC
额定电流	4 A
侧面 1 接触电阻	≤ 5 mOhm
绝缘电阻	˃ 10^9 欧姆
插拔次数	≤ 50
横截面	0.50 mm²
环境温度（运行）*	- 25 °C - + 80 °C
防护等级/IP等级**	IP65、IP67
第 1 面设计标准	DIN EN 175301-803-A, ISO 4400
第一面污染程度	3 根据。符合 DIN EN 60664-1 (VDE 0110-1)
间隙/爬电距离	DIN EN 60664-1 (2008/01)；VDE 0110-1
过压类别	III类，依据DIN EN 60664-1 (VDE 0110-1)

材料

触点基材	黄铜（铜锌）
第1面触点镀层	铜镍合金（铜/镍，锡）
触点载体材料	聚对苯二甲酸丁二酯（PBT
触点载体颜色	黑色
阻燃等级（触点载体）	UL 94 V-0
成型主体材料	热塑性聚氨酯（TPU）
成型主体颜色	半透明
阻燃等级（成型主体）	UL 94 HB
连接件材料	钢，Philips组合插槽
垫圈材质	模制一体垫片

电路

保护电路	绿黄双LED
功能指示灯	绿黄双LED（压力开关）
保护电路	带功能指示器的压力传感器（LED's）
紧固扭矩（连接件）	(50-60) Ncm
需单独订购配件	934887001 - GAN EPDM 垫片和固定夹

线缆数据

线缆编号	259
导体尺寸	0.5 mm²
电线数量	5
最小弯曲半径（固定安装）	˃ 5 x D
最小弯曲半径（活动安装）	˃ 10 x D
弯曲次数	500 万
（扭转）次数	˃ 5 米 @ ± 360 °/1 米
抗熔焊	耐焊接火花
导体材料	铜
线缆护套材料	聚氨酯（聚氨酯）
线缆护套颜色	橙色
线缆直径D	Ø 5.5 毫米 [ 0.217 " ]
电线绝缘材料	聚丙烯（PP）
绝缘线径	Ø 1.50 毫米 [ 0.06 " ]
环境温度（固定安装）	- 50 °C 到 + 90 °C （UL： + 80 °C）
环境温度（活动安装）	- 50 °C 到 + 90 °C （UL： + 80 °C）
UL线缆类型	AWM: 20549
阻燃等级（线缆护套）	DIN EN 50265-2-2、VDE 02-03-2025、IEC 60332-2-2、CSA FT2
线缆特性	不含漆浸润干扰物质；良好的抗微生物性和耐水解性；基本无增塑剂扩散；不含PVC和硅胶；耐海水；低温韧性

安全 & 环境合规性

RoHS合规	是

耐受性

无卤	是
耐油性	IEC 60811:404

备注

注意降额	声明降额
防护等级/IP等级注	** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

信息

注意降额	声明降额
防护等级/IP等级注	** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

Report An Error

零件编号

货号	商品描述	线缆长度
12178	VAD 3C-4-2-259/2 M	2 m
12179	VAD 3C-4-2-259/5 M	5 m
46928	VAD 3C-4-2-259/10 M	10 m
46927	VAD 3C-4-1-259/10 M	10 m
12173	VAD 3C-4-1-259/5 M	5 m
