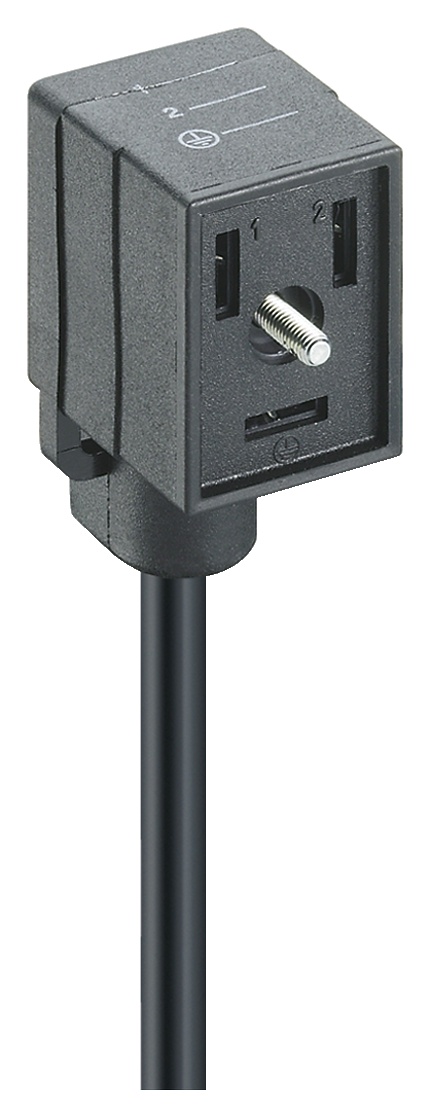

产品编号: VB 1D-3-1-226

VB 工业标准单端电缆：B 型，3 针（2+1PE；电缆出口处为 PE），黑色主体，无电路，230 V AC/DC，4 A；PUR 黑色电缆，0.50 mm²

VB 工业标准单端电缆：B 型，3 针（2+1PE；电缆出口处为 PE），黑色主体，无电路，230 V AC/DC，4 A；PUR 黑色电缆，0.50 mm²

  • 上架时间:
    全球
  • 状态:
    有源
VB 1D-3-1-226
  • VB 1D-3-1-226
1 的 1

规格

Expand All

前视图

Pin 1 Pin 2 PE
brown blue green-yellow

产品系列

阀门连接器

面 1 产品子系列

VB工业标准

连接器类型

预铸线，单端

第1面 接触类型/性别

母头

连接器设计

斜角

引脚数

2+PE（电缆出口处 PE）

1侧编码

B

屏蔽类型

无屏蔽

连接类型

中央螺丝

额定电压

250 V AC/DC

额定冲击电压

4.0 kV

工作电压

230 V AC/DC

额定电流

4 A

接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 50

环境温度（运行）*

-25 °C - +80 °C

防护等级/IP等级**

IP65

污染等级

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

间隙/爬电距离

DIN EN 60664-1 (2008/01)；VDE 0110-1

过压类别

III类，依据DIN EN 60664-1 (VDE 0110-1)

触点基材

铜锌

第1面 触点镀层

铜/锡

触点载体材料

PA GF

触点载体颜色

黑色

阻燃等级（触点载体）

UL 94 V-0

成型主体材料

TPE

成型主体颜色

黑色

阻燃等级（成型主体）

UL 94 HB

连接件材料

钢，Philips组合插槽

保护电路

无电路系统

紧固扭矩（连接件）

(50-60) Ncm

线缆编号

226

导体尺寸

0.5 mm²

电线数量

3

最小弯曲半径（固定安装）

˃ 5 x D

最小弯曲半径（活动安装）

˃ 10 x D

弯曲次数

˃ 5 米

（扭转）次数

˃ 5 米 @ ± 360 °/1 米

导体材料

铜

线缆护套材料

PUR

线缆护套颜色

黑色

线缆直径D

ø 4.6 ± 0.20 毫米

电线绝缘材料

PP

绝缘线径

ø1.50 mm

环境温度（固定安装）

- 50 °C - + 105 °C （UL： + 80 °C）

环境温度（活动安装）

- 25 °C - + 105 °C （UL： + 80 °C）

环境温度（拖链安装）

- 25 °C - + 60 °C

UL线缆类型

AWM: 20549

阻燃等级（线缆护套）

DIN EN 50265-2-2、VDE 02-03-2025、IEC 60332-2-2、CSA FT2

线缆特性

良好的抗微生物性和耐水解性；基本无增塑剂扩散；不含PVC和硅胶；冷挠曲性；不含漆浸润干扰物质

RoHS合规

是

无卤

是

耐油性

良好的耐化学性和耐油性

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注

请勿在施加负载时连接或断开。

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注

请勿在施加负载时连接或断开。


Report An Error

零件编号

货号 商品描述 线缆长度
59639 VB 1D-3-1-226/5 M 5 m
13665 VB 1D-3-1-226/1,1 M 1.1 m
13669 VB 1D-3-1-226/1,3 M 1.3 m
13498 VB 1D-3-1-226/1,5 M 1.5 m
13670 VB 1D-3-1-226/1,75 M 1.75 m
13500 VB 1D-3-1-226/2 M 2 m
9522 VB 1D-3-1-226/20 M 20 m
934835149 VB 1D-3-1-226/5 M BAL1
