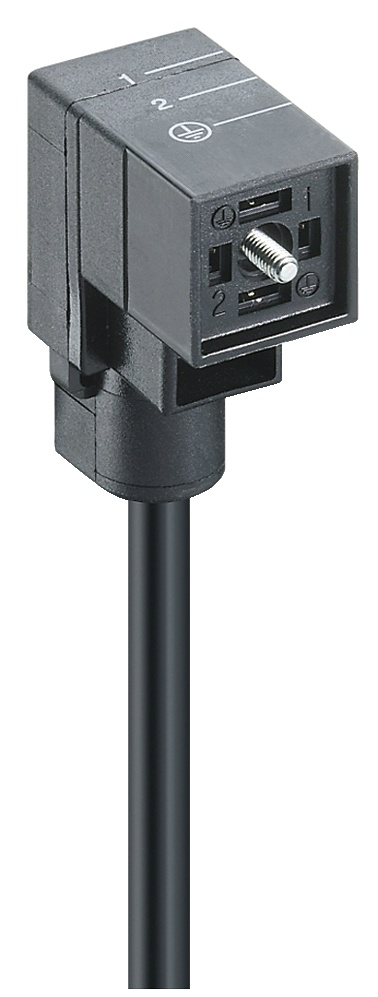

产品编号: VCD 1D-3-3-212

VCD DIN 标准单端线组：C 型，4 针（2+2PE），黑色主体，无电路，230 V AC/DC，4 A；PVC 黑色电缆，0.50 mm²

VCD DIN 标准单端线组：C 型，4 针（2+2PE），黑色主体，无电路，230 V AC/DC，4 A；PVC 黑色电缆，0.50 mm²

  • 上架时间:
    全球
  • 状态:
    有源
VCD 1D-3-3-212
  • VCD 1D-3-3-212
1 的 1

规格

Expand All

前视图

Pin 1 Pin 2 PE1 PE2
brown blue green-yellow green-yellow

产品系列

阀门连接器

面 1 产品子系列

VCD DIN标准

连接器类型

预铸线，单端

第1面 接触类型/性别

母头

连接器设计

斜角

引脚数

2+2PE

1侧编码

C

屏蔽类型

无屏蔽

连接类型

中央螺丝

额定电压

250 V AC/DC

工作电压

230 V AC/DC

额定电流

4 A

接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 50

环境温度（运行）*

-25 °C - +80 °C

防护等级/IP等级**

IP65

设计标准

DIN EN 175301-803-C, ISO 4400

污染等级

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

间隙/爬电距离

DIN EN 60664-1 (2008/01)；VDE 0110-1

过压类别

III类，依据DIN EN 60664-1 (VDE 0110-1)

触点基材

铜锌

第1面 触点镀层

铜/锡

触点载体材料

PA GF

触点载体颜色

黑色

阻燃等级（触点载体）

UL 94 V-0

成型主体材料

TPE

成型主体颜色

黑色

阻燃等级（成型主体）

UL 94 HB

连接件材料

钢，Philips组合插槽

垫圈材质

模制一体垫片

保护电路

无电路系统

紧固扭矩（连接件）

(40-50) Ncm

线缆编号

212

导体尺寸

0.5 mm²

电线数量

3

最小弯曲半径（固定安装）

˃ 5 x D

最小弯曲半径（活动安装）

˃ 10 x D

导体材料

铜

线缆护套材料

PVC

线缆护套颜色

黑色

线缆直径D

ø 5.0 ± 0.2 毫米

电线绝缘材料

PVC

绝缘线径

ø1.70 mm

环境温度（固定安装）

- 40 °C - + 70 °C

环境温度（活动安装）

+ 5 °C - + 70 °C

阻燃等级（线缆护套）

DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2

线缆特性

不含漆浸润干扰物质；不含硅胶

RoHS合规

是

无卤

否

耐油性

良好的耐化学性和耐油性

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注

请勿在施加负载时连接或断开。

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注

请勿在施加负载时连接或断开。


Report An Error

零件编号

货号 商品描述 线缆长度
12281 VCD 1D-3-3-212/2 M 2 m
12282 VCD 1D-3-3-212/5 M 5 m
39149 VCD 1D-3-3-212/10 M 10 m
9631 VCD 1D-3-3-212/15 M 15 m
12627 VCD 1D-3-3-212/20 M 20 m
9630 VCD 1D-3-3-212/25 M
