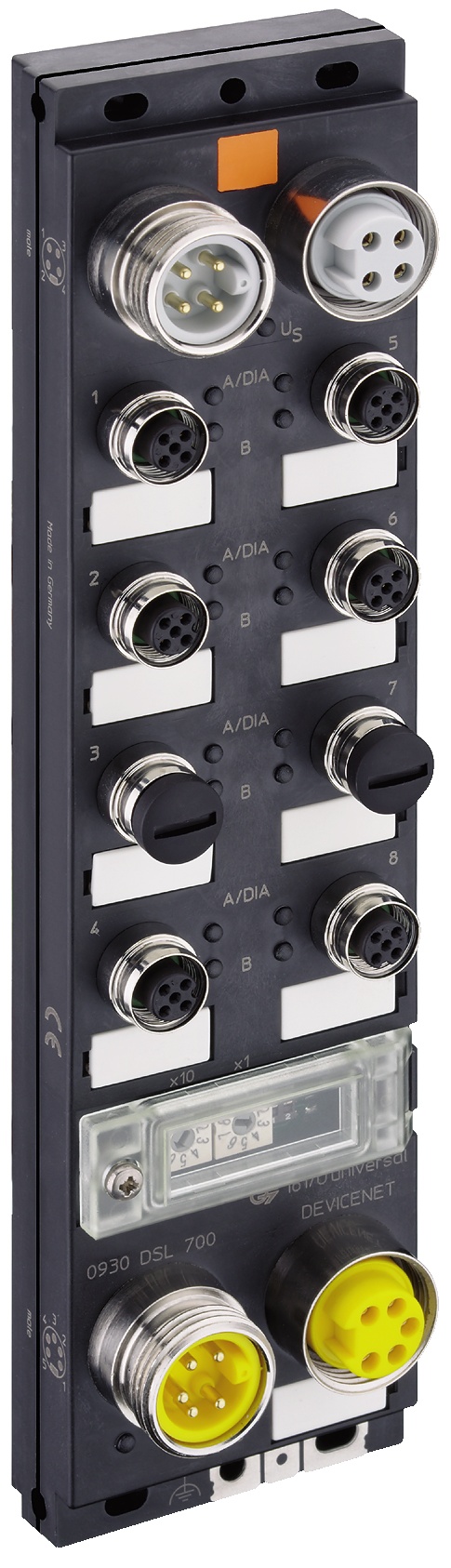

产品编号: 0930 DSL 700
LioN-M，DeviceNet I/O 设备，16DIO（8x M12），7/8" 电源，塑料，60 毫米
LioN-M，独立 I/O，DeviceNet，工业塑料外壳，60 毫米，IP67，16 个数字输入/输出通道（通用 I/O）（1.6 A），8 x M12 A 编码 I/O 连接，5 极，2 x 7/8" 总线和系统电源连接，5 极，2 x 7/8" 执行器电源连接，4 极
-
上架时间:
全球
-
状态:
有源
- 规格
- 资源
规格
信息
|
产品系列 |
I/O系统：主动式 - 单机 |
|---|---|
|
面 1 产品子系列 |
LioN-M |
|
商品描述 |
0930 DSL 700 |
|
设备类型 |
I/O模块 |
|
协议兼容性 |
DeviceNet |
|
I/O功能 |
16DIO |
|
总线连接 |
7/8", 5 极 |
|
电源连接 |
7/8" 4 极电源 |
|
I/O连接 |
M12，5 极，A 编码 |
|
I/O类型 |
数字输入/输出（通用） |
产品生命周期
|
外壳材料 |
聚对苯二甲酸丁二醇酯 + ASA |
|---|
通用数据
|
防护等级/IP等级** |
IP67 |
|---|---|
|
外壳颜色 |
黑色 |
|
是否封装 |
否 |
|
尺寸（宽x高x深） |
60 mm x 40 mm x 243 mm |
|
重量 |
390 g |
|
环境温度（运行）* |
-10 °C 至 60 °C |
|
抗振能力 |
10 克/5-500 赫兹 |
|
抗冲击性 |
50 克/11 毫秒 |
|
触点基材 |
M12，A 编码，CuSn，镀金 | 7/8" CuZn，镀金 |
|
触点载体材料 |
PA / TPU |
|
O形圈材料 |
FKM |
|
安装类型 |
2 孔螺丝安装。 使用带有齿形锁紧垫圈（符合 DIN 125）和自锁螺母的标准 M4 x 25 / 30 螺钉。 |
|
紧固扭矩（固定螺丝） |
M4: 1 Nm |
|
紧固扭矩（接地连接（FE）） |
M4: 1 Nm |
|
紧固扭矩（总线连接） |
M12: 0.5 Nm |
|
紧固扭矩（电源连接） |
7/8"：1.5 牛米 |
|
紧固扭矩（I/O连接） |
M12: 0.5 Nm |
|
随附零件 |
可粘贴标签：15x，密封盖：4x M12 |
DeviceNet
|
连接 |
7/8", 5 极 |
|---|---|
|
连接数量 |
2 |
|
传输速率 |
125 kbps... 500 kbps |
|
传输速率调节 |
自动 |
|
旋转地址交换机寻址 |
0…63 十二月 |
|
DeviceNet寻址 |
99 dec |
|
产品代码 |
36 |
电源
|
连接模块电源电压 |
7/8" 4 极电源 |
|---|---|
|
连接数量 |
2 |
|
连接器载流容量 |
最大 9A |
|
模块电源电压（标称） |
24 V 直流 (SELV/PELV) |
|
模块电源电压（范围） |
19 V 直流至 30 V 直流 |
|
电流消耗（典型值） |
70 mA（24 V DC 时） |
|
反接保护 |
是 |
|
状态指示器（系统电源） |
绿色LED灯 |
|
诊断指示器 |
否 |
|
连接传感器电源电压 |
7/8" 4 极电源 |
|
连接数量 |
2 |
|
连接器载流容量 |
最大 9A |
|
传感器电源电压（标称） |
24 V 直流 (SELV/PELV) |
|
传感器电源电压（范围） |
19 V 直流至 30 V 直流 |
|
反接保护 |
是 |
|
状态指示器（传感器电源） |
绿色LED灯 |
|
诊断指示器 |
否 |
|
连接器执行器电源电压 |
7/8" 4 极电源 |
|
连接数量 |
2 |
|
连接器载流容量 |
最大 9A |
|
执行器电源电压（标称） |
24 V 直流 (SELV/PELV) |
|
执行器电源电压（范围） |
19 V 直流至 30 V 直流 |
|
反接保护 |
是 |
|
状态指示器（执行器电源） |
绿色LED灯 |
|
诊断指示器 |
否 |
数字输入通道
|
数字输入通道数量 |
最多 16 个，通用 |
|---|---|
|
连接 |
M12，5 极，A 编码 |
|
端口数量 |
8x，X1 至 X8 |
|
通道类型 |
符合 IEC 标准的 3 型 61131-2 |
|
传感器供电 |
每个端口最大 200 mA（30°C） |
|
输入布线 |
2 线、3 线、4 线 |
|
标称电压 |
24 V DC，通过 US（模块电源） |
|
标称电流 |
典型值 5 mA |
|
传感器类型 |
PNP |
|
输入电压范围 "0" 信号 |
-3 伏直流电+5 伏直流电 |
|
输入电压范围 "1" 信号 |
11 伏直流电 ~ 30 伏直流电 |
|
输入滤波器时间 |
1 ms，固定 |
|
保护电路 |
电子方式：过载保护，短路保护 |
|
状态指示器（输入） |
每个通道对应黄色LED灯 |
|
诊断指示器 |
各端口亮红色LED灯 |
数字输出通道
|
数字输出通道数量 |
最多 16 个，通用 |
|---|---|
|
连接 |
M12，5 极，A 编码 |
|
各通道输出电流 |
最大 1.6A |
|
端口数量 |
8x，X1 至 X8 |
|
通道类型 |
分组交换 |
|
输出布线 |
2 线、3 线 |
|
标称电压 |
24 V DC 通过 UL（执行器电源） |
|
各模块输出电流 |
最大 9A |
|
电气隔离 |
否 |
|
保护电路 |
电子方式：过载保护，短路保护 |
|
过载特性 |
自动切换开关状态/手动重启 |
|
状态指示器（输出） |
每个通道对应黄色LED灯 |
|
诊断指示器 |
各通道亮红色LED灯 |
电气隔离
|
US（系统电源电压）/FE |
500 V DC |
|---|---|
|
US/UL（执行器电源电压） |
500 V DC |
|
UL / FE |
500 V DC |
|
总线连接/FE |
500 V DC |
EMC一致性
|
EMC指令 |
2014/30/EU |
|---|---|
|
EN 61000-4-2 静电放电 (ESD) |
标准 B；4kV 接触放电，8kV 空气放电 |
|
CN 61000-4-3 电磁场 |
标准 A；场强：10V/m |
|
EN 61000-4-4 快速瞬变（突发） |
标准 B，2 kV |
|
EN 61000-4-5 浪涌电压 |
标准 B；直流电源线： ±0.5 kV/±0.5 kV（对称/非对称）；适用于电缆长度 ≤ 30m 的 I/O 端口 |
|
EN 61000-4-6 传导抗扰度 |
标准 A；测试电压 10V |
|
EN 55022 无线电干扰特性 |
A级 |
安全 & 环境合规性
|
CE |
是 |
|---|---|
|
RoHS合规 |
是 |
认证
|
UL |
cULus认证，UL 508 |
|---|---|
|
UL申请号 |
E230848 |
备注
|
防护等级/IP等级 注 |
** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。 |
|---|---|
|
系统电源连接备注 |
*请勿在电压下连接/断开！ |
|
更新和修订 |
版本号：0.71 版本日期：02-20-2026 |
