产品编号: VPC1505FWW07L01

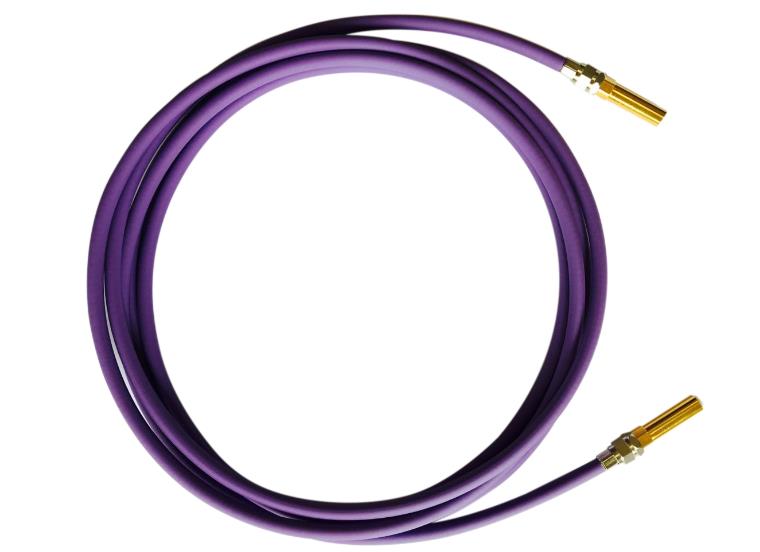

1505F RG59，Mini-WECO 插头至 Mini-WECO 插头，视频跳线

1505F RG59，Mini-WECO 插头至 Mini-WECO 插头，视频跳线

  • 上架时间:
    亚太
  • 状态:
    有源
VPC1505FWW07L01
  • VPC1505FWW07L01
1 的 1

规格

Expand All

内屏蔽

Type Coverage [%]
Braid 95%

包装

产品使用透明塑料袋单独包装

材料

Description Material Type
Connector Mini-WECO plug
Outer Contact Brass with gold plating
Dielectric & Entry Brusing PTFE
Inner Contact Brass with gold plating

线缆类型

75 Ohm 1505F RG59 串行数字同轴线缆

额定电压

300 V (rms)

阻抗

Nominal Impedance
75 Ohm

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. RL (Return Loss) [dB]
5 - 1500 MHz <3 dB 15 dB
1500 - 3000 MHz <3 dB 10 dB

电压

Dielectric Withstand Voltage
1200 V (rms)

工作温度范围

-35℃ 至 +75℃

最大推荐拉力

20 lbs

最小弯曲半径（整体线缆）

63.5 mm

端接前端连接耐久性

500

端接后部连接耐久性

500

军用合规性

MIL STD 202G

欧盟指令 2011/65/EU（RoHS 2）

是

UL阻燃性

UL CM 阻燃级

相关零件

Belden 的 VPNS1532 和 VPNS1032 视频配线架

更新和修订

修订编号：0.18 修订日期：04-08-2022

更新和修订

修订编号：0.18 修订日期：04-08-2022


Report An Error

零件编号

货号 颜色 长度
VPC1505FWW07L0D5 紫色 0.5 m
VPC1505FWW07L01 紫色 1 m
VPC1505FWW07L02 紫色 2 m
VPC1505FWW07L03 紫色 3 m
