产品编号: 49906A

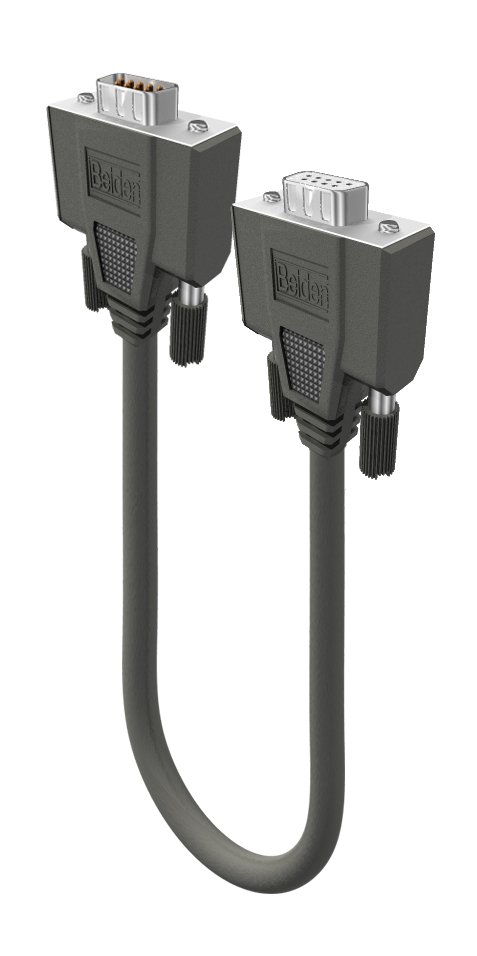

D-Sub 微型组件，10 英尺，（9）24 AWG（7x32）TC，S-R PVC/PVC，铝箔外壳，CM

九根 24 AWG 绞合 (7x32) 镀锡铜导体，S-R PVC 绝缘，Beldfoil® 屏蔽，PVC 护套，十英尺长。

  • 上架时间:
    全球
  • 状态:
    有源
49906A
  • 49906A
1 的 1

规格

Expand All

适合应用

RS-232 应用；计算机通信；低压模拟信号（4-20mA、0-10V 等）；低压数字控制（24V、…）；线路电平音频；面板接线

导体

AWG Stranding Material Nominal Diameter No. of Conductors
24 7x32 TC - Tinned Copper 0.024 in 9

导体数

9

绝缘

Material Nominal Wall Thickness
SR-PVC - Polyvinyl Chloride (Semi-Rigid) 0.01 in

外屏蔽

Type Material Material Trade Name Coverage [%] Drainwire Material Drainwire AWG Drainwire Construction n x D
Tape Bi-Laminate (Alum+Poly) Beldfoil® 100% TC - Tinned Copper 24 7x32

外层护套

Material Nominal Diameter Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.244 in 0.032 in

电压

UL Voltage Rating
300 V RMS (UL AWM Style 2464)

UL 温度等级

80°C （UL AWM 样式 2464）

NEC/(UL) 合规性

CM

UL AWM型号合规性

AWM 2464 (300 V 80°C)（仅限电缆）

欧盟指令合规性

欧盟指令 2003/11/EC（BFR）

MII 命令 #39（中国 RoHS）

是

UL额定电压

300 V RMS（UL AWM 2464 型）

静压室（是/否）

否

备注

模制手柄 100% 屏蔽，有助于符合 FCC 要求并防止 EMI/RFI。 所有镀锡连接器和公连接器均具有用于正极接地连接的制动器。 接线是点对点的，屏蔽层与连接器外壳相连。

更新和修订

修订编号：0.370 修订日期：02-03-2025

更新和修订

修订编号：0.370 修订日期：02-03-2025


Report An Error

零件编号

货号 颜色 长度 UPC
49906A 060S2 铬黄 10 ft 612825154396
