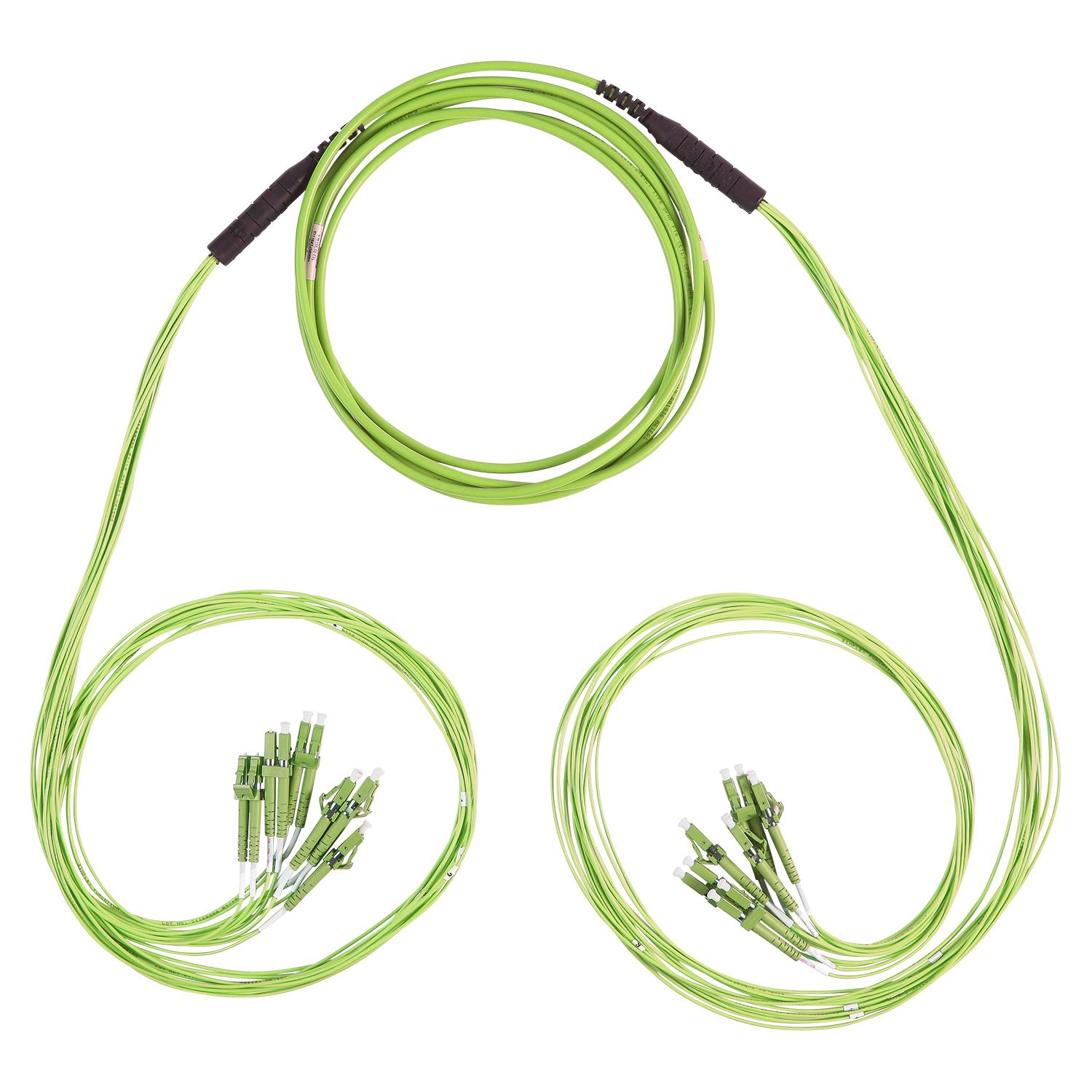

多光纤主干线 - A512LD7LD7PxxxM

FX 多光纤主干线，OM5，12 芯光纤，LC 双工（护套 1.6 毫米 x 1.0 米）- LC 双工（护套 1.6 毫米 x 1.0 米），OFNP，xxx M，黄绿色护套

上架时间:

全球
状态:

有源

报价

A512LD7LD7PxxxM

规格
资源

规格

产品概述

适合应用	数据中心、局域网、设备室、电信机房、工作站区域

光纤规格

光纤类型	OM5
光纤芯直径	50/125 µm
光纤数	12
光纤颜色代码	TIA-598-D

物理规格

连接器

Description	Type	Housing Material	Housing Color	Ferrule	Boot Material	Boot Color
Connector A (Inside End)	LC Duplex	Plastic	Lime Green	Zirconia Ceramic	Rubber	Lime Green
Connector B (Outside End)	LC Duplex	Plastic	Lime Green	Zirconia Ceramic	Rubber	Lime Green

扇出（引线）

Description	Transition	Length (m)	Diameter	Geometry
Connector A (Inside End)	LPM	1.0 m	1.6 mm	In-Line
Connector B (Outside End)	LPM	1.0 m	1.6 mm	In-Line

装配式线缆

Cable Nominal OD	Jacket Color
4.8 mm	Lime Green

测量值

Overall Assembly Length
xxx meters

整体长度误差

Range	Tolerance
0 to 2 meters	+0.2 / -0 meter
2.1 to 4.9 meters	+0.3 / -0 meter
5 to 40 meters	+0.4 / -0 meter
over 40 meters	+1.0% / -0%

铠装规格

铠装类型和材料	无铠装

光学特性

极性识别	A到B/B到A

光纤连接器性能

Description	Connector Type	Max. Insertion Loss	Min. Return Loss
Connector A (Inside End)	LC Duplex	0.15 dB	25 dB
Connector B (Outside End)	LC Duplex	0.15 dB	25 dB

机械特性

拉环类型	FX拉环
拉环位置	外端
拉环张力	100 lbs
安装时的最小弯曲半径	15x 电缆外径
运行期间的最小弯曲半径	10x 电缆外径

温度范围

工作温度范围	-10°C 至 +60°C
储存温度范围	-10°C 至 +60°C

标准与合规性

环境适应性	室内
阻燃性/遇火反应	OFNP
UL等级	静压室
TIA/EIA合规	TIA/EIA 568.3
欧洲指令合规性	欧盟指令 2011/65/EU（RoHS 2）
MII 命令 #39（中国 RoHS）	EUP 50
其他标准合规性	ACMA

产品说明

相关零件	DCX系统，FX UHD配线架，ECX配线架，FX跳线，FX MPO干线，FX多光纤干线

历史

更新和修订	版本号：0.18 版本日期：01-12-2026

信息

更新和修订	版本号：0.18 版本日期：01-12-2026
