规格
产品概述
| 适合应用 | 低压模拟信号 (4-20ma, 0-10v, ...)；低压数字控制 (24v, …)；线路电平音频；计算机通信；面板布线 |
|---|

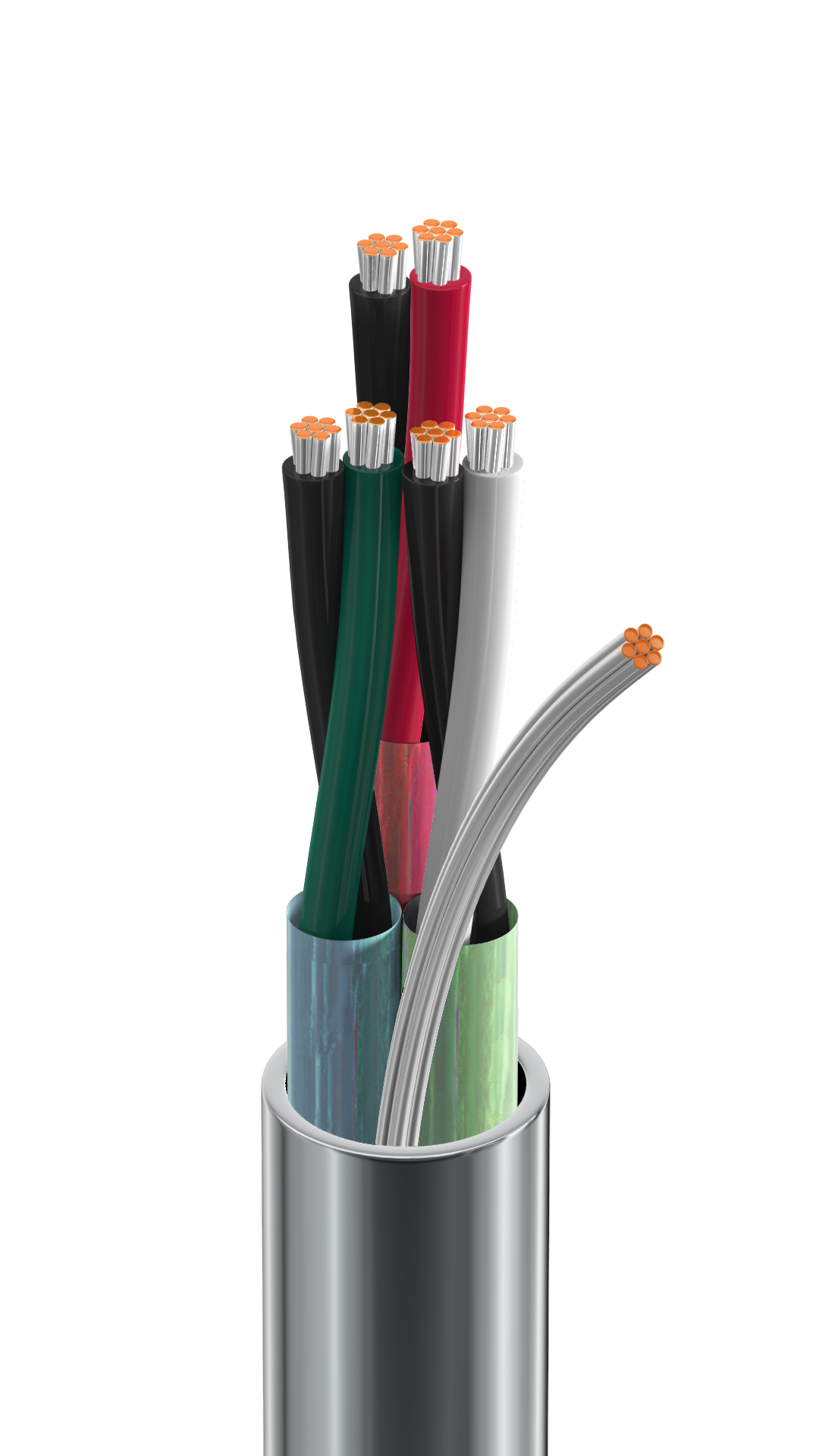

构造详情
导体
| 元件 | 元件数 | 尺寸 | 绞合 | 材料 |
|---|---|---|---|---|
| 线对 | 3 | 22AWG | 7x30 | TC - 镀锡铜 |
绝缘
| 元件 | 材料 | 标称厚度 | 标称绝缘直径 | 色标 |
|---|---|---|---|---|
| 线对 | PP - 聚丙烯 | 0.011 in（0.28 mm） | 0.050 in（1.3 mm） | 黑/红，黑/白，黑/绿 |
内屏蔽
| 元件 | 屏蔽类型 | 材料 | 覆盖率 | 引流线类型 | 备注 |
|---|---|---|---|---|---|
| 线对 | 屏蔽胶带 | 双层结构（铝+聚乙烯） | 100% | 22 AWG (7x30) TC | 每对 |
外层护套
| 材料 | 标称厚度 | 标称直径 |
|---|---|---|
| PVC - 聚氯乙烯 | 0.034 in（0.86 mm） | 0.273 in（6.93 mm） |
|
线缆外廓直径（标称） |
0.273 in（6.93 mm） |
|---|
电气特性
电气设备
| 元件 | 标称导体DCR | 标称内屏蔽DCR | 导体到导体标称电容 | 导体到其他（导体+屏蔽）标称电容 | 标称特性阻抗 | 标称传输速度 | 最大电流 |
|---|---|---|---|---|---|---|---|
| 线对 | 18.2 Ohm/1000ft | 12.39 Ohm/1000ft (40.65 Ohm/km) | 30 pF/ft (98 pF/m) | 55 pF/ft (180 pF/m) | 50 Ohm | 66% | 25ºC条件下每根导体2.8Amp |
电压
| UL额定电压 |
|---|
| 300 V (CM), 30 V (UL AWM 2919) |
机械特性
温度
| UL温度 | 运行 | 储存 |
|---|---|---|
| 80°C | -20°C至+80°C | -40°C 至+80 °C |
弯曲半径
| 静态最小值 | 安装最小值 |
|---|---|
| 2.7 in（69 mm） | 2.7 in（69 mm） |
|
最大拉伸张力 |
63.7 lb (28.9 kg) |
|---|---|
|
线缆毛重 |
39 lb/1000ft |
标准与合规性
|
环境适应性 |
室内 |
|---|---|
|
可持续发展 |
CA Prop 65 |
|
阻燃性/遇火反应 |
UL 1685 FT4荷载, IEC 60332-1-2 |
|
CPR合规性 |
CPR Euroclass: Eca; CPR UKCA类别：Eca |
|
NEC/UL合规性 |
Article 800, CM |
|
AWM合规性 |
AWM 2919 |
|
CEC / C（UL）合规性 |
CM |
|
欧洲指令合规性 |
欧盟CE标志，欧盟指令2011/65/EU (RoHS 2)，欧盟指令2012/19/EU (WEEE) |
|
英国监管合规性 |
UKCA标识 |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
|
静压室编号 |
88777, 87777, 82777 |
历史
|
更新和修订 |
修订编号：0.538 修订日期：2023年12月22日 |
|---|
零件编号
| 货号 | 颜色 | 收起类型 | 长度 | UPC/EAN | 脚注 |
|---|---|---|---|---|---|
| 8777.0030 | 铬黄 | 线盘 | 30 m | 8719605019493 | |
| 8777 060100 | 铬黄 | 线盘 | 100 ft | 612825216087 | |
| 8777.00U152 | 铬黄 | 非盘绕式 | 152 m | 8719605019516 | |
| 8777.01152 | 铬黄 | 线盘 | 152 m | 8719605019530 | |
| 8777 060250 | 铬黄 | 线盘 | 250 ft | 612825216124 | C |
| 8777.00305 | 铬黄 | 线盘 | 305 m | 8719605019509 | |
| 8777.00U305 | 铬黄 | 非盘绕式 | 305 m | 8719605019523 | |
| 8777 060500 | 铬黄 | 线盘 | 500 ft | 612825216148 | C |
| 8777 060U500 | 铬黄 | 非盘绕式 | 500 ft | 612825216070 | |
| 8777 0601000 | 铬黄 | 线盘 | 1,000 ft | 612825216094 | C |
| 8777 060U1000 | 铬黄 | 非盘绕式 | 1,000 ft | 612825216063 | |
| 8777.001000 | 铬黄 | 线盘 | 1,000 m | 8719605019486 | |
| 8777 0601640 | 铬黄 | 线盘 | 1,640 ft | 612825216117 | C |
| 8777.013048 | 铬黄 | 线盘 | 3,048 m | 8719605019547 | |
| 8777 0603280 | 铬黄 | 线盘 | 3,280 ft | 612825216131 | C |
| 8777 0605000 | 铬黄 | 线盘 | 5,000 ft | 612825216155 | C |
| 8777 06010000 | 铬黄 | 线盘 | 10,000 ft | 612825216100 | C Y |
