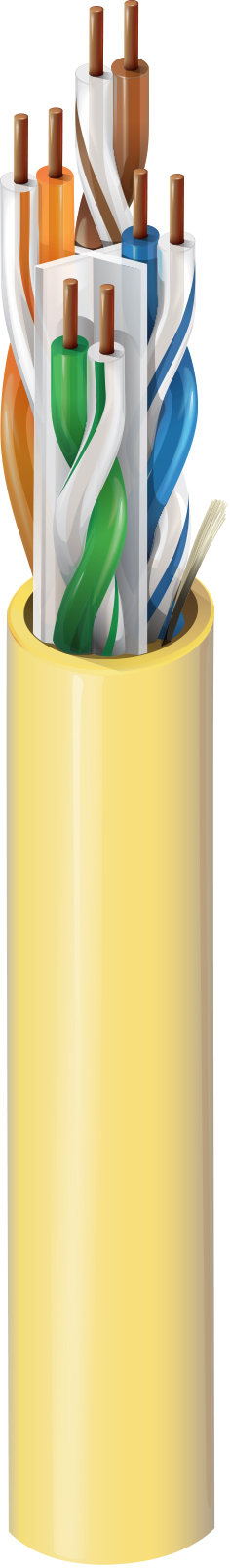

6类 + 优质线缆, 4对粘合, U/UTP, CMP

...
6类 + 优质楼宇布线水平线缆（400MHz）, 4对粘合, 23AWG实心裸铜导体, U/UTP, 静压室-CMP, Flamarrest® PVC-LS护套
英语
索取报价
分享
获得产品提醒

规格
报告错误
产品概述

适合应用

楼宇布线水平线缆, 以太网1000BASE-T, 以太网100BASE-TX, 以太网10BASE-T, PoE++, PoE+, PoE

专利

本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。
构造详情
导体
尺寸 绞合 材料 对数
23AWG 实心 BC - 裸铜 4
绝缘
材料 色标
FEP - 氟化乙丙烯 白/蓝条及蓝色、白/橙条及橙色、白/绿条及绿色、白/棕条及棕色

粘连线对

是

外层护套
隔离层 材料 材料商品名称 标称直径 是否有撕裂绳
Center Member（专利名X-Spline®） PVC - 聚氯乙烯 Flamarrest® 0.230 in（5.84 mm） 是

线缆外廓直径（标称）

0.230 in（5.84 mm）

电气特性
电气设备
最大导体DCR 最高电容失衡
77 Ohm/km (23 Ohm/1000ft) 90 pF/100m
延迟
频率 最大延迟 最大延迟偏差 标称传输速度 典型延迟偏差
100 MHz 537.6 ns/100m 35 ns/100m 72% 30 ns/100m
高频
频率[MHz] 最大插入损耗（衰减） 最低NEXT [dB] 最低PSNEXT [dB] 最低ACR [dB] 最低PSACR [dB] 最低ACRF（ELFEXT）[dB] 最低PSACRF（PSELFEXT）[dB] 最低RL（回波损耗）[dB] 最大/最小输入阻抗（未拟合）[欧姆] 最大/最小拟合阻抗[欧姆]
1 2.0 dB/100m 84.3 82.3 80.3 80.3 76.8 73.8 20.0 100 ± 15
4 3.7 dB/100m 75.3 73.3 69.5 69.5 64.8 61.8 23.6 100 ± 15 100 ± 12
8 5.3 dB/100m 70.8 68.8 63.5 63.5 58.7 55.7 25.3 100 ± 15 100 ± 10.4
10 5.9 dB/100m 69.3 67.3 61.4 61.4 56.8 53.8 26.0 100 ± 15 100 ± 8
16 7.4 dB/100m 66.2 64.2 56.8 56.8 52.7 49.7 26.0 100 ± 15 100 ± 7.3
20 8.3 dB/100m 64.8 62.8 54.4 54.4 50.8 47.8 26.0 100 ± 15 100 ± 5.7
25 9.4 dB/100m 63.3 61.3 52.0 52.0 48.8 45.8 25.5 100 ± 15 100 ± 5
31.25 10.5 dB/100m 61.9 59.9 49.4 49.4 46.9 43.9 25.0 100 ± 15 100 ± 5
62.5 15.1 dB/100m 57.4 55.4 40.3 40.3 40.9 37.9 23.5 100 ± 15 100 ± 5
100 19.3 dB/100m 54.3 52.3 33.0 33.0 36.8 33.8 22.5 100 ± 15 100 ± 5
155 24.5 dB/100m 51.4 49.4 24.9 24.9 33.0 30.0 21.6 100 ± 22 100 ± 5
200 28.2 dB/100m 49.8 47.8 19.6 19.6 30.8 27.8 21.0 100 ± 22 100 ± 5
250 31.8 dB/100m 48.3 46.3 14.5 14.5 28.8 25.8 20.5 100 ± 32 100 ± 5
300 35.2 dB/100m 47.1 45.1 9.9 9.9 27.3 24.3 20.1 100 ± 32 100 ± 5
350 38.4 dB/100m 46.1 44.1 5.7 5.7 25.9 22.9 19.8 100 ± 32 100 ± 5
400 41.5 dB/100m 45.3 43.3 1.8 1.8 24.8 21.8 19.5 100 ± 32 100 ± 5
450 44.3 dB/100m 44.5 42.5 23.7 20.7 19.2 100 ± 32 100 ± 5
500 47.1 dB/100m 43.8 41.8 22.8 19.8 19.0 100 ± 32 100 ± 5
550 49.7 dB/100m 43.2 41.2 22.0 19.0 18.8 100 ± 32 100 ± 5
600 52.3 dB/100m 42.6 40.6 21.2 18.2 18.7 100 ± 32 100 ± 5
650 54.8 dB/100m 42.1 40.1 20.5 17.5 18.5 100 ± 32 100 ± 5
电压
UL额定电压
300 V (CMP), 300 V (CL3P)
机械特性
温度
UL温度 运行 安装 储存
105°C -20°C至+75°C 0°C至+50°C -20°C至+75°C
弯曲半径
静态最小值 安装最小值
0.5 in（13 mm） 2.5 in（64 mm）

最大拉伸张力

40 lb（18 kg）

线缆毛重

31 lb/1000ft

标准与合规性

环境适应性

室内静压室

可持续发展

Product Lens™，具备环境产品声明(EPD)

阻燃性/遇火反应

NFPA 262, UL 910（静压室），FT6, IEC 60332-1-2

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

NEC/UL合规性

第800条， CMP， CMP-LP （0.6A）， CL3P-LP （0.6A）

CEC / C（UL）合规性

CMP

ICEA合规性

S-116-732

IEEE合规性

IEEE 802.3bt 1型、2型、3型、4型

NEMA合规性

ANSI/NEMA WC-66

数据类别

6类

TIA/EIA合规

ANSI/TIA-568.2-D 6类

第三方性能验证

6类

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

CENELEC合规性

依据EN50174-2 = a的隔离等级

欧洲指令合规性

欧盟指令2015/863/EU（RoHS 2修正案）、REACH、欧盟指令2011/65/EU（RoHS 2）、欧盟指令2012/19/EU（WEEE）、REACH：2020-01-16

英国监管合规性

UKCA标识

APAC合规性

中国RoHS II（GB/T26572-2011）

非静压室编号

3632

产品说明

备注

电参数值即基于线缆测试以及典型Belden系统中的代表性性能得出的预期值。400 MHz以上的值仅适用于工程设计信息。印制信息包括递减长度（英尺/米）标记，从最大收线长度至0。
