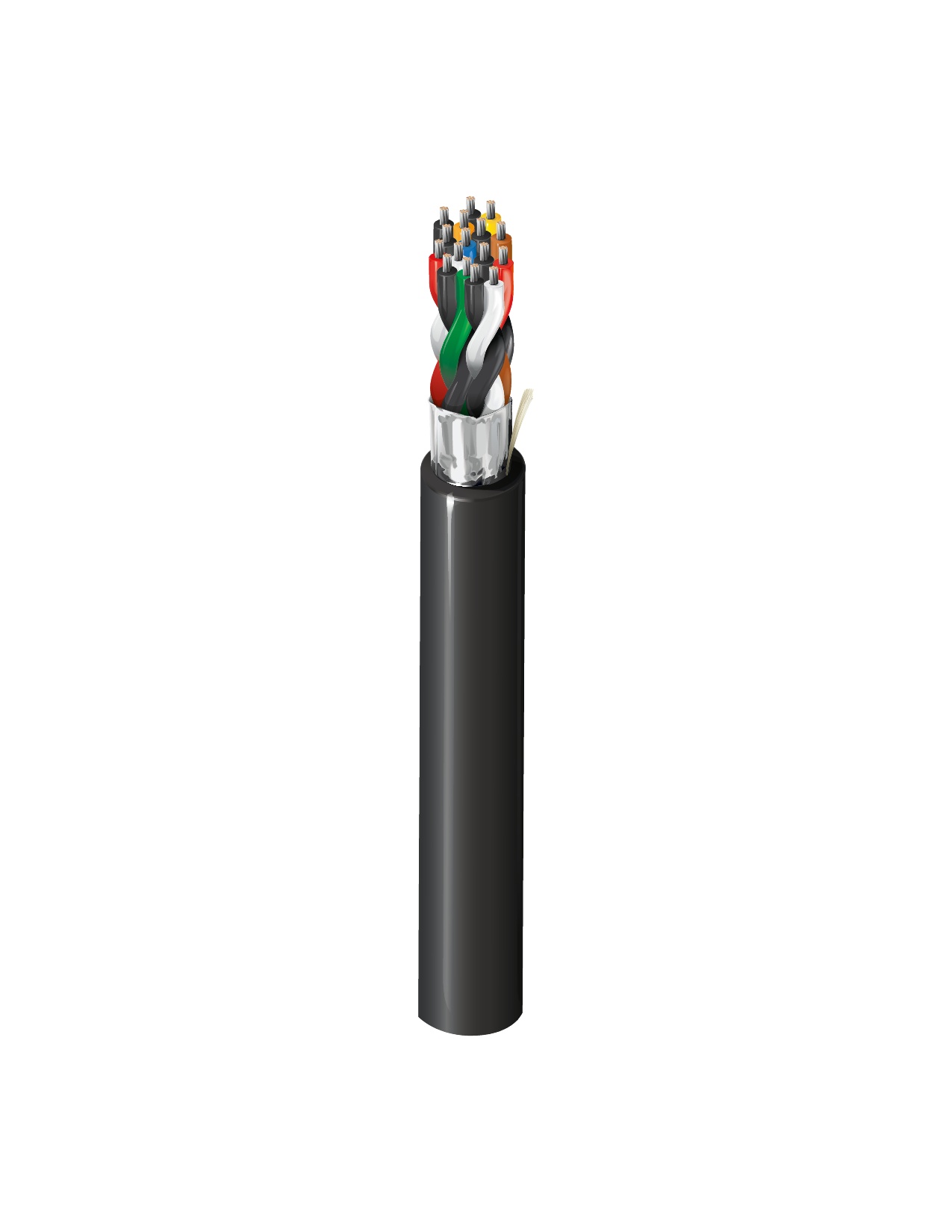

DEDN188F

室内/户外Digital Electricity™, 8对#18绞合TC, O/A箔, PVC护套, CL4, CMG, 潮湿场所

...
室内/户外Digital Electricity™铜线, 8双绞合线18 AWG (7 x 26)镀锡铜多股绞线, PVC绝缘, 通体箔屏蔽, 黑色PVC护套, 是否有撕裂绳, CL4, CMG, 潮湿场所, 2000英尺卷轴
英语
索取报价
分享
获得产品提醒

规格
报告错误
产品概述

适合应用

Digital Electricity™, 故障管理电力系统（FMPS）, 远程供电, 潮湿场所, 管内敷设

物理特性（总体）
导体
AWG 绞合 材料 对数
18 7x26 TC - 镀锡铜 8

总对数

8

绝缘
材料 标称壁厚
PVC - 聚氯乙烯 0.017英寸
颜色表
编号 颜色
1 黑/红
2 黑/白
3 黑/绿
4 黑/蓝
5 黑/黄
6 黑/棕
7 黑/橙
8 红/白
外屏蔽
类型 材料 材料商品名称 覆盖率[%] 引流线材料 引流线AWG
屏蔽胶带 双层结构（铝+聚乙烯） Beldfoil® 100% TC - 镀锡铜 20
外层护套
材料 标称直径 标称壁厚
PVC - 聚氯乙烯 0.524英寸 0.040英寸
电气特性
导体DCR
标称导体DCR 标称外屏蔽DCR
6.4 Ohm/1000ft 7.1 Ohm/1000ft
电容
导体到导体标称电容 导体到其他导体或屏蔽的标称电容
26.75 pF/ft 28 pF/ft
电流
最大推荐电流[A]
25ºC条件下每根导体4 Amp（35°C温升）
电压
UL额定电压
450 V RMS
温度范围

UL温度等级

105°C

工作温度范围

-30°C至+105°C

机械特性

线缆毛重

157 lb/1000ft

最大拉伸张力

360磅

最小弯曲半径/短轴

5.24英寸
标准

NEC条款

第725条，第800条

NEC/(UL) 合规性

CL4-FMP (2.5A), CL3, CMG

CEC/C(UL) 合规性

CMG

UL AWM型号合规性

AWM 2464
适用环境和其他计划

欧盟指令 2000/53/EC（ELV）

是

欧盟指令 2003/11/EC（BFR）

是

欧盟指令 2011/65/EU（RoHS 2）

是

欧盟指令 2012/19/EU（WEEE）

是

欧盟指令 2015/863/EU（RoHS 2 修正案）

是

欧盟指令合规性

欧盟指令 2003/11/EC（BFR）

欧盟CE标志

是

欧盟REACH SVHC合规性 (年-月-日)

2020-01-28

适合性

适合性 - 室内

是

适合性 - 户外

是

适合性 - 耐晒性

是

阻燃性，LS0H，毒性测试

UL阻燃性

UL 1685 FT4荷载

IEEE阻燃性

1202

历史

更新和修订

修订编号：0.110 修订日期：2023年12月22日

显示所有规格
隐藏规格说明
零件编号
货号 颜色 长度
DEDN188F 黑色 2,000 ft
