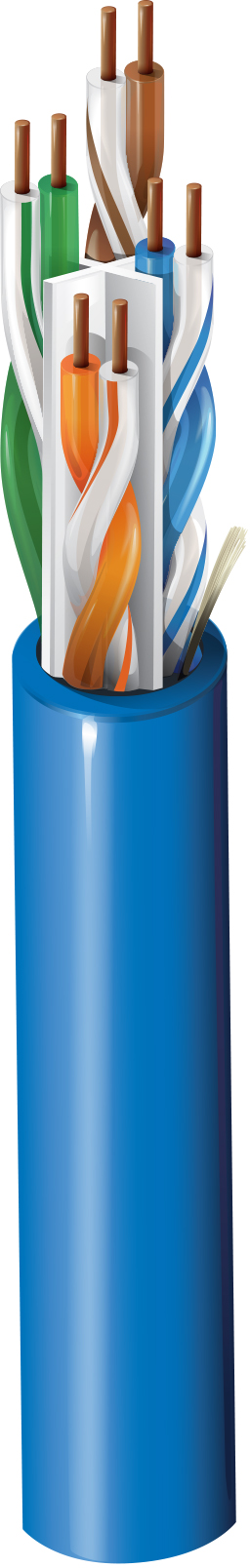

3612

6类 + 优质线缆, 4对, U/UTP, CMR

...
6类 + 优质楼宇布线水平线缆（400MHz）, 4对, 23AWG实心裸铜导体, U/UTP, 立管CMR, PVC护套
英语
索取报价
分享
获得产品提醒

规格
报告错误
产品概述

适合应用

楼宇布线水平线缆, 以太网1000BASE-T, 以太网100BASE-TX, 以太网10BASE-T, PoE++, PoE+, PoE

专利

本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。
构造详情
导体
尺寸 绞合 材料 对数
23AWG 实心 BC - 裸铜 4
绝缘
材料 色标
PO - 聚烯烃 白/蓝条及蓝色、白/橙条及橙色、白/绿条及绿色、白/棕条及棕色
外层护套
隔离层 材料 标称直径 是否有撕裂绳
Center Member（专利名X-Spline®） PVC - 聚氯乙烯 0.231 in（5.87 mm） 是

线缆外廓直径（标称）

0.231 in（5.87 mm）

电气特性
电气设备
最大导体DCR 最高电容失衡
77 Ohm/km (23 Ohm/1000ft) 330 pF/100m
延迟
频率 最大延迟 最大延迟偏差 标称传输速度 典型延迟偏差
100 MHz 537.6 ns/100m 35 ns/100m 70% 35 ns/100m
高频
频率[MHz] 最大插入损耗（衰减） 最低NEXT [dB] 最低PSNEXT [dB] 最低ACR [dB] 最低PSACR [dB] 最低ACRF（ELFEXT）[dB] 最低PSACRF（PSELFEXT）[dB] 最低RL（回波损耗）[dB] 最大/最小输入阻抗（未拟合）[欧姆]
1 2.0 dB/100m 84.3 82.3 80.3 80.3 76.8 73.8 20.0 100 ± 15
4 3.7 dB/100m 75.3 73.3 69.5 69.5 64.8 61.8 23.6 100 ± 15
8 5.3 dB/100m 70.8 68.8 63.5 63.5 58.7 55.7 25.3 100 ± 15
10 5.9 dB/100m 69.3 67.3 61.4 61.4 56.8 53.8 26.0 100 ± 15
16 7.4 dB/100m 66.2 64.2 56.8 56.8 52.7 49.7 26.0 100 ± 15
20 8.3 dB/100m 64.8 62.8 54.4 54.4 50.8 47.8 26.0 100 ± 15
25 9.4 dB/100m 63.3 61.3 52.0 52.0 48.8 45.8 25.5 100 ± 15
31.25 10.5 dB/100m 61.9 59.9 49.4 49.4 46.9 43.9 25.0 100 ± 15
62.5 15.1 dB/100m 57.4 55.4 40.3 40.3 40.9 37.9 23.5 100 ± 15
100 19.3 dB/100m 54.3 52.3 33.0 33.0 36.8 33.8 22.5 100 ± 15
155 24.5 dB/100m 51.4 49.4 24.9 24.9 33.0 30.0 21.6 100 ± 22
200 28.2 dB/100m 49.8 47.8 19.6 19.6 30.8 27.8 21.0 100 ± 22
250 31.8 dB/100m 48.3 46.3 14.5 14.5 28.8 25.8 20.5 100 ± 32
300 35.2 dB/100m 47.1 45.1 9.9 9.9 27.3 24.3 20.1 100 ± 32
350 38.4 dB/100m 46.1 44.1 5.7 5.7 25.9 22.9 19.8 100 ± 32
400 41.5 dB/100m 45.3 43.3 1.8 1.8 24.8 21.8 19.5 100 ± 32
450 44.3 dB/100m 44.5 42.5 23.7 20.7 19.2 100 ± 32
500 47.1 dB/100m 43.8 41.8 22.8 19.8 19.0 100 ± 32
550 49.7 dB/100m 43.2 41.2 22.0 19.0 18.8 100 ± 32
600 52.3 dB/100m 42.6 40.6 21.2 18.2 18.7 100 ± 32
650 54.8 dB/100m 42.1 40.1 20.5 17.5 18.5 100 ± 32
电压
UL额定电压
300 V（CMR）
机械特性
温度
UL温度 运行 安装 储存
75°C -20°C至+75°C 0°C至+50°C -20°C至+75°C
弯曲半径
静态最小值 安装最小值
1.0 in（25 mm） 2.5 in（64 mm）

最大拉伸张力

25 lb（11 kg）

线缆毛重

25 lb/1000ft

标准与合规性

环境适应性

室内立管

可持续发展

Product Lens™，具备环境产品声明(EPD)

阻燃性/遇火反应

UL 1666立管、FT4、IEC 60332-1-2

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

NEC/UL合规性

CMR第800条

CEC / C（UL）合规性

CMR

ICEA合规性

S-116-732

IEEE合规性

IEEE 802.3bt 1型、2型、3型、4型

NEMA合规性

ANSI/NEMA WC-66

数据类别

6类

TIA/EIA合规

ANSI/TIA-568.2-D 6类

第三方性能验证

6类

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

CENELEC合规性

依据EN50174-2 = a的隔离等级

欧洲指令合规性

欧盟指令2015/863/EU（RoHS 2修正案）、REACH、欧盟指令2011/65/EU（RoHS 2）、欧盟指令2012/19/EU（WEEE）、REACH：2020-01-16

英国监管合规性

UKCA标识

APAC合规性

中国RoHS II（GB/T26572-2011）

静压室编号

3613

产品说明

备注

电参数值即基于线缆测试以及典型Belden系统中的代表性性能得出的预期值。400 MHz以上的值仅适用于工程设计信息。印制信息包括递减长度（英尺/米）标记，从最大收线长度至0。
历史

更新和修订

修订编号：0.548 修订日期：2024年04月29日

显示所有规格
隐藏规格说明
零件编号
货号 颜色 收起类型 长度 UPC 脚注
3612 0101000 黑色 线盘 1,000 ft 612825145707 C
3612 010A1000 黑色 盒内线盘 1,000 ft 612825145684 C
3612 010U1000 黑色 非盘绕式 1,000 ft 612825145691
3612 0061000 蓝色 线盘 1,000 ft 612825145585 C
3612 006A1000 蓝色 盒内线盘 1,000 ft 612825145561 C
3612 006U1000 蓝色 非盘绕式 1,000 ft 612825145578
3612 0062500 蓝色 线盘 2,500 ft 612825145592
3612 0081000 灰色 线盘 1,000 ft 612825145639 C
3612 008A1000 灰色 盒内线盘 1,000 ft 612825335061 C
3612 008U1000 灰色 非盘绕式 1,000 ft 612825145622
3612 0051000 绿色 线盘 1,000 ft 612825145554 C
3612 005A1000 绿色 盒内线盘 1,000 ft 612825145530 C
3612 005U1000 绿色 非盘绕式 1,000 ft 612825145547
3612 003A1000 橙色 盒内线盘 1,000 ft 612825145479 C
3612 003U1000 橙色 非盘绕式 1,000 ft 612825145486
3612 007A1000 紫色 盒内线盘 1,000 ft 612825145608 C
3612 007U1000 紫色 非盘绕式 1,000 ft 612825145615
3612 0091000 白色 线盘 1,000 ft 612825145660 C
3612 009A1000 白色 盒内线盘 1,000 ft 612825145646 C
3612 009U1000 白色 非盘绕式 1,000 ft 612825145653
3612 0092500 白色 线盘 2,500 ft 612825145677
3612 0041000 黄色 线盘 1,000 ft 612825145516 C
3612 004A1000 黄色 盒内线盘 1,000 ft 612825145493 C
3612 004U1000 黄色 非盘绕式 1,000 ft 612825145509
3612 0042500 黄色 线盘 2,500 ft 612825145523
