规格
产品概述
| 适合应用 | 高柔韧性, 自动化, 机器人, 暴露于石油和汽油中, 恶劣环境, IIoT, 工厂或过程自动化, IP摄像头和设备, 数据通信, 等 |
|---|

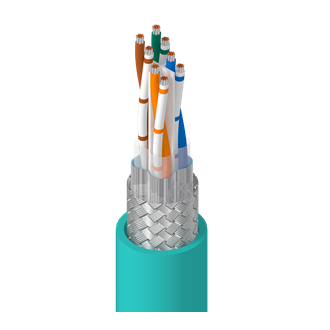

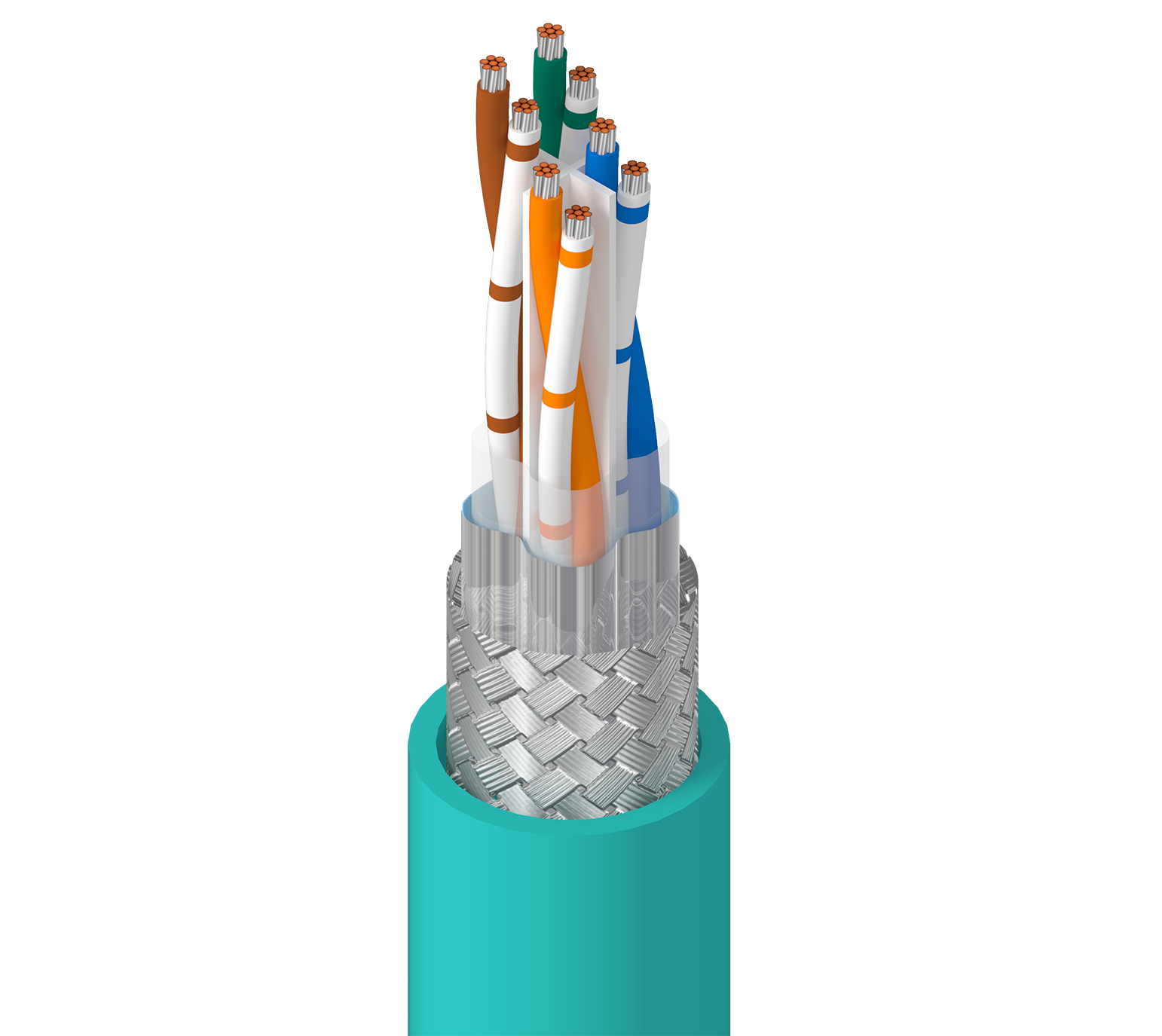

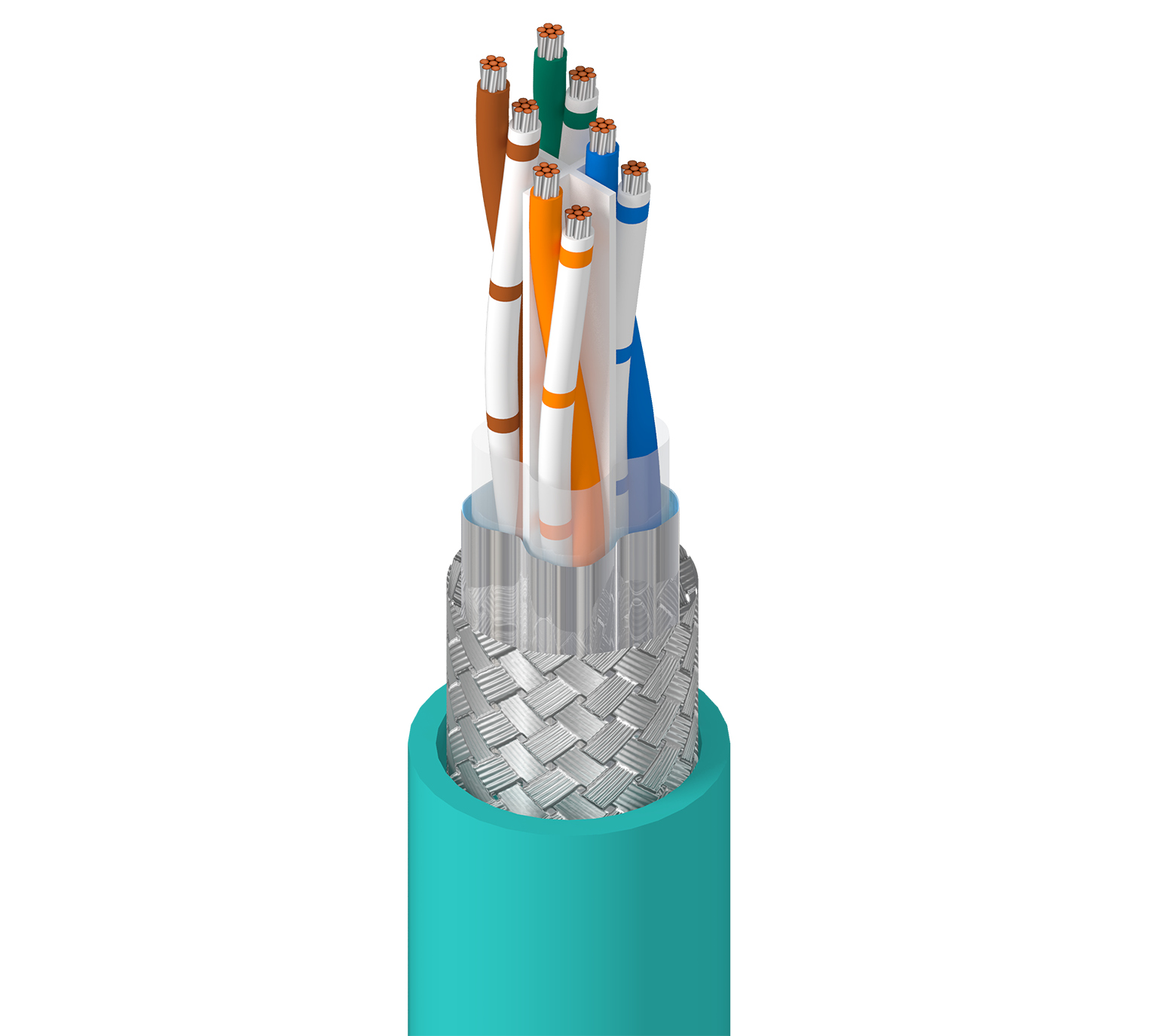

构造详情
导体
| 元件 | 尺寸 | 绞合 | 材料 | 对数 |
|---|---|---|---|---|
| 线对 | 24AWG | 7x32 | TC - 镀锡铜 | 4 |
绝缘
| 元件 | 材料 | 标称绝缘直径 | 色标 |
|---|---|---|---|
| 线对 | PE - 聚乙烯 | 0.045 in（1.1 mm） | 蓝色和白色/蓝色，橙色和白色/橙色，绿色和白色/绿色，棕色和白色/棕色 |
外屏蔽
| 屏蔽类型 | 材料 | 覆盖率 |
|---|---|---|
| 屏蔽胶带 | 双层结构（铝+聚乙烯） | 100% |
| 编织 | 镀锡铜（TC） | 75% |
外层护套
| 材料 | 标称直径 |
|---|---|
| TPE - 热塑性弹性体 | 0.322 in（8.18 mm） |
|
线缆外廓直径（标称） |
0.322 in（8.18 mm） |
|---|
电气特性
电气设备
| 最大导体DCR |
|---|
| 28.8 Ohm/1000ft |
延迟
| 最大延迟 | 最大延迟偏差 | 标称传输速度 |
|---|---|---|
| 540 ns/100m | 45 ns/100m | 67% |
高频
| 频率[MHz] | 最大插入损耗（衰减） | 最低NEXT [dB] | 最低PSNEXT [dB] | 最低ACRF（ELFEXT）[dB] | 最低PSACRF（PSELFEXT）[dB] | 最低RL（回波损耗）[dB] | 最大/最小输入阻抗（未拟合）[欧姆] | 最大/最小拟合阻抗[欧姆] | 最低TCL [dB] | 最低ELTCTL [dB] | 最大表面转移阻抗 [mOhm/m] | 最小耦合衰减 [dB] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2.5 dB/100m | 74.3 dB | 72.3 dB | 67.8 | 64.8 | 20.0 | 100 ± 15 | 100 +/- 10 | 40.0 | 35.0 | 50.0 | |
| 4 | 4.6 dB/100m | 65.3 | 63.3 | 55.8 | 52.8 | 23.0 | 100 ± 15 | 100 ± 15 | 40.0 | 23.0 | 75.9 | |
| 8 | 6.4 dB/100m | 60.8 | 58.8 | 49.7 | 46.7 | 24.5 | 100 ± 15 | 100 ± 15 | 40.0 | 16.9 | 93.5 | |
| 10 | 7.1 dB/100m | 59.3 | 57.3 | 47.8 | 44.8 | 25.0 | 100 ± 15 | 100 ± 15 | 40.0 | 15.0 | 100.0 | |
| 16 | 9.0 dB/100m | 56.2 | 54.2 | 43.7 | 40.7 | 25.0 | 100 ± 15 | 100 ± 15 | 38.0 | 10.9 | 135.3 | |
| 20 | 10.1 dB/100m | 54.8 | 52.8 | 41.8 | 38.8 | 25.0 | 100 ± 15 | 100 ± 15 | 37.0 | 9.0 | 155.8 | |
| 25 | 11.3 dB/100m | 53.3 | 51.3 | 39.8 | 36.8 | 24.2 | 100 ± 15 | 100 ± 15 | 36.0 | 7.0 | 179.5 | |
| 31.25 | 12.6 dB/100m | 51.9 | 49.9 | 7.9 | 34.9 | 23.3 | 100 ± 15 | 100 ± 10 | 35.1 | 5.5 | 85 | |
| 62.5 | 18.0 dB/100m | 47.4 | 45.4 | 31.9 | 28.9 | 20.7 | 100 ± 15 | 100 ± 10 | 32 | 85 | ||
| 100 | 23.0 dB/100m | 44.3 | 42.3 | 27.8 | 24.8 | 19.0 | 100 ± 15 | 100 ± 10 | 30.0 | 85 | ||
| 200 | 33.1 dB/100 | 39.8 | 37.8 | 21.8 | 18.8 | 19.0 | 100 ± 15 | 100 ± 10 | 27.0 | 78.9 | ||
| 250 | 37.3 dB/100m | 38.3 | 36.3 | 19.8 | 16.8 | 15.6 | 100 ± 32 | 100 ± 10 | 26.0 | 77 | ||
| 300 | 41.1 dB/100m | 37.1 | 35.1 | 18.3 | 15.3 | 14.9 | 100 ± 32 | 100 ± 10 | 25.2 | 75.5 | ||
| 400 | 48.1 dB/100m | 35.3 | 33.3 | 15.8 | 12.8 | 13.8 | 100 ± 32 | 100 ± 10 | 24.0 | 72.9 | ||
| 500 | 54.3 dB/100m | 33.8 | 31.8 | 13.8 | 10.8 | 13.0 | 100 ± 32 | 100 ± 10 | 23.0 | 71.0 |
电压
| UL额定电压 |
|---|
| 600 V （UL 2463） |
机械特性
温度
| UL温度 | 运行 | 安装 | 储存 |
|---|---|---|---|
| 75°C | -40°C至+75°C | -20°C至+80°C | -40°C至+80°C |
弯曲半径
| 静态最小值 | 安装最小值 | 弯曲最小值 |
|---|---|---|
| 2.58 in（65.5 mm） | 2.58 in（65.5 mm） | 2.58 in（65.5 mm） |
|
最大拉伸张力 |
44 lb（20 kg） |
|---|---|
|
线缆毛重 |
48 lb/1000ft |
标准与合规性
|
环境适应性 |
室内/室外，室内，室外，耐晒，抗紫外线，耐油 |
|---|---|
|
阻燃性/遇火反应 |
UL 1666 - 立管， VW-1 |
|
NEC/UL合规性 |
第800条，CMX户外，CMR |
|
AWM合规性 |
AWM 2463 |
|
CEC / C（UL）合规性 |
CMR-CMX户外 |
|
数据类别 |
6A类 |
|
TIA/EIA合规 |
ANSI/TIA-568.2-D 6A类 |
|
欧洲指令合规性 |
欧盟CE标识，欧盟指令2015/863/欧盟（RoHS 2修正案），欧盟指令2011/65/欧盟（RoHS 2） |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
历史
|
更新和修订 |
修订编号：0.189 修订日期：2024年05月15日 |
|---|
