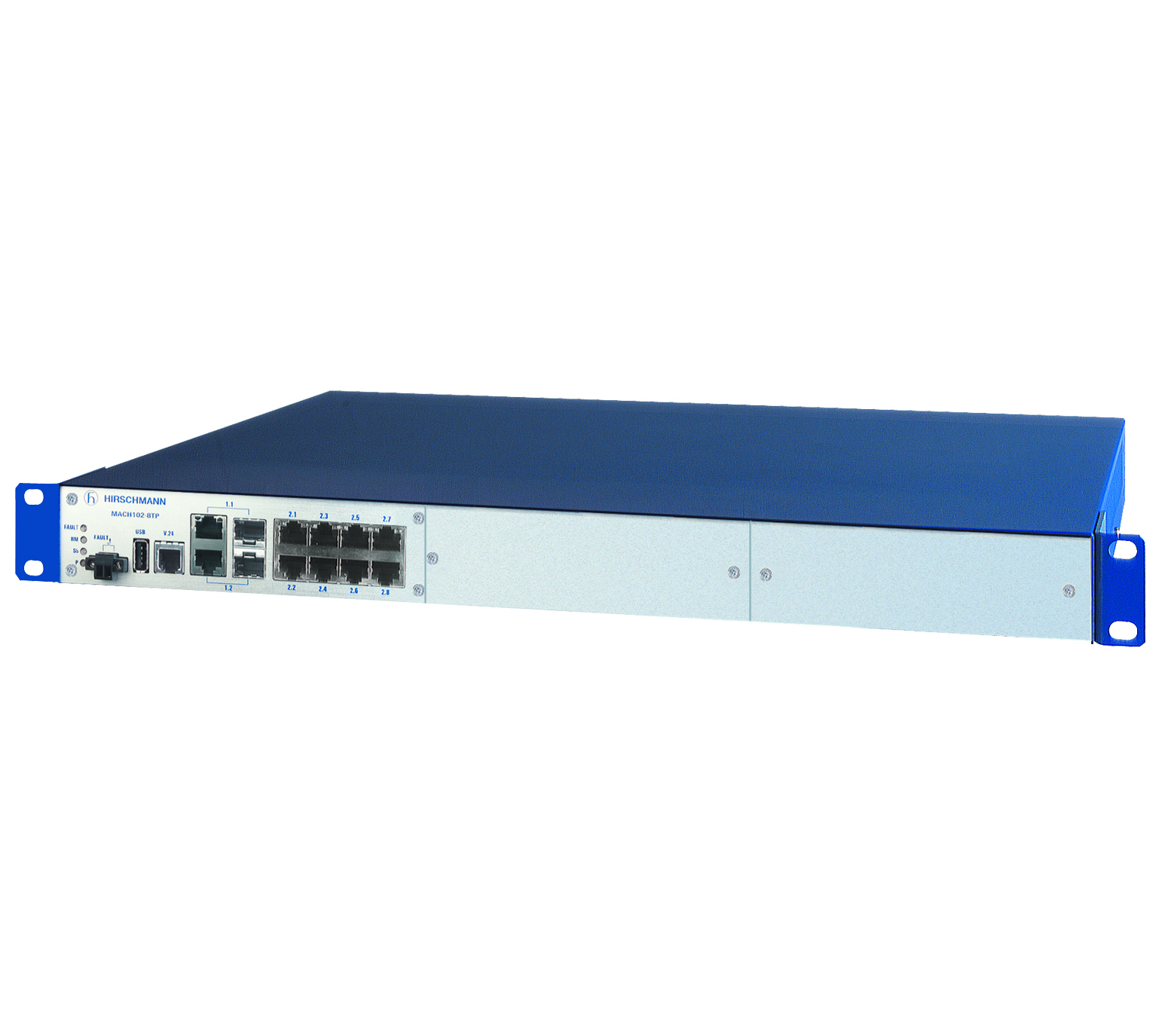

MACH102-8TP

带2个媒体插槽的管理型10端口快速以太网19英寸交换机

...
26端口快速以太网/千兆以太网工业工作组交换机(固定安装:2个GE端口, 8个FE端口;通过媒体模块:16个FE端口), 管理型, 第2层软件专业版, 存储和转发交换, 无风扇设计

可用地区:全球
生命周期状态:有限可用性/被动
获得产品提醒

规格
产品描述

描述

26端口快速以太网/千兆以太网工业工作组交换机(固定安装:2个GE端口,8个FE端口;通过媒体模块:16个FE端口),管理型,第2层软件专业版,存储和转发交换,无风扇设计

端口类型和数量

多达26个以太网端口,其中包括可以通过媒体模块实现的多达16个快速以太网端口;8个TP(10/100 BASE-TX,RJ45)快速以太网端口,以及2个固定安装的千兆光电复用口

产品生命周期

生命周期

可用性有限/被动 - 产品即将进入生命周期结束

上架时间

无源

最后订购日期

2023-12-31

最后交货日期

2024-06-30

更多接口

电源/信号触点

1个插入式接线盒,2引脚,输出可手动或自动切换(最大1 A,24 V DC或24 V AC)

V.24接口

1个RJ11插座,用于设备配置的串行接口

USB接口

1个用于连接自动配置适配器ACA21-USB的USB接口

网络规模 - 线缆长度

Twisted Pair Cable Length

0-100 m

Cable Length of 9/125 µm Single Mode Fiber

快速以太网:参见SFP LWL模块M-FAST SFP-SM/LC和M-FAST SFP-SM+/LC;千兆以太网:参见SFP LWL模块M-SFP-LX/LC

Cable Length of 9/125 µm LH Single Mode Fiber

快速以太网:参见SFP LWL模块M-FAST SFP-LH/LC;千兆以太网:参见SFP LWL模块M-SFP-LH/LC和M-SFP-LH+/LC

Cable Length of 50/125 µm Multimode Fiber

快速以太网:参见SFP LWL模块M-FAST SFP-MM/LC;千兆以太网:参见SFP LWL模块M-SFP-SX/LC和M-SFP-LX/LC

Cable Length of 62.5/125 µm Multimode Fiber

快速以太网:参见SFP LWL模块M-FAST SFP-MM/LC;千兆以太网:参见SFP LWL模块M-SFP-SX/LC和M-SFP-LX/LC

网络规模 - 可级联性

线型/星型拓扑结构

任意

多个环结构(HIPER环)交换机

50(重构时间 0.3秒)

电源要求

工作电压

100 - 240 VAC,47 - 63 Hz

Power Consumption

12 W(不含媒体模块)

电源热输出(单位:BTU (IT)/h)

41(不含媒体模块)

冗余功能

HIPER环,MRP,MSTP,RSTP - IEEE802.1D-2004,MRP和RSTP gleichzeitig,链路聚合,双归属,链路聚合

软件

Switching Functions

禁用学习(集线器功能),独立VLAN学习,快速老化,静态单播/组播地址,QoS/端口优先级(802.1D/p),TOS/DSCP优先级,每端口的出口广播限制器,流量控制(802.3X),VLAN(802.1Q),GARP VLAN注册协议(GVRP),VLAN双标签(QinQ),语音VLAN,GARP组播注册协议(GMRP),IGMP Snooping/Querier(v1/v2/v3)

Redundancy Functions

Advanced Ring Configuration for MRP, High availability cluster mode based on K8s platform, with three physical machines for one logical DAC entity, ideal for large scale network deployment, High Availability Seamless Redundancy Protocol (HSR) (IEC62439-3), Fast HIPER-Ring, Link Aggregation with LACP, MSTP (802.1Q), MRP over Link Aggregation, RSTP Guards, RSTP (Rapid Spanning Tree Protocol), MRP Client, RSTP 802.1D-2004

Network Management Functions

双软件镜像支持,TFTP,LLDP(802.1AB),LLDP-MED,SSHv1,SSHv2,V.24, HTTP,HTTPS,Trap,SNMP v1/v2/v3,Telnet

Diagnostic Functions

管理地址冲突检测,地址再学习检测,MAC通知,信号触点,设备状态指示,TCPDump,LED,系统日志,带自动禁用功能的端口监控,链路抖动检测,过载检测,双工不匹配检测,链接速度和双工监控,RMON(1,2,3,9),端口镜像1:1,端口镜像8:1,端口镜像N:1,系统信息,冷启动自检,铜缆测试,SFP管理,配置检查对话框,交换机转存

配置

自动配置适配器ACA11有限支持(RS20/30/40,MS20/30),自动配置撤销(回滚),配置指纹,带自动配置功能的BOOTP/DHCP客户端,DHCP服务器:每个端口,DHCP服务器:每个VLAN的资源池,DHCP服务器:Option 43,自动配置适配器ACA21/22(USB),HiDiscovery,带Option 82的DHCP中继,命令行接口(CLI),CLI脚本编写,全功能MIB支持,基于Web的管理,上下文关联帮助

Security Features

基于IP的端口安全,基于MAC的端口安全,采用802.1X协议的基于端口的访问控制,Guest/未经身份验证的VLAN,RADIUS VLAN分配,每个端口的多客户端身份验证,MAC身份验证绕过,访问被VLAN限制的管理功能,HTTPS证书管理,受限管理访问,适当的使用横幅,SNMP日志,本地用户管理,通过RADIUS实现远程身份验证

时间同步

带缓冲的实时时钟,SNTP客户端,SNTP服务器

工业概况

EtherNet/IP协议、PROFINET IO协议

其他

人工线缆交叉

环境条件

MTBF(MIL-HDBK 217F:Gb 25 ºC)

(不含媒体模块)15.67年

工作温度

0-+50 °C

Minimum Storage Temperature

-20-+85 °C

Non-Condensing Relative Humidity

10-95 %

尺寸(宽x高x深)

448 mm x 44 mm x 310 mm(不含固定支架)

重量

3.60 kg

Mount Type

19"控制机柜

IP Protection Rating

IP20

EMC干扰耐受性

EN 61000-4-2静电放电(ESD)抗扰度试验

4 kV接触放电,8 kV空气放电

EN 61000-4-3电磁场抗扰度试验

10 V/m(80-2700 MHz)

EN 61000-4-4电快速瞬变脉冲群抗扰性试验

2 kV电源线,4 kV数据线

EN 61000-4-5浪涌电压抗扰度试验

电源线:2 kV(线/地),1 kV(线/线),4 kV数据线

EN 61000-4-6传导抗扰度试验

10 V(150 kHz-80 MHz)

EMC辐射抗扰度

EN 55022

EN 55022 A级

FCC 47CFR Part 15

FCC 47CFR第15部分,A级

认证

工业控制设备的安全性

cUL 508

信息技术设备的安全性

cUL 60950-1

可靠性

保修

60个月(详情请参考保修条款)

交付清单和配件

需单独订购配件

快速以太网SFP模块、千兆以太网SFP模块、自动配置适配器ACA21-USB、终端线缆、Industrial Hivision网络管理软件

交付清单

MACH100设备、用于信号触点的接线盒、配有紧固螺丝的2个支架(已预先装配好)、带黏胶机架支脚、不发热装置线缆——欧洲型号

其他说明

产品文档

https://www.doc.hirschmann.com

证书

https://www.doc.hirschmann.com/certificates.html

软件下载

https://hirschmann-support.belden.com/en-US/downloads

历史

更新和修订

修订编号:0.171 修订日期:2025年03月25日

零件编号
货号 类型
943969001 MACH102-8TP
