规格
产品概述
| 适合应用 | 数字麦克风；用于数字音频的柔性互连线缆 |
|---|

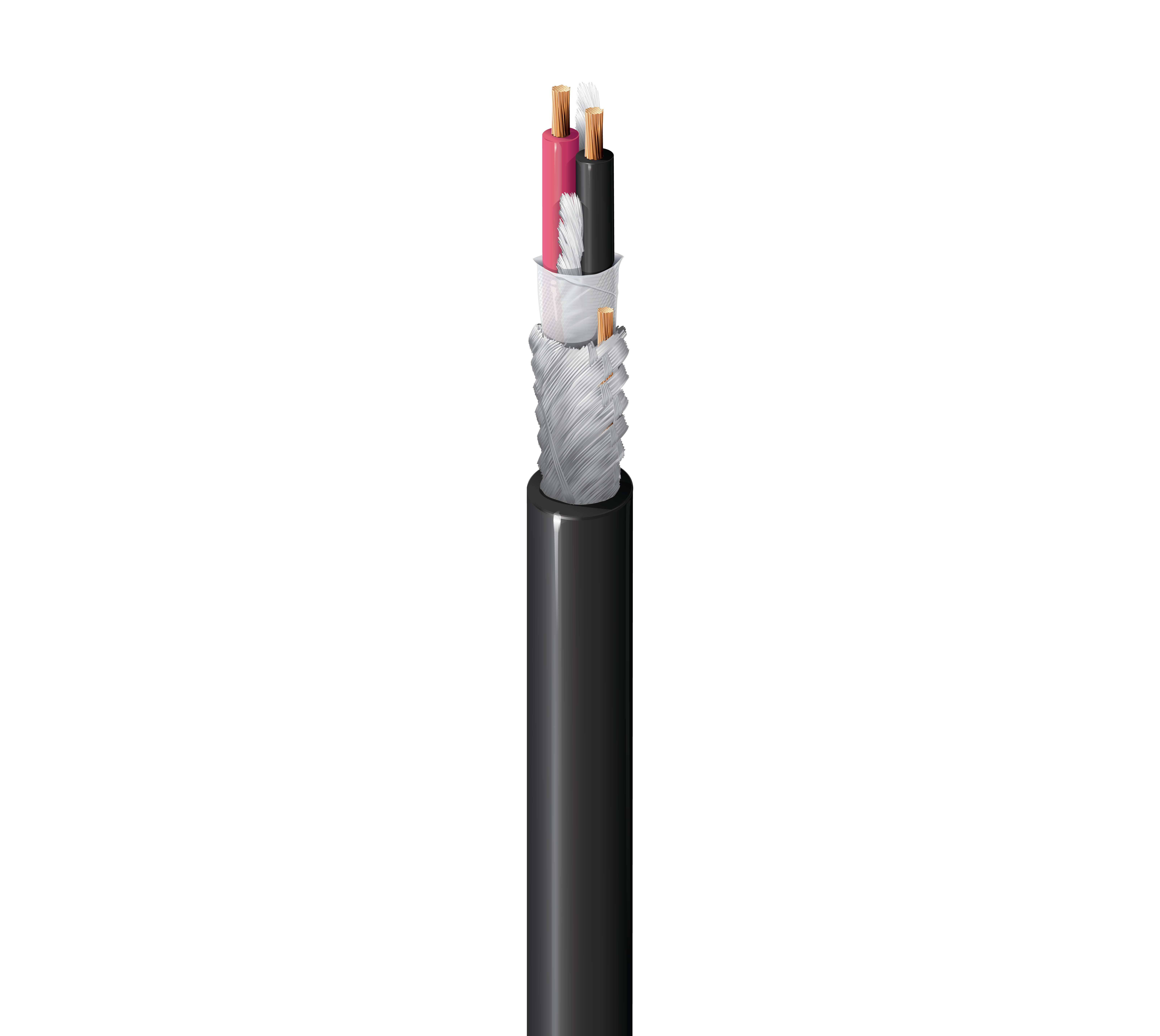

构造详情
导体
| 元件 | 元件数 | 尺寸 | 绞合 | 材料 |
|---|---|---|---|---|
| 线对 | 1 | 24AWG | 42x40 | BC - 裸铜 |
绝缘
| 元件 | 材料 | 标称厚度 | 标称绝缘直径 | 色标 | 备注 |
|---|---|---|---|---|---|
| 线对 | PE——聚乙烯（泡沫） | 0.017 in（0.43 mm） | 0.058 in（1.5 mm） | 红/黑 | HDPE |
外屏蔽
| 屏蔽类型 | 材料 | 覆盖率 | 引流线类型 | 备注 |
|---|---|---|---|---|
| 双螺旋编织 | 镀锡铜（TC） | 95% | 26 AWG（30x40）裸铜 | 纸带位于编织层下，纸带上覆有排流线 |
外层护套
| 材料 | 标称厚度 | 标称直径 |
|---|---|---|
| PVC - 聚氯乙烯 | 0.037 in（0.94 mm） | 0.211 in（5.36 mm） |
|
线缆外廓直径（标称） |
0.211 in（5.36 mm） |
|---|
电气特性
电气设备
| 元件 | 标称导体DCR | 导体到导体标称电容 | 导体到其他（导体+屏蔽）标称电容 | 标称特性阻抗 | 标称传输速度 | 最大电流 |
|---|---|---|---|---|---|---|
| 线对 | 23.7 Ohm/1000ft | 12 pF/ft (39 pF/m) | 26 pF/ft (85 pF/m) | 110 Ohm | 76% | 30°C时每根导体3.8 Amp |
电压
| 额定电压 |
|---|
| 100 V |
机械特性
温度
| UL温度 | 运行 |
|---|---|
| 60°C | -20°C至+60°C |
弯曲半径
| 静态最小值 | 安装最小值 |
|---|---|
| 2.1 in（53 mm） | 2.1 in（53 mm） |
|
最大拉伸张力 |
40 lb（18 kg） |
|---|---|
|
线缆毛重 |
23 lb/1000ft |
标准与合规性
|
环境适应性 |
室内-立管，室内 |
|---|---|
|
阻燃性/遇火反应 |
UL 1666 立管 |
|
NEC/UL合规性 |
第725条，CL2R |
|
欧洲指令合规性 |
欧盟CE标识，欧盟指令2015/863/欧盟（RoHS 2修正案），欧盟指令2011/65/欧盟（RoHS 2），欧盟指令2012/19/EU（WEEE） |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
|
其他标准合规性 |
AES/EBU |
历史
|
更新和修订 |
修订编号：0.522 修订日期：2025年02月03日 |
|---|
信息
|
更新和修订 |
修订编号：0.522 修订日期：2025年02月03日 |
|---|
零件编号
| 货号 | 颜色 | 收起类型 | 长度 | UPC | 脚注 |
|---|---|---|---|---|---|
| 1800F B59500 | 黑色、哑光 | 线盘 | 500 ft | 612825122845 | C |
| 1800F B591000 | 黑色、哑光 | 线盘 | 1,000 ft | 612825122838 | C |
| 1800F B59U1000 | 黑色、哑光 | 非盘绕式 | 1,000 ft | 612825122821 | |
| 1800F B5910000 | 黑色、哑光 | 线盘 | 10,000 ft | 612825429944 |
