产品编号: 1192A

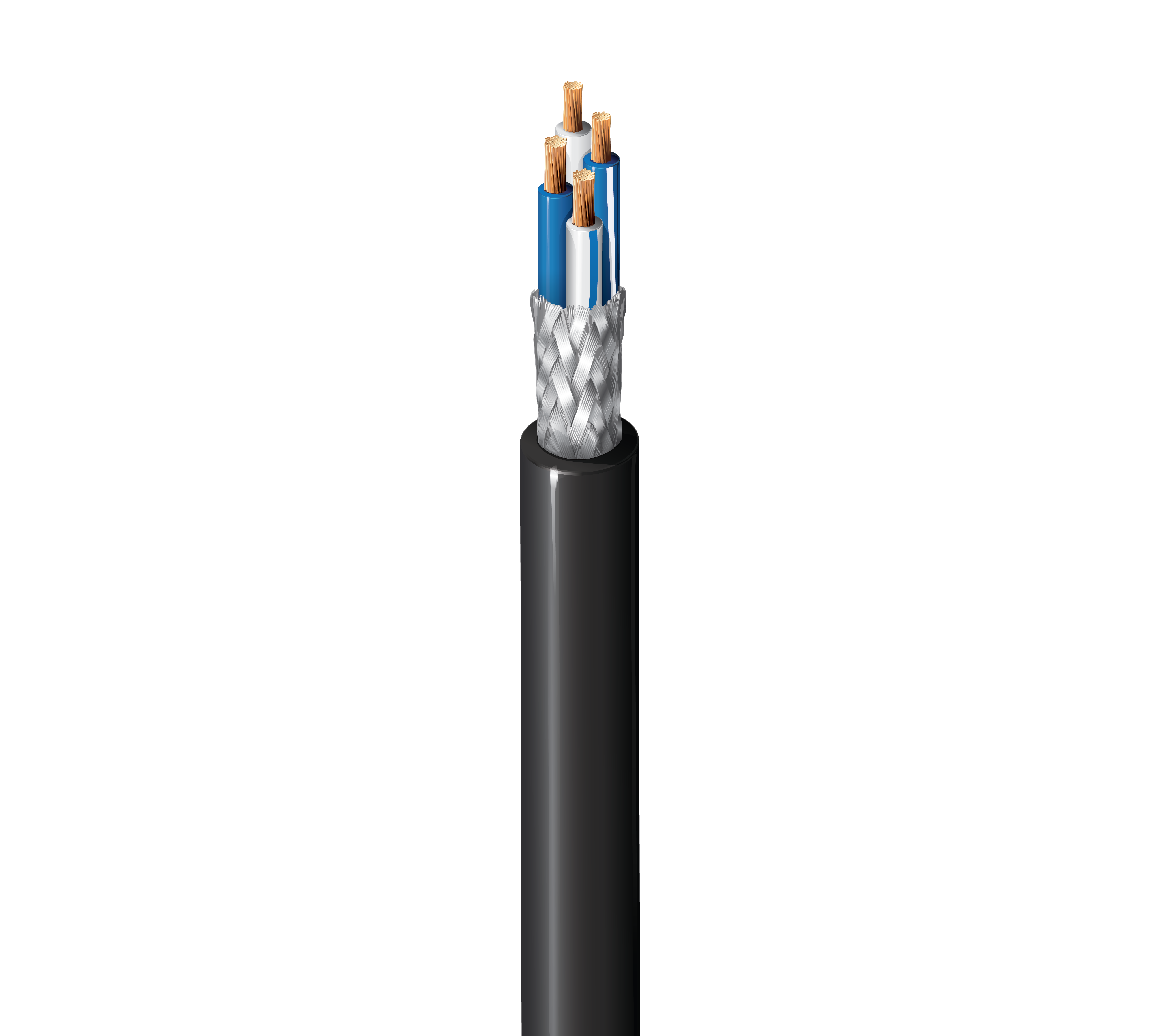

麦克风线，星型四芯，4 C #24 Str BC，92% TC 编织，PVC 接头

麦克风线，星型四芯，4 芯 24 AWG (42 x 40) 高导电率裸铜线，PE 绝缘，92% 镀锡铜编织屏蔽，PVC 护套

  • 上架时间:
    全球
  • 状态:
    有源
1192A
  • 1192A
1 的 1

规格

Expand All

适合应用

麦克风，低噪音，适用于高 EMI 环境；线路电平平衡模拟音频

导体

Element No. of Elements Size Stranding Material
Conductor(s) 4 24 AWG 42x40 BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PE - Polyethylene 0.016 in (0.41 mm) 0.056 in (1.4 mm) Blue, White, Blue/White Stripe, White/Blue Stripe

外屏蔽

Shield Type Material Coverage Notes
Braid Tinned Copper (TC) 92% Paper tape under braid

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.044 in (1.1 mm) 0.245 in (6.22 mm)

线缆外廓直径（标称）

0.245 in (6.22 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Conductor(s) 26.6 Ohm/1000ft 39.2 pF/ft (129 pF/m) 40 Ohm 0.21 µH/ft (0.69 µH/m) 66% 3.04 Amps per conductor @ 30°C

标称外屏蔽 DCR@Cond DCR1-cnv

7.1 欧姆/1000 英尺（23 欧姆/公里）

电压

Voltage Rating
100 V

温度

Operating
-30°C to +75°C

弯曲半径

Stationary Min. Installation Min.
2.5 in (64 mm) 2.5 in (64 mm)

最大拉伸张力

47.2 lb (21.4 kg)

线缆毛重

33 磅/1000 英尺

环境适应性

室内（非立管或静压室等级），室内

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

四线连接方式：两根蓝线（或直接相对的线）相连形成一根导体，然后以相同方式连接两根白线（或剩余电线）形成第二根导体。

更新和修订

修订编号：0.517 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.517 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
1192A B59100 黑色、哑光 线盘 100 ft 612825108191
1192A B59500 黑色、哑光 线盘 500 ft 612825108214 C
1192A B591000 黑色、哑光 线盘 1,000 ft 612825108207 C
1192A B59N1000 黑色、哑光 小桶装卷轴 1,000 ft 612825108184 C
1192A G7X500 蓝色，哑光 线盘 500 ft 612825108269
1192A G7X1000 蓝色，哑光 线盘 1,000 ft 612825108252 C
1192A U901000 灰色，哑光 线盘 1,000 ft 612825108283 C
1192A G7W1000 绿色，哑光 线盘 1,000 ft 612825108245 C
1192A G7WN1000 绿色，哑光 小桶装卷轴 1,000 ft 612825108238 C
1192A G8C1000 紫色，哑光 线盘 1,000 ft 612825350118
1192A G8CN1000 紫色，哑光 小桶装卷轴 1,000 ft 612825350101
1192A G7V1000 红色，哑光 线盘 1,000 ft 612825108221 C
1192A G8M1000 黄色，哑光 线盘 1,000 ft 612825108276
