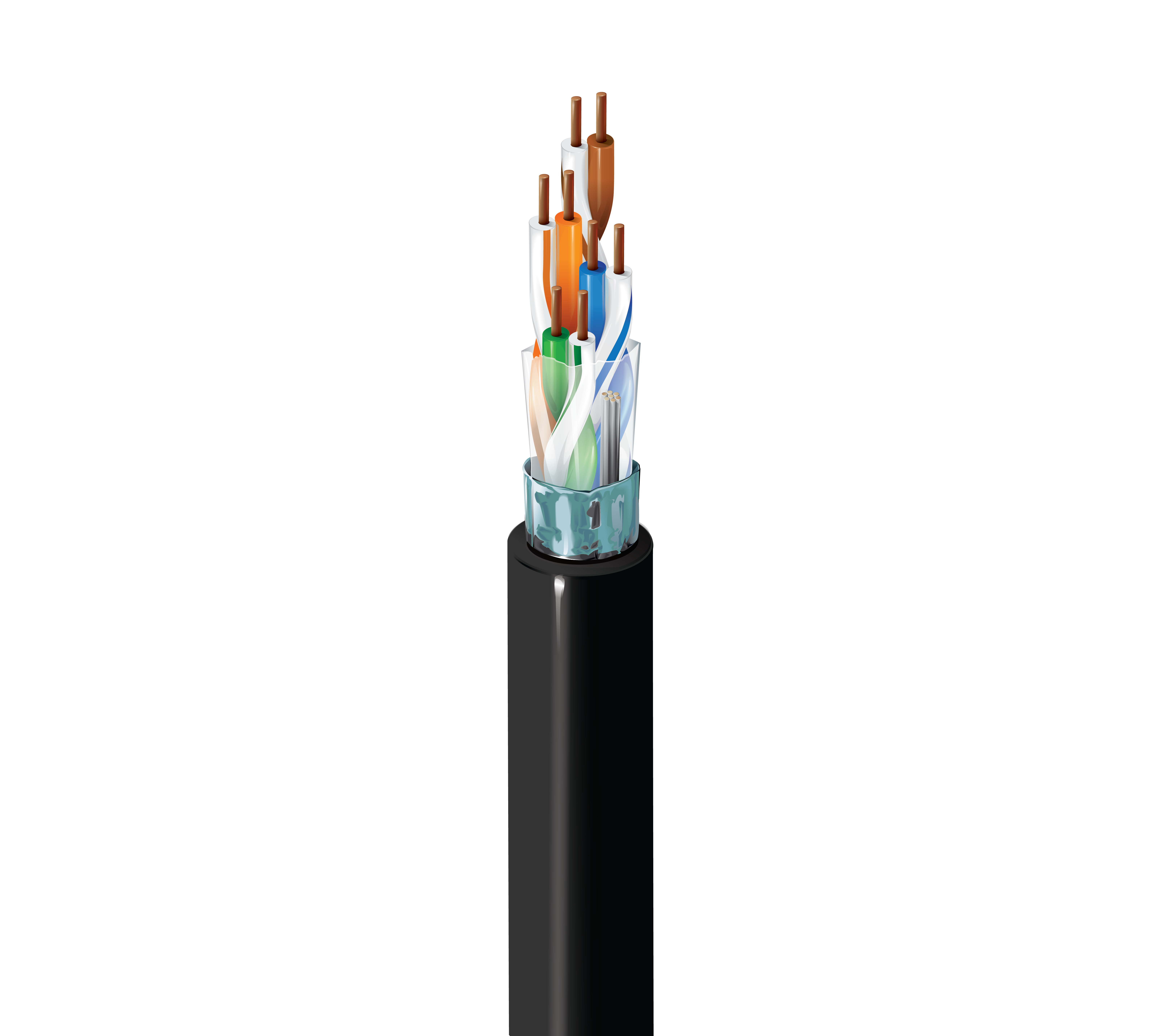

产品编号: 1213F

5E+ 类电缆，4 对，F/UTP，CMP

5E+ 类房屋水平电缆 (350MHz)，4 对，24 AWG 实心裸铜导体，F/UTP - 箔屏蔽，Plenum-CMP，Flamarrest® PVC-LS 护套

  • 上架时间:
    全球
  • 状态:
    有源
1213F
  • 1213F
1 的 1

规格

Expand All

适合应用

场所水平电缆、以太网 1000BASE-T、以太网 100BASE-TX、以太网 10BASE-T、PoE++、PoE+、PoE、嘈杂环境

导体

Size Stranding Material No. of Pairs
24 AWG Solid BC - Bare Copper 4

绝缘

Material Color Code
FEP - Fluorinated Ethylene Propylene White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Polyester + Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

外层护套

Material Material Trade Name Nom. Diameter Ripcord
PVC - Polyvinyl Chloride Flamarrest® 0.235 in (5.97 mm) No

线缆外廓直径（标称）

0.235 in (5.97 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 330 pF/100m

延迟

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 45 ns/100m 70%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm]
1 2.0 dB/100m 70.3 69.3 68.3 67.3 67.8 65.8 20.0 100 ± 15 100 ± 15
4 4.0 dB/100m 61.3 60.3 57.3 56.3 55.8 53.8 23.0 100 ± 15 100 ± 15
8 5.7 dB/100m 56.8 55.8 51.1 50.1 49.7 47.7 24.5 100 ± 15 100 ± 15
10 6.4 dB/100m 55.3 54.3 48.9 47.9 47.8 45.8 25.0 100 ± 15 100 ± 15
16 8.1 dB/100m 52.2 51.2 44.1 43.1 43.7 41.7 25.0 100 ± 15 100 ± 15
20 9.1 dB/100m 50.8 49.8 41.7 40.7 41.8 39.8 25.0 100 ± 15 100 ± 15
25 10.2 dB/100m 49.3 48.3 39.1 38.1 39.8 37.8 24.3 100 ± 15 100 ± 15
31.25 11.4 dB/100m 47.9 46.9 36.4 35.4 37.9 35.9 23.6 100 ± 15 100 ± 15
62.5 16.4 dB/100m 43.4 42.4 27.0 26.0 31.9 29.9 21.5 100 ± 15 100 ± 15
100 21.0 dB/100m 40.3 39.3 19.3 18.3 27.8 25.8 20.1 100 ± 15 100 ± 15
155 26.6 dB/100m 37.4 36.4 10.9 9.9 24.0 22.0 18.8 100 ± 22 100 ± 15
200 30.5 dB/100m 35.8 34.8 5.3 4.3 21.8 19.8 18.0 100 ± 22 100 ± 15
250 34.4 dB/100m 34.3 33.3 -0.1 -1.1 19.8 17.8 17.3 100 ± 32 100 ± 15
300 38.0 dB/100m 33.1 32.1 18.3 16.3 14.4 100 ± 32 100 ± 15
350 41.4 dB/100m 32.1 31.1 16.9 14.9 13.8 100 ± 32 100 ± 15
400 44.6 dB/100m 31.3 30.3 15.8 13.8 13.3 100 ± 32 100 ± 15
450 47.7 dB/100m 30.5 29.5 14.7 12.7 12.8 100 ± 32 100 ± 15

电压

UL Voltage Rating
300 V (CMP)

温度

UL Temperature Operating Installation Storage
75°C -20°C To +75°C 0°C To +50°C -20°C To +75°C

弯曲半径

Stationary Min. Installation Min.
2.25 in (57.2 mm) 2.75 in (69.9 mm)

最大拉伸张力

25 lb (11 kg)

线缆毛重

32 磅/1000 英尺

环境适应性

室内静压室

可持续发展

产品镜头……，提供环境产品声明 (EPD)

阻燃性/遇火反应

NFPA 262、UL 910（静压）、FT6、IEC 60332-1-2

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

NEC/UL合规性

《民事诉讼法》第 800 条

CEC / C（UL）合规性

CMP

ICEA合规性

S-90-661

IEEE合规性

IEEE 802.3bt 类型 1、类型 2、类型 3

NEMA合规性

NEMA WC-63.1

数据类别

5e 类

TIA/EIA合规

ANSI/TIA-568.2-D 5e 类

第三方性能验证

5e 类

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

非静压室编号

1212F

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 350 MHz 以上的值仅供工程信息使用。 屏蔽层粘合到护套内壁以确保电气稳定性。 打印包括从最大到 0 的降序英尺数/米数标记。

更新和修订

修订编号：0.627 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.627 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
1213F 0101000 黑色 线盘 1,000 ft 612825108863 C
1213F 010A1000 黑色 盒内线盘 1,000 ft 612825108856
1213F D15500 蓝色 线盘 500 ft 612825108719
1213F D15A500 蓝色 盒内线盘 500 ft 612825108696
1213F D151000 蓝色 线盘 1,000 ft 612825108702 C
1213F D15A1000 蓝色 盒内线盘 1,000 ft 612825108689
1213F 0081000 灰色 线盘 1,000 ft 612825108818 C
1213F 008A1000 灰色 盒内线盘 1,000 ft 612825108801
1213F 0051000 绿色 线盘 1,000 ft 612825108795 C
1213F 005A1000 绿色 盒内线盘 1,000 ft 612825108788
1213F 0031000 橙色 线盘 1,000 ft 612825108757 C
1213F 003A1000 橙色 盒内线盘 1,000 ft 612825108740
1213F 0021000 红色 线盘 1,000 ft 612825108733 C
1213F 002A1000 红色 盒内线盘 1,000 ft 612825108726
1213F 009A500 白色 盒内线盘 500 ft 612825108832
1213F 0091000 白色 线盘 1,000 ft 612825108849 C
1213F 009A1000 白色 盒内线盘 1,000 ft 612825108825
1213F 0041000 黄色 线盘 1,000 ft 612825108771 C
1213F 004A1000 黄色 盒内线盘 1,000 ft 612825108764
