产品编号: 1502P

媒体控制，1 对 22 AWG TC，2 Cond。 18 AWG，全封闭

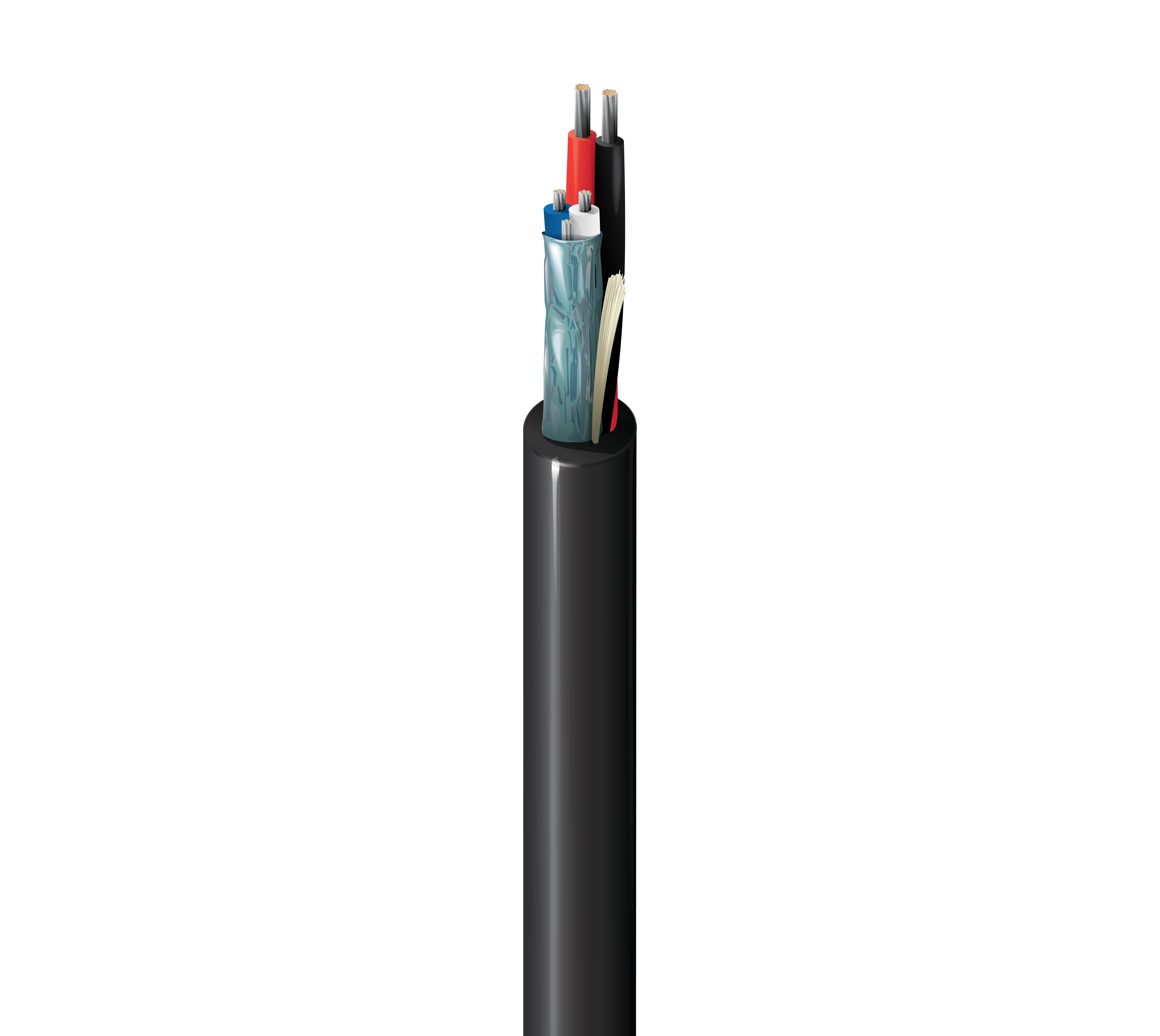

多媒体控制电缆，1 对 22 AWG 绞合 (7x30) 镀锡铜线（数据），带泡沫 FEP 绝缘，Beldfoil® 屏蔽带排水，2 导体 18 AWG 绞合 (16x30) 镀锡铜导体（电源），带 Flamarrest® 绝缘，Plenum，Flamarrest® 护套

  • 上架时间:
    全球
  • 状态:
    有源
1502P
  • 1502P
1 的 1

规格

Expand All

适合应用

多媒体 & 照明自动化/控制、AMX® 和 Crestron ® 控制系统

导体

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG 7x30 TC - Tinned Copper
Conductor(s) 2 18 AWG 19x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) FEP - Fluorinated Ethylene Propylene (Foam) 0.023 in (0.58 mm) 0.074 in (1.9 mm) Blue & White
Conductor(s) PVC - Polyvinyl Chloride 0.011 in (0.28 mm) 0.068 in (1.7 mm) Red & Black

内屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

外屏蔽

Material
No Shield

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.205 in (5.21 mm)

线缆外廓直径（标称）

0.205 in (5.21 mm)

电气设备

Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
Pair(s) 18.2 Ohm/1000ft 17.42 Ohm/1000ft (57.15 Ohm/km) 14 pF/ft (46 pF/m) 38 pF/ft (120 pF/m) 100 Ohm 0.232 µH/ft (0.761 µH/m) 6 Amps per conductor @ 30°C
Conductor(s) 6.9 Ohm/1000ft (23 Ohm/km) 29 pF/ft (95 pF/m) 0.168 µH/ft (0.551 µH/m) 14 Amps per conductor @ 30°C

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating
60°C -20°C to +60°C

弯曲半径

Stationary Min. Installation Min.
2.1 in (53 mm) 2.1 in (53 mm)

最大拉伸张力

73.1 lb (33.2 kg)

线缆毛重

31 磅/1000 英尺

环境适应性

室内 - 静压室，室内

阻燃性/遇火反应

NFPA 262 (UL 910), FT6, IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

《民事诉讼法》第 800 条

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

非静压室编号

1502R

备注

每隔两英尺印有顺序长度计数标记。

更新和修订

修订编号：0.502 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.502 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
1502P 010Z500 黑色 ReelTuff 盒子 500 ft 612825435112
1502P 0101000 黑色 线盘 1,000 ft 612825115908 C
1502P 010Z1000 黑色 ReelTuff 盒子 1,000 ft 612825435099
1502P 8771000 自然色 线盘 1,000 ft 612825115915 C
1502P 877Z1000 自然色 ReelTuff 盒子 1,000 ft 612825435105
1502P 8775000 自然色 线盘 5,000 ft 612825115939
1502P 87710000 自然色 线盘 10,000 ft 612825115922
