产品编号: 1855EN6

75 欧姆 SDI 6 同轴电缆，迷你 RG-59，22 AWG 实心 BC，铝箔 + 90% TC 编织，LSZH Jkt

75 欧姆 SDI 6 同轴电缆、迷你 RG-59、22 AWG 实心裸铜导体、PE 绝缘、箔 + 90% 镀锡铜编织屏蔽、LSZH 护套。

  • 上架时间:
    全球
  • 状态:
    停止
1855EN6
  • 1855EN6
1 的 1

规格

Expand All

适合应用

数字视频，6 Gb/s UHDTV，HD-SDI 1080p；电缆具有抗紫外线功能，适合室内和室外使用

导体

AWG Stranding Material Nominal Diameter Diameter +/- Tolerance No. of Coax
22 Solid BC - Bare Copper 0.65 mm 0.02 mm 6

导体数

6

绝缘

Type Material Nominal Diameter Diameter +/- Tolerance
Dielectric PE - Polyethylene (Foam) 2.9 mm 0.15 mm

颜色表

Number Color
1 Red
2 Green
3 Blue
4 White
5 Yellow
6 Brown

内屏蔽

Type Layer Material Coverage [%]
Tape 1 Tri-Laminate (Alum+Poly+Alum) 100%
Braid 2 Tinned Copper (TC) 95%

内护套

Material Nominal Diameter Diameter +/- Tolerance
LSZH - Low Smoke Zero Halogen (Flame Retardant) 4.45 mm 0.2 mm

内护套表备注

表面哑光处理

外层护套

Material Nominal Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 16.1 mm

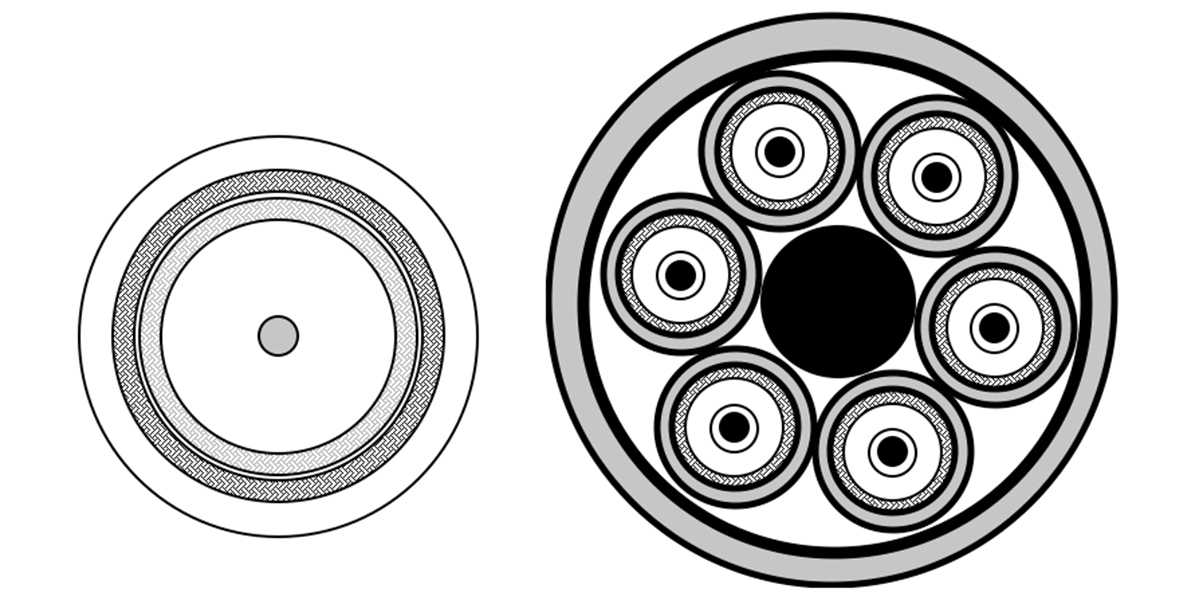

布线

Description Filler
6 coax bundled around a filler covered with nonwoven foil Filler (1x)

导体DCR

Max. Conductor DCR Max. Shield DCR
55 Ohm/km 17 Ohm/km

电容

Nom. Capacitance Conductor to Shield
53 pF/m

电感

Nominal Inductance
0.35 µH/m

阻抗

Nominal Characteristic Impedance Nominal Characteristic Tolerance
75 Ohm 3 Ohm

高频（标称/典型）

Frequency [MHz] Nom. Insertion Loss
1 MHz 1.7 dB/100m
3.6 MHz 2.5 dB/100m
5 MHz 2.8 dB/100m
6 MHz 3 dB/100m
7 MHz 3.2 dB/100m
10 MHz 3.7 dB/100m
12 MHz 4 dB/100m
25 MHz 5.4 dB/100m
67.5 MHz 8.3 dB/100m
71.5 MHz 8.6 dB/100m
88.5 MHz 9.5 dB/100m
100 MHz 10 dB/100m
135 MHz 11.5 dB/100m
143 MHz 11.9 dB/100m
180 MHz 13.2 dB/100m
270 MHz 16.1 dB/100m
360 MHz 18.6 dB/100m
540 MHz 22.8 dB/100m
720 MHz 26.4 dB/100m
750 MHz 26.9 dB/100m
1000 MHz 31.3 dB/100m
1500 MHz 38.7 dB/100m
2000 MHz 45 dB/100m
2250 MHz 48 dB/100m
2500 MHz 50.8 dB/100m
3000 MHz 56.1 dB/100m
4000 MHz 65.7 dB/100m
4500 MHz 70.2 dB/100m

延迟

Nominal Delay Nominal Velocity of Propagation (VP) [%]
400 ns/ft 84%

高频

Frequency [MHz] Min. RL (Return Loss) [dB]
5 - 1600 MHz 23 dB
1600 - 4500 MHz 21 dB

屏蔽

Frequency [MHz] Min. Screening Attenuation After Flexing
30 - 1000 MHz 85 dB
1000 - 2000 MHz 85 dB
2000 - 3000 MHz 85 dB
3000 - 4500 MHz 80 dB

筛选等级

B

转移阻抗

Frequency [MHz] Transfer Impedance
5-30 MHz Max. 15 mOhm/m

安装温度范围

-5°C 至 +50°C

储存温度范围

-30°C 到 +70°C

工作温度范围

-30°C 到 +70°C

最小弯曲半径（无拉拔强度）

160 mm

抗压性

最大 1%（700N 负载）N

CPR Euroclass

Eca

RG型

迷你 59

环境空间

室内 - Euroclass Eca

IEC阻燃性

IEC 60332-1-2

IEC 60754-1 - 卤含量

零

更新和修订

修订编号：0.206 修订日期：06-20-2024
