产品编号: 8216

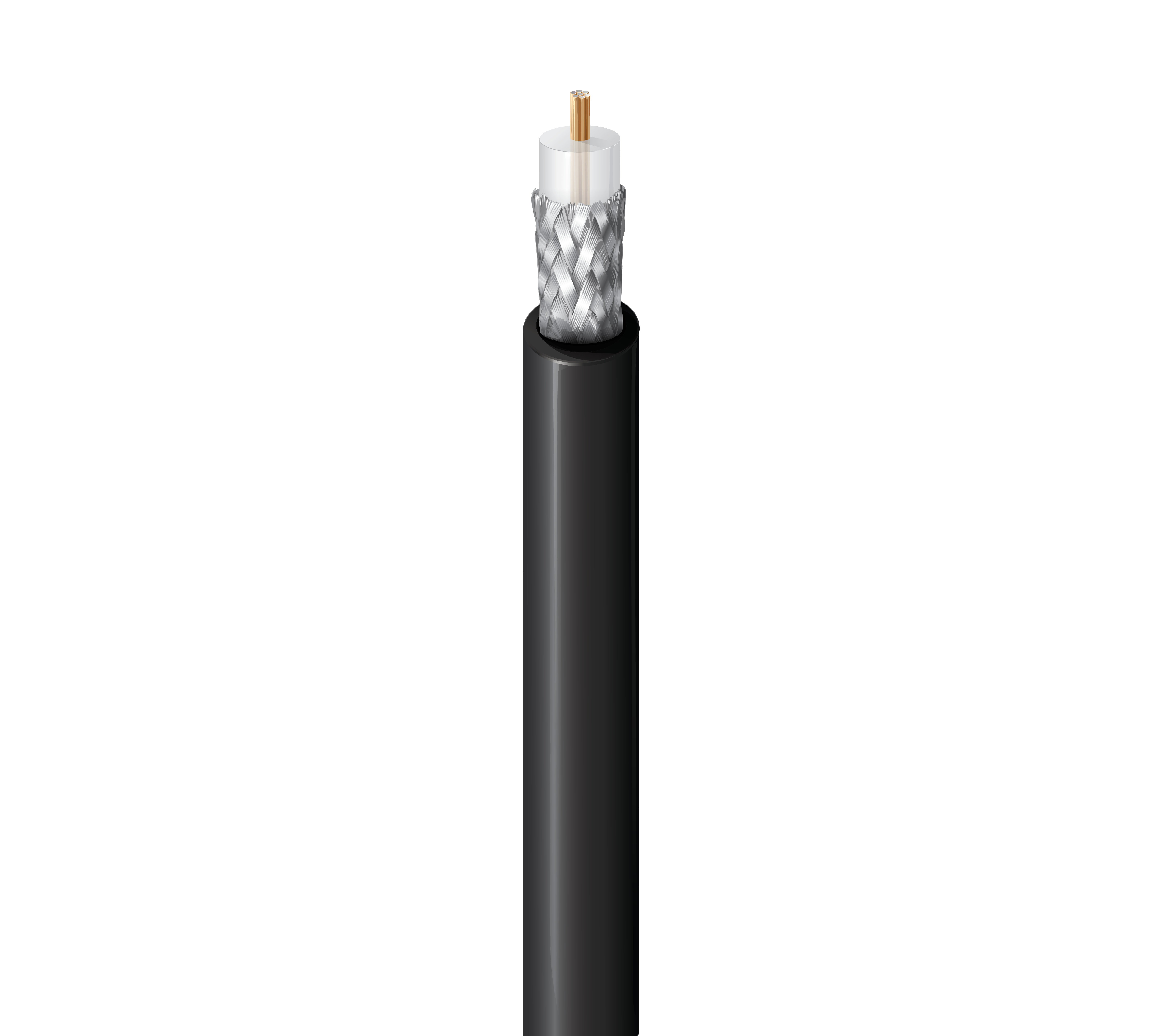

50 欧姆无线传输同轴电缆，RG-174，26 AWG Str BCCS，90% TC 编织，PVC 接头

50 欧姆无线传输同轴电缆，RG-174，26 AWG（7x34）裸铜包钢导体，PE 绝缘，90% 镀锡铜编织屏蔽，PVC 护套

  • 上架时间:
    全球
  • 状态:
    有源
8216
  • 8216
1 的 1

规格

Expand All

适合应用

点对点和点对多点无线天线通信；无线麦克风、双向无线电、业余无线电、低功率 FM、GPS、RFID（射频识别）

RG型

174

导体

Size Stranding Nom. Diameter Material
26 AWG 7x34 0.019 in BCCS - Bare Copper Covered Steel

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 0.060 in (1.5 mm) White

外屏蔽

Outer Shield Type Material Coverage
Braid Tinned Copper (TC) 90%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.110 in (2.79 mm)

线缆外廓直径（标称）

0.110 in (2.79 mm)

衰减

Frequency Nom. Attenuation
1 MHz 1.9 dB/100ft
10 MHz 3.3 dB/100ft
50 MHz 5.8 dB/100ft
100 MHz 8.4 dB/100ft
200 MHz 12.5 dB/100ft
400 MHz 19.0 dB/100ft
700 MHz 27.0 dB/100ft
900 MHz 31.0 dB/100ft
1000 MHz 34.0 dB/100ft

额定功率

Frequency Max. Power Rating
1 MHz 976 W
10 MHz 354 W
50 MHz 197 W
100 MHz 161 W
200 MHz 136 W
400 MHz 120 W
700 MHz 112 W
900 MHz 109 W
1,000 MHz 108 W

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
97 Ohm/1000ft 10.7 Ohm/1000ft (35.1 Ohm/km) 30.8 pF/ft (101 pF/m) 50 Ohm 66%

电压

UL Voltage Rating Voltage Rating
30 V (UL AWM 1354) 1100 V

温度

UL Temperature Operating
60°C (UL AWM 1354) -30°C to +75°C

弯曲半径

Installation Min.
1.1 in (28 mm)

最大拉伸张力

20 lb (9.1 kg)

线缆毛重

8 磅/1000 英尺

环境适应性

室外——架空，室内，架空——仅黑色，承力吊索支撑

可持续发展

CA Prop 65

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

AWM合规性

AWM 1354

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.539 修订日期：09-07-2025

脚注

G—可能包含多于 1 件。 任何一件的最小长度为 100'。, N - 最终安装长度可能与所示长度有 -0% 至 +10% 的差异。

更新和修订

修订编号：0.539 修订日期：09-07-2025

脚注

G—可能包含多于 1 件。 任何一件的最小长度为 100'。, N - 最终安装长度可能与所示长度有 -0% 至 +10% 的差异。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8216 010100 黑色 线盘 100 ft 612825196266
8216 010500 黑色 线盘 500 ft 612825355496
8216 0101000 黑色 线盘 1,000 ft 612825196273 G N
