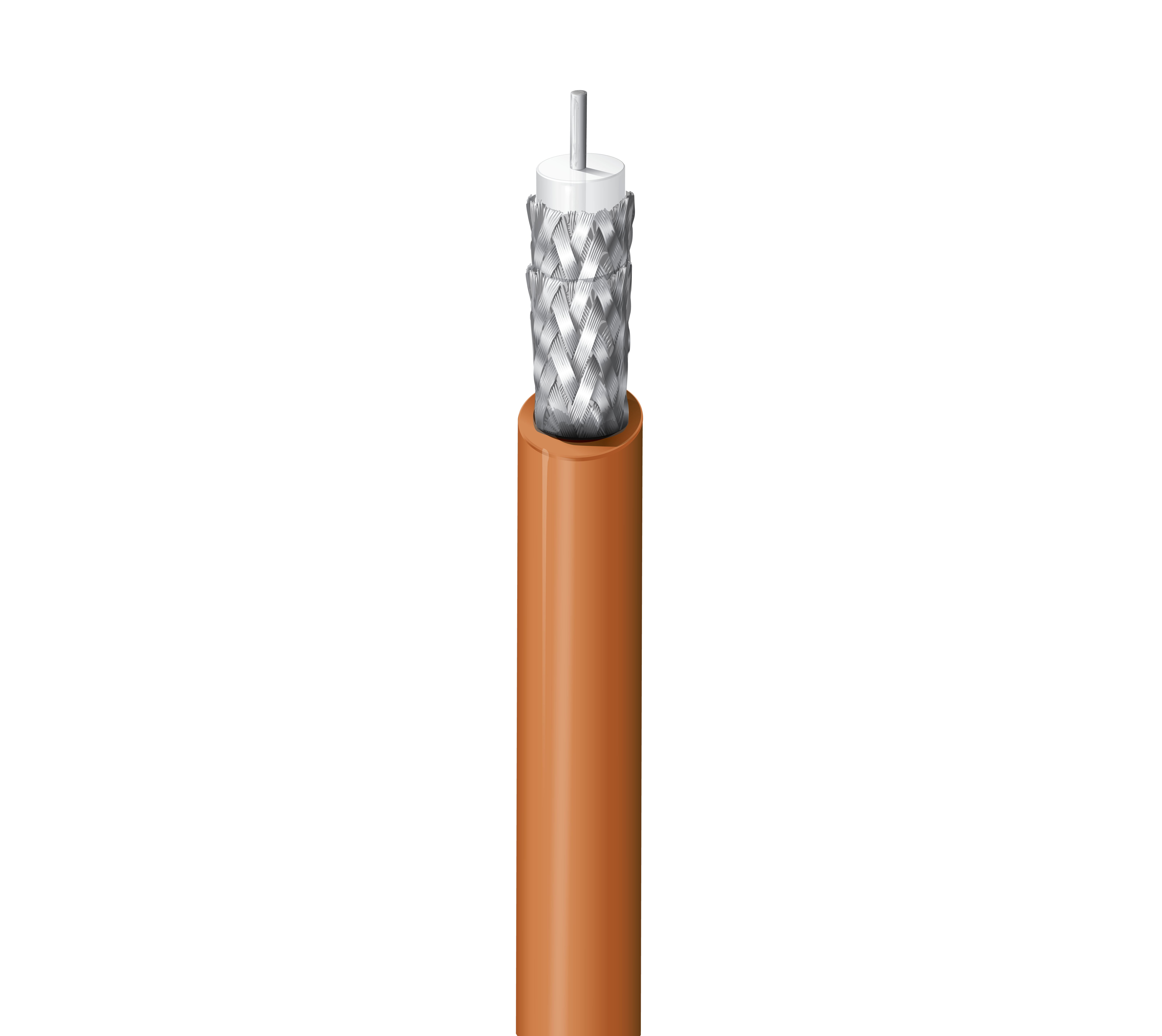

产品编号: 84142

军用规格同轴电缆，50 欧姆，RG-142，19 AWG 实心 SCCS，双层 95% SC 编织线，FEP Jkt，CMP，商用非 QPL

军用规格同轴电缆，50 欧姆，RG-142，19 AWG 实心镀银铜包钢导体，PTFE 绝缘，双层 95% 镀银铜编织屏蔽，FEP 护套，CMP，商用，非 QPL

  • 上架时间:
    全球
  • 状态:
    有源
84142
5 的 5

规格

Expand All

适合应用

航空无线通信

RG型

142

导体

Size Stranding Nom. Diameter Material
18 AWG Solid 0.037 in SCCS - Silvered Copper Covered Steel

绝缘

Material Nom. Insulation Diameter Color Code
PTFE - Polytetrafluoroethylene 0.116 in (2.95 mm) White

外屏蔽

Layer Outer Shield Type Material Coverage
1 Braid Silvered Copper (SC) 95%
2 Braid Silvered Copper (SC) 95%

外层护套

Material Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.195 in (4.95 mm)

线缆外廓直径（标称）

0.195 in (4.95 mm)

VSWR

Frequency Max. VSWR
1 MHz - 12.4 GHz per M17/60-RG142

衰减

Frequency Nom. Attenuation
1 MHz 0.3 dB/100ft
10 MHz 1.1 dB/100ft
50 MHz 2.7 dB/100ft
100 MHz 3.9 dB/100ft
200 MHz 5.6 dB/100ft
400 MHz 6.9 dB/100ft
700 MHz 11.0 dB/100ft
900 MHz 12.5 dB/100ft
1000 MHz 13.5 dB/100ft
2000 MHz 19.3 dB/100ft
3000 MHz 24.3 dB/100ft
5000 MHz 32.6 dB/100ft
8000 MHz 43.2 dB/100ft

额定功率

Frequency Max. Power Rating
50 MHz 3,500 W
100 MHz 2,400 W
400 MHz 1,100 W
1,000 MHz 650 W
3,000 MHz 330 W
8,000 MHz 180 W

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
19.0 Ohm/1000ft 2.3 Ohm/1000ft (7.5 Ohm/km) 29 pF/ft (95 pF/m) 50 Ohm 70%

电压

UL Voltage Rating Voltage Rating
300 V (CMP) 1400 V (Mil-Spec)

温度

UL Temperature Operating
200°C -70°C to +200°C

弯曲半径

Installation Min.
2 in (51 mm)

最大拉伸张力

146 lb (66.2 kg)

线缆毛重

42 磅/1000 英尺

环境适应性

室内-隔层、室内、户外、耐晒、架空 - 承力吊索支撑

可持续发展

CA Prop 65

阻燃性/遇火反应

NFPA 262

NEC/UL合规性

CMP

CEC / C（UL）合规性

CMP

军用合规性

商用, 非-QPL 产品 (M17/60-RG142)

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订号：0.512 修订日期：02-20-2026

脚注

C - 板条箱卷轴安装。, E - 可能包含超过 1 件。 任何一件作品的最小长度为 25'。

更新和修订

修订号：0.512 修订日期：02-20-2026

脚注

C - 板条箱卷轴安装。, E - 可能包含超过 1 件。 任何一件作品的最小长度为 25'。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
84142 001100 棕色 线盘 100 ft 612825206446
84142 001500 棕色 线盘 500 ft 612825206460 C E
84142 0011000 棕色 线盘 1,000 ft 612825206453 C E
