产品编号: 89913

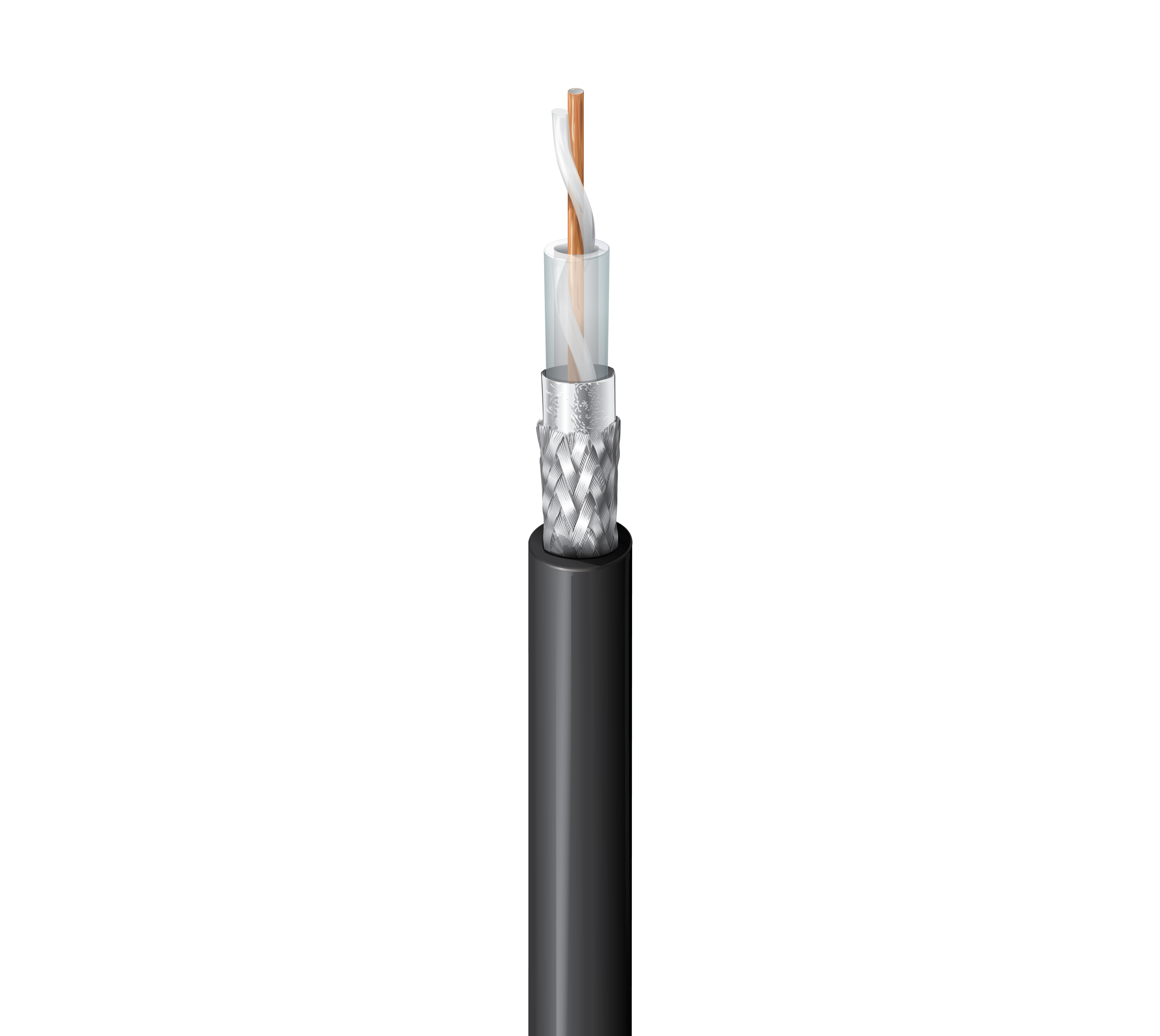

50 欧姆无线传输同轴电缆，RG-8，10 AWG 实心 BC，铝箔 + 90% TC 编织，PVDF Jkt，CMP

50 欧姆无线传输同轴电缆，RG-8，10 AWG 实心裸铜导体，FEP 绝缘，箔 + 90% 镀锡铜编织屏蔽，PVDF 护套，CMP

  • 上架时间:
    全球
  • 状态:
    有源
89913
5 的 5

规格

Expand All

适合应用

点对点和点对多点无线天线通信；无线麦克风、双向无线电、业余无线电、低功率 FM、GPS、RFID（射频识别）

RG型

8

导体

Size Stranding Nom. Diameter Material
10 AWG Solid 0.108 in BC - Bare Copper

绝缘

Material Nom. Insulation Diameter Color Code Notes
FEP - Fluorinated Ethylene Propylene 0.292 in (7.42 mm) Clear Solid FEP monofilament spiral around conductor. Solid FEP tube over monofilament

外屏蔽

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
2 Braid Tinned Copper (TC) 90%

外层护套

Material Nom. Diameter
PVDF - Polyvinylidene Fluoride 0.360 in (9.14 mm)

线缆外廓直径（标称）

0.360 in (9.14 mm)

衰减

Frequency Nom. Attenuation
1 MHz 0.1 dB/100ft
10 MHz 0.4 dB/100ft
50 MHz 1.0 dB/100ft
100 MHz 1.6 dB/100ft
200 MHz 2.3 dB/100ft
400 MHz 3.4 dB/100ft
700 MHz 5.0 dB/100ft
900 MHz 6.0 dB/100ft
1000 MHz 6.9 dB/100ft

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
0.9 Ohm/1000ft 3.3 Ohm/1000ft (11 Ohm/km) 25 pF/ft (82 pF/m) 50 Ohm 83%

电压

UL Voltage Rating
300 V (CMP)

温度

UL Temperature Operating
150°C -15°C to +150°C

弯曲半径

Installation Min.
3.6 in (91 mm)

最大拉伸张力

174 lb (78.9 kg)

线缆毛重

119 磅/1000 英尺

环境适应性

户外 - 立管，室内，户外，抗紫外线，架空 - 承力吊索支撑

可持续发展

CA Prop 65

阻燃性/遇火反应

NFPA 262

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

CMP

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

非静压室编号

9913

备注

对于 1 GHz 以上的应用，建议使用 7733A。

更新和修订

修订号：0.497 修订日期：02-20-2026

脚注

C——采用木线盘收线。

更新和修订

修订号：0.497 修订日期：02-20-2026

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
89913 010500 黑色 线盘 500 ft 612825223870 C
89913 0101000 黑色 线盘 1,000 ft 612825221463 C
