产品编号: 9913

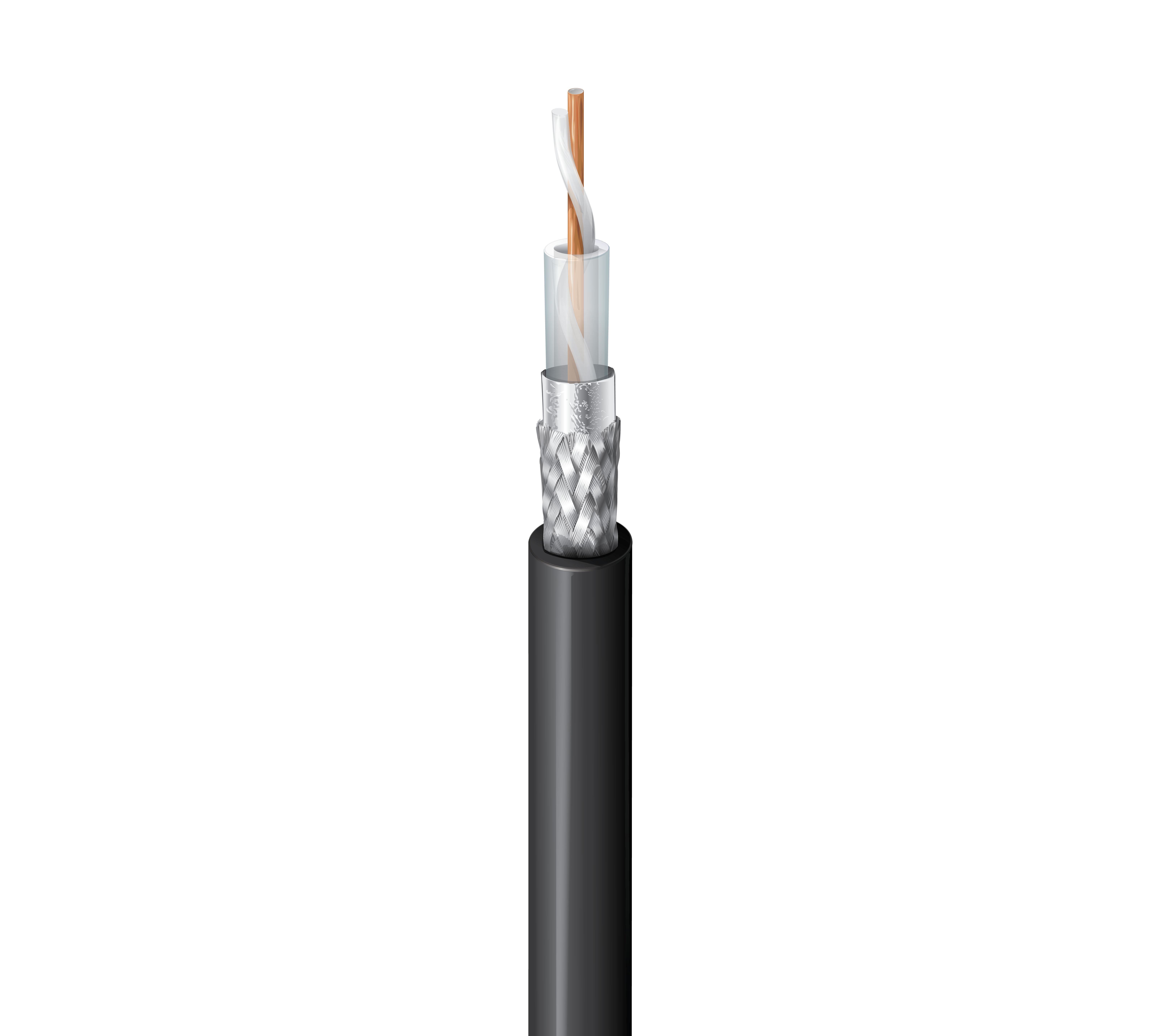

50 欧姆无线传输同轴电缆，RG-8，10 AWG 实心 BC，铝箔 + 90% TC 编织，PVC 接头

50 欧姆无线传输同轴电缆，RG-8，10 AWG 实心裸铜导体，PE 绝缘，箔 + 90% 镀锡铜编织屏蔽，PVC 护套

  • 上架时间:
    全球
  • 状态:
    有源
9913
  • 9913
1 的 1

规格

Expand All

适合应用

点对点和点对多点无线天线通信；无线麦克风、双向无线电、业余无线电、低功率 FM、GPS、RFID（射频识别）

RG型

8

导体

Size Stranding Nom. Diameter Material
10 AWG Solid 0.108 in BC - Bare Copper

绝缘

Material Nom. Insulation Diameter Color Code Notes
PE - Polyethylene (Semi-Solid) 0.285 in (7.24 mm) White Solid PE monofilament spiral around conductor. Solid PE tube over monofilament

外屏蔽

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
2 Braid Tinned Copper (TC) 90%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.405 in (10.3 mm)

线缆外廓直径（标称）

0.405 in (10.3 mm)

衰减

Frequency Nom. Attenuation
5 MHz 0.4 dB/100ft
10 MHz 0.5 dB/100ft
50 MHz 1.0 dB/100ft
100 MHz 1.4 dB/100ft
200 MHz 1.8 dB/100ft
400 MHz 2.6 dB/100ft
700 MHz 3.6 dB/100ft
900 MHz 4.1 dB/100ft
1000 MHz 4.4 dB/100ft

额定功率

Frequency Max. Power Rating
5 MHz 4,021 W
10 MHz 3,217 W
50 MHz 1,609 W
100 MHz 1,149 W
200 MHz 894 W
400 MHz 619 W
700 MHz 447 W
900 MHz 393 W
1,000 MHz 366 W

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
0.9 Ohm/1000ft 1.8 Ohm/1000ft (5.9 Ohm/km) 24.6 pF/ft (80.7 pF/m) 50 Ohm 84%

电压

Voltage Rating
600V RMS

温度

Operating
-30°C to +75°C

弯曲半径

Installation Min.
4 in (100 mm)

最大拉伸张力

292 lb (132 kg)

线缆毛重

97 磅/1000 英尺

环境适应性

室内（非立管或压力通风系统），室内，架空 - 仅黑色，承力吊索支撑

可持续发展

CA Prop 65

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

静压室编号

89913

备注

对于 1 GHz 以上的应用，建议使用 7810R、7810A、9913F7 或 9914。

更新和修订

修订编号：0.535 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.535 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
9913 010100 黑色 线盘 100 ft 612825261636 C
9913 010250 黑色 线盘 250 ft 612825261650 C
9913 010500 黑色 线盘 500 ft 612825261667 C
9913 0101000 黑色 线盘 1,000 ft 612825261643 C
9913 0105000 黑色 线盘 5,000 ft 612825261711 C
