产品编号: 8254

93Ω RG-62/U 型，#22 Sol BCCS，半固态 PE，BC 编织，PVC Jkt

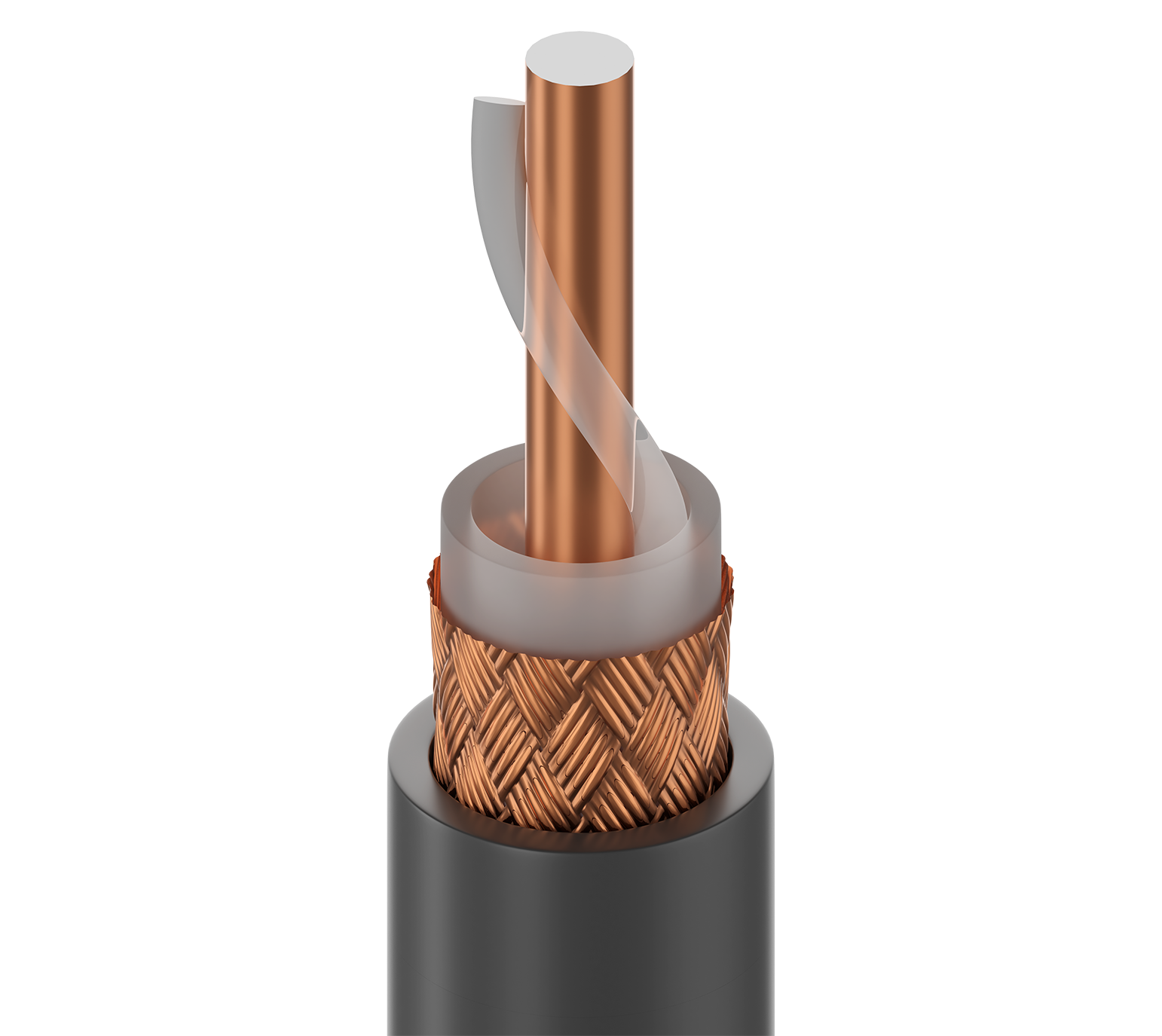

同轴电缆 93Ω RG-62/U 型，22 AWG 实心裸铜包钢导体，半固体聚乙烯绝缘，裸铜编织屏蔽（95% 覆盖率），PVC 护套

  • 上架时间:
    全球
  • 状态:
    有源
8254
5 的 5

规格

Expand All

适合应用

计算机、仪器仪表

RG型

62

导体

Size Stranding Nom. Diameter Material
22 AWG Solid 0.025 in BCCS - Bare Copper Covered Steel

绝缘

Material Nom. Insulation Diameter Color Code Notes
PE - Polyethylene (Semi-Solid) 0.146 in (3.71 mm) White Solid PE monofilament spiral around conductor. Solid PE tube over monofilament

外屏蔽

Layer Outer Shield Type Material Coverage
1 Braid Bare Copper (BC) 95%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.238 in (6.05 mm)

线缆外廓直径（标称）

0.238 in (6.05 mm)

衰减

Frequency Nom. Attenuation
1 MHz 0.25 dB/100ft
10 MHz 0.85 dB/100ft
50 MHz 1.90 dB/100ft
100 MHz 2.70 dB/100ft
200 MHz 3.80 dB/100ft
400 MHz 5.30 dB/100ft
700 MHz 7.30 dB/100ft
900 MHz 8.20 dB/100ft
1000 MHz 8.70 dB/100ft

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
55.0 Ohm/1000ft 2.6 Ohm/1000ft (8.5 Ohm/km) 13.5 pF/ft (44.3 pF/m) 93 Ohm 84%

电压

Voltage Rating
750 V

温度

Operating
-40°C to +75°C

弯曲半径

Installation Min.
2.4 in (61 mm)

最大拉伸张力

88 lb (40 kg)

线缆毛重

33 磅/1000 英尺

环境适应性

室内/户外，室内，户外，耐晒，耐紫外线，架空 - 承力吊索支撑​​​​​​​

可持续发展

CA Prop 65

CPR合规性

CPR Euroclass：Eca

欧洲指令合规性

欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订号：0.484 修订日期：02-20-2026

脚注

C——采用木线盘收线。

更新和修订

修订号：0.484 修订日期：02-20-2026

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8254 010500 黑色 线盘 500 ft 612825197300 C
8254 0101000 黑色 线盘 1,000 ft 612825197294
8254 010U1000 黑色 非盘绕式 1,000 ft 612825197287
8254 0105000 黑色 线盘 5,000 ft 612825197317
