产品编号：123092A

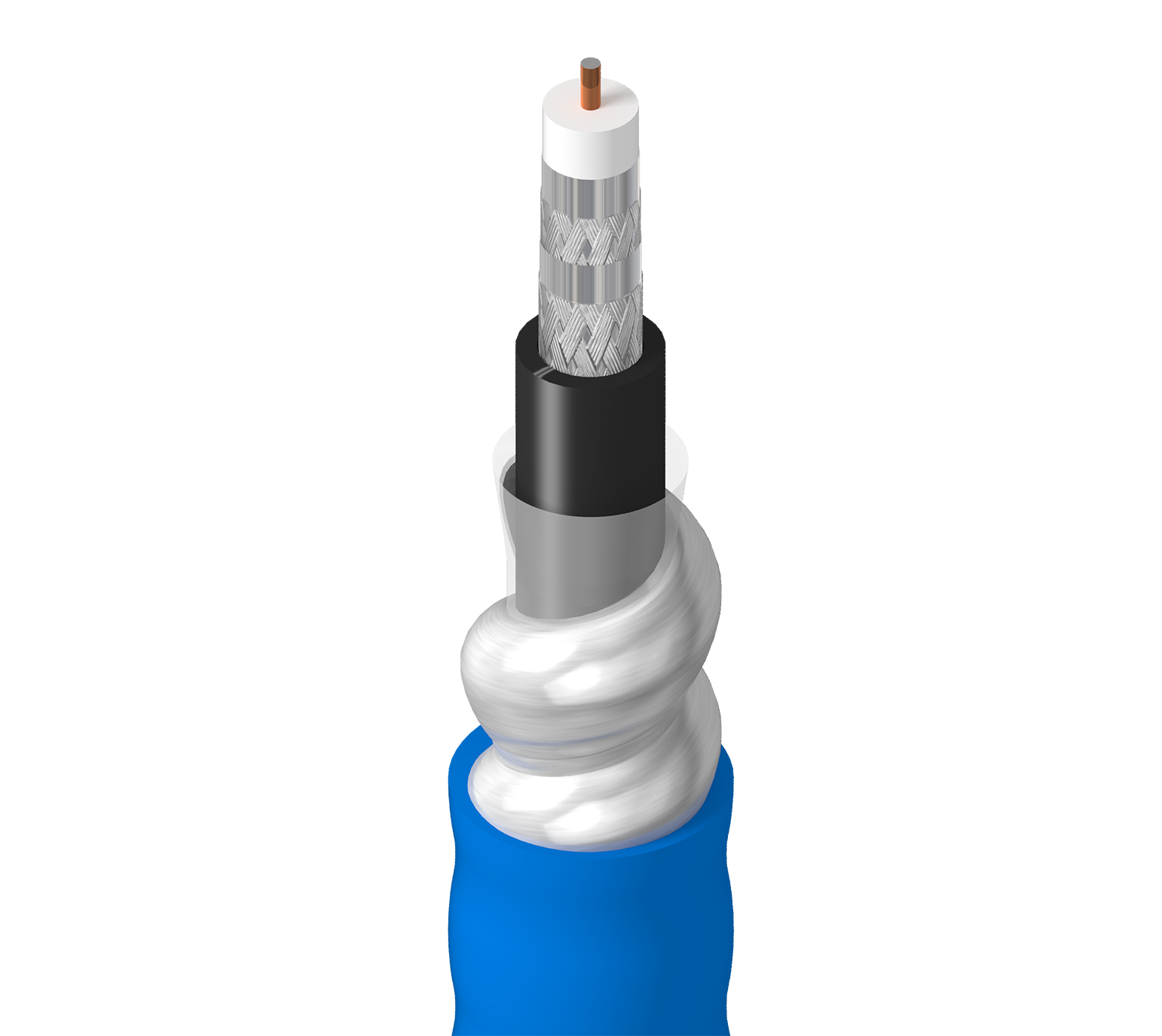

ControlBus™, 同轴RG6, #18 Sol BCCS, PO绝缘, QUAD AL Shld, PVC护套, AIA铠装, PVC护套, CM

ControlBus™, 同轴RG6 18AWG（实心）裸铜包钢, PO绝缘, 通体Duofoil®+ 铝编织 (60%)+通体 Duofoil®+铝编织 (40%)屏蔽, PVC内层护套, 铝联锁铠装, PVC外部护套, CM

  • 可用性：
    全球
  • 全球库存：
    已上市
123092A
  • 123092A
1 的 1

规格

报告错误

适合应用

防啮齿类动物, 抗压, 防刺穿, 恶劣环境, 工厂自动化, ControlNet™, Modbus II, 工业同轴, Belden ControlNet线缆提供最大的信号完整性且运行长度超过ControlNet工厂应用必需的高速, 高时效要求

RG型

6

导体

元件 尺寸 绞合 标称直径 材料
同轴线缆 18AWG 实心 0.0403英寸 BCCS - 裸铜包钢

绝缘

材料 标称绝缘直径 色标
PE——聚乙烯（泡沫） 0.178 in（4.52 mm） 白色

内护套

材料 标称直径
PVC - 聚氯乙烯 0.298 in（7.57 mm）

外屏蔽

层级 外屏蔽型 材料 材料商品名称 覆盖率
1 屏蔽胶带 三层复合（铝+聚乙烯+铝） Duofoil® 100%
2 编织 铝 60%
3 屏蔽胶带 三层复合（铝+聚乙烯+铝） Duofoil® 100%
4 编织 铝 40%

铠装

铠装类型和材料 铠装厚度 铠装直径
AIA - 铝联锁铠装 0.025 in（0.64 mm） 0.501 in（12.7 mm）

外层护套

材料 标称直径
PVC - 聚氯乙烯 0.591 in（15.0 mm）

线缆外廓直径（标称）

0.591 in（15.0 mm）

回波损耗

频率 分钟结构回波损耗
5 MHz - 50 MHz 23 dB

衰减

频率 标称衰减
1 MHz 0.35 dB/100ft
2 MHz 0.38 dB/100ft
5 MHz 0.45 dB/100ft
10 MHz 0.59 dB/100ft
20 MHz 0.86 dB/100ft
50 MHz 1.37 dB/100ft
100 MHz 1.97 dB/100ft
200 MHz 2.82 dB/100ft
300 MHz 3.48 dB/100ft
400 MHz 4.04 dB/100ft

电气设备

标称导体DCR 标称外屏蔽DCR 导体到屏蔽标称电容 标称特性阻抗 标称传输速度
28欧姆/1000英尺（92欧姆/公里） 3.6 Ohm/1000ft (12 Ohm/km) 16.2 pF/ft (53.1 pF/m) 75 Ohm 82%

电压

UL额定电压
300 V

电气特性说明

SRL最低 23dB (5MHz - 50MHz)

温度

UL温度 运行
75°C -40°C至+75°C

弯曲半径

静态最小值 安装最小值
4 in (100 mm) 2.5 in（64 mm）

最大拉伸张力

200 lb（91 kg）

线缆毛重

142 lb/1000ft

环境适应性

​​​​​​​室内（非立管或静压室），室内，户外，耐晒

阻燃性/遇火反应

UL1685 UL荷载, FT4, 1202

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

第800条，CL2，CM

CEC / C（UL）合规性

CMG, HL

欧洲指令合规性

欧盟CE标识，欧盟指令2015/863/欧盟（RoHS 2修正案），欧盟指令2011/65/欧盟（RoHS 2），欧盟指令2012/19/EU（WEEE）

英国监管合规性

UKCA标识

APAC合规性

中国RoHS II（GB/T26572-2011）

备注

ControlNet是ControlNet International的一个商标。
