产品编号: 30806

导线，#6 Str TC，硅胶插入件，玻璃纤维接头，AWM 3125

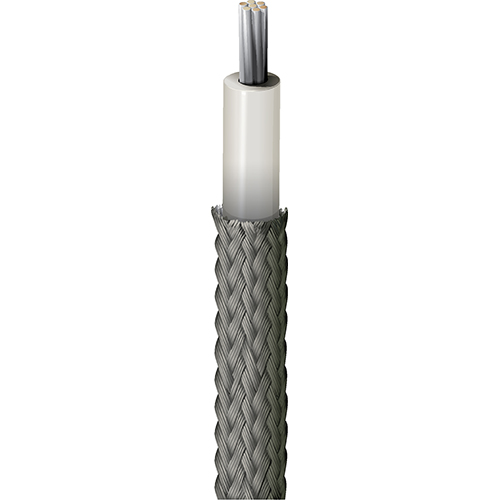

橡胶引线，6AWG（84x25）镀锡铜，硅胶绝缘，玻璃纤维外套，AWM 3125 CSA SEW-2 600V 200C

  • 上架时间:
    全球
  • 状态:
    有源
30806
5 的 5

规格

Expand All

适合应用

130(B)、155(F) or 180(H) 级绝缘系统、照明设备和电器的内部接线、高温应用

导体

AWG Stranding Material No. of Conductors
6 84x25 TC - Tinned Copper 1

导体数

1

绝缘

Material Nominal Wall Thickness Min. Average Wall Thickness
Silicone Rubber 0.063 in 0.06 in

外层护套

Material Nominal Diameter
Lacquered Glass Braid Covering 0.368 in

导体DCR

Nominal Conductor DCR
0.40 Ohm/1000ft

电流

Element Max. Recommended Current [A]
Single Conductor in Free Aair @ 30C Ambient Single conductor in free air @ 30ºC: 165 A

电压

UL Voltage Rating
600 V RMS

UL 温度等级

200°C

工作温度范围

-70°C 至 +200°C

推荐最长烘烤周期

24 小时 @ 410°F (210°C)

线缆毛重

142 lbs/1000ft

最小短轴弯曲半径

1.48 in

UL AWM型号合规性

AWM 3125

CSA等级

600 伏，200°C

CSA型

SEW-2

欧盟指令 2000/53/EC（ELV）

是

欧盟指令 2003/96/EC（BFR）

是

欧盟指令 2011/65/EU（RoHS 2）

是

欧盟指令 2012/19/EU（WEEE）

是

欧盟指令 2015/863/EU（RoHS 2 修正案）

是

欧盟指令合规性

欧盟指令 2003/11/EC（BFR）

CA Prop 65

是

MII 命令 #39（中国 RoHS）

是

UL阻燃性

水平

CSA阻燃性

FT1

UL额定电压

600 V RMS

静压室（是/否）

否

脚注

C - 板条箱卷轴安装。, F - 可能包含超过 1 件。 任何一件作品的最小长度为 50'。

更新和修订

修订编号：0.391 修订日期：02-03-2025

更新和修订

修订编号：0.391 修订日期：02-03-2025


Report An Error

零件编号

货号 颜色 包装方式 长度 UPC
30806 010100 黑色 线盘 100 ft 612825140597
30806 010500 黑色 线盘 500 ft 612825140610
30806 0102000 黑色 线盘 2,000 ft 612825140603
30806 009100 白色 线盘 100 ft 612825140573
30806 009500 白色 线盘 500 ft 612825140580
