产品编号: 8502

导线，#20 Str TC，PVC 绝缘，TYPE B MIL-W-16878/1

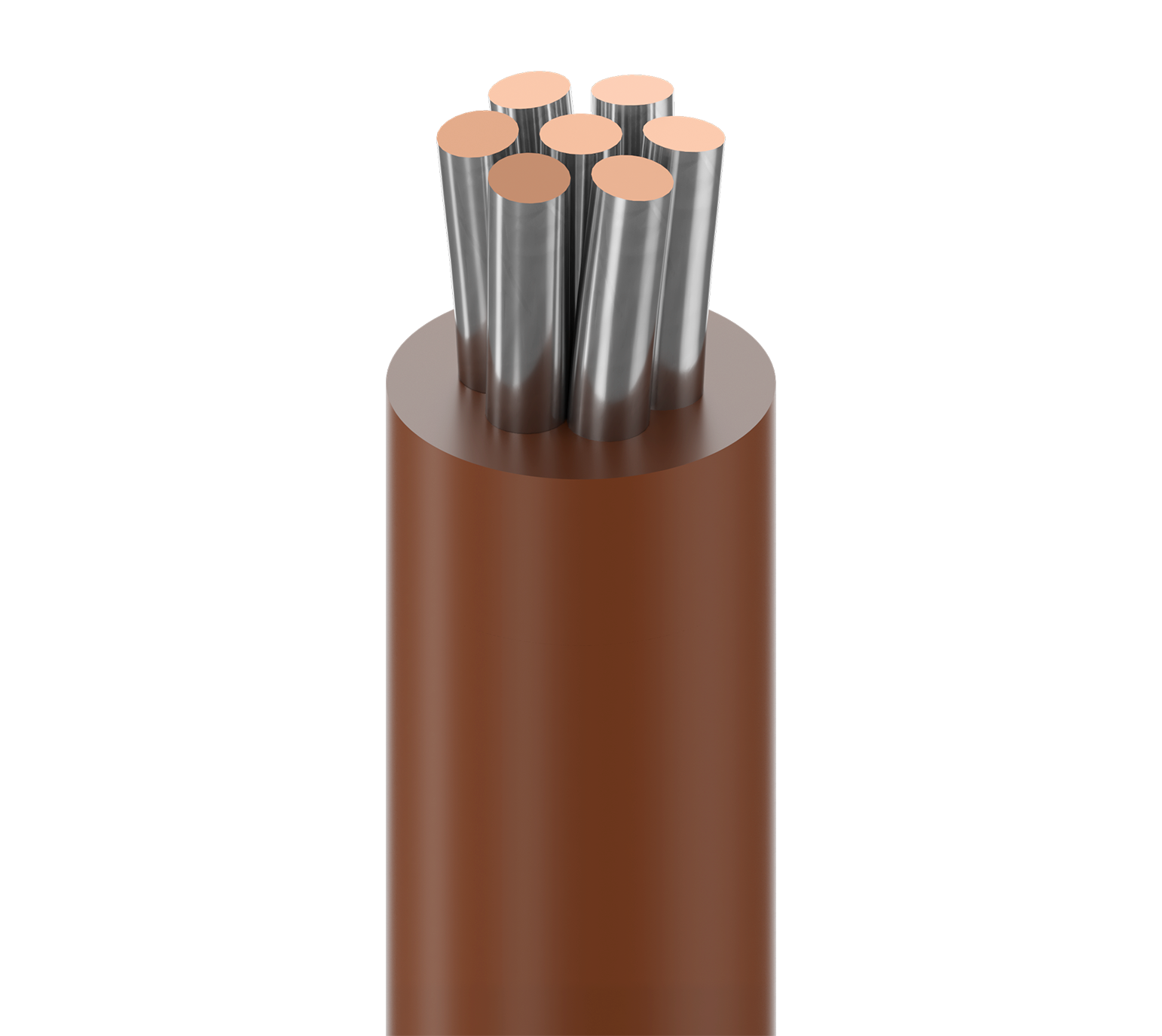

低温塑料导线，20AWG（7x28）镀锡铜，PVC 绝缘，TYPE B MIL-W-16878/1 600V 105C

  • 上架时间:
    全球
  • 状态:
    有源
8502
  • 8502
1 的 1

规格

Expand All

适合应用

互连电路、计算机和电子设备的内部接线、（B 型）MIL-W-16878/1- 低温应用

导体

Element No. of Elements Size Stranding Material
Conductor(s) 1 20 AWG 7x28 TC - Tinned Copper

绝缘

Material Nom. Thickness Nom. Insulation Diameter
PVC - Polyvinyl Chloride 0.01 in (0.25 mm) 0.058 in (1.5 mm)

线缆外廓直径（标称）

0.058 in (1.5 mm)

电气设备

Nom. Conductor DCR Max. Current
9.8 Ohm/1000ft Single conductor in free air @ 30ºC: 14.0 A

电压

UL Voltage Rating
600 V RMS

温度

UL Temperature Operating
105°C -40°C To +105°C

弯曲半径

Stationary Min. Installation Min.
0.58 in (15 mm) 0.58 in (15 mm)

最大拉伸张力

11 lb (5.0 kg)

线缆毛重

4 磅/1000 英尺

环境适应性

户外

可持续发展

CA Prop 65

军用合规性

MIL-W-16878/1

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

更新和修订

修订编号：0.487 修订日期：09-07-2025

脚注

P - 库存纯色上的条纹颜色。 $8.00/M= 的条纹加法器用于 1 或 2 条条纹。 10,000' 颜色组合的最低订单量。 搭建将以两件（+ 或 -) 每卷 10%，最小长度为 100' ., A - 库存条纹颜色。

更新和修订

修订编号：0.487 修订日期：09-07-2025

脚注

P - 库存纯色上的条纹颜色。 $8.00/M= 的条纹加法器用于 1 或 2 条条纹。 10,000' 颜色组合的最低订单量。 搭建将以两件（+ 或 -) 每卷 10%，最小长度为 100' ., A - 库存条纹颜色。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8502 010100 黑色 线盘 100 ft 612825209676
8502 0101000 黑色 线盘 1,000 ft 612825209683 P
8502 006100 浅蓝色 线盘 100 ft 612825209584
8502 0061000 浅蓝色 线盘 1,000 ft 612825209591 P
8502 001100 棕色 线盘 100 ft 612825209430
8502 0011000 棕色 线盘 1,000 ft 612825209447 P
8502 008100 灰色 线盘 100 ft 612825209638
8502 0081000 灰色 线盘 1,000 ft 612825209645 P
8502 005100 深绿色 线盘 100 ft 612825209560
8502 0051000 深绿色 线盘 1,000 ft 612825209577 P
8502 003100 橙色 线盘 100 ft 612825209508
8502 0031000 橙色 线盘 1,000 ft 612825209515 P
8502 002100 红色 线盘 100 ft 612825209461
8502 0021000 红色 线盘 1,000 ft 612825209478 P
8502 007100 紫色 线盘 100 ft 612825209614
8502 0071000 紫色 线盘 1,000 ft 612825209621 P
8502 009100 白色 线盘 100 ft 612825209652
8502 0091000 白色 线盘 1,000 ft 612825209669 P
8502 0181000 白色、蓝色条纹 线盘 1,000 ft 612825209706 A
8502 0151000 白色，红色条纹 线盘 1,000 ft 612825209690 A
8502 004100 黄色 线盘 100 ft 612825209539
8502 0041000 黄色 线盘 1,000 ft 612825209546 P
