产品编号: 8916

引线，#14 Str TC，PVC 插件，AWM 1015 AWM 1230

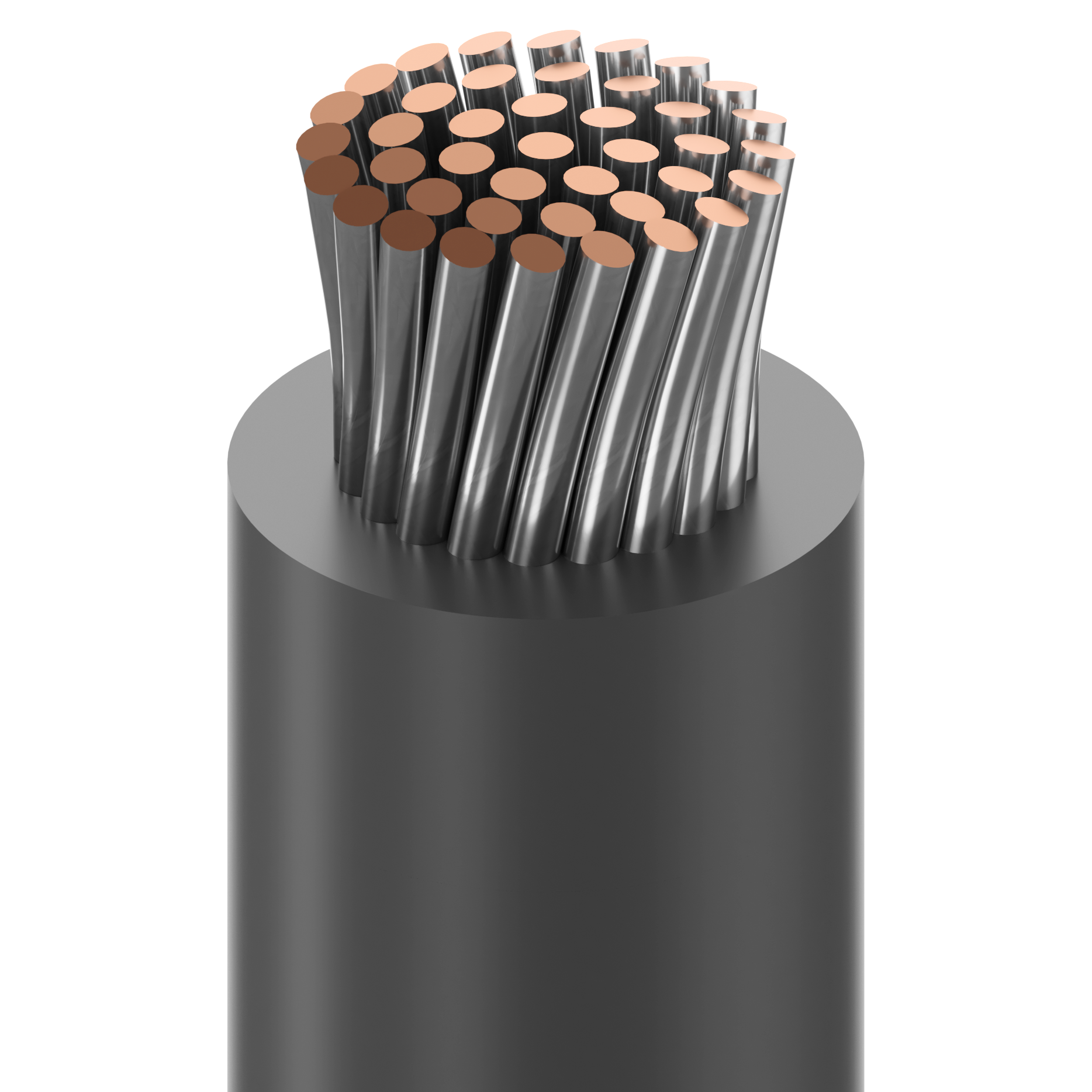

低温塑料导线，14AWG（41x30）镀锡铜，PVC 绝缘，AWM 1015 AWM 1230 CSA TYPE TEW JQA-F 600V 105C

  • 上架时间:
    全球
  • 状态:
    有源
8916
  • 8916
1 的 1

规格

Expand All

适合应用

互连电路、计算机及电子设备内部连线、家电内部连线、机床线

导体

Element No. of Elements Size Stranding Material
Conductor(s) 1 14 AWG 41x30 TC - Tinned Copper

绝缘

Material Nom. Thickness Nom. Insulation Diameter
PVC - Polyvinyl Chloride 0.033 in (0.84 mm) 0.138 in (3.51 mm)

线缆外廓直径（标称）

0.138 in (3.51 mm)

电气设备

Nom. Conductor DCR Max. Current
2.7 Ohm/1000ft Single conductor in free air @ 30ºC: 39 A

电压

UL Voltage Rating
600 V RMS

温度

UL Temperature Operating
105°C -30°C To +105°C

弯曲半径

Stationary Min. Installation Min.
1.38 in (35.1 mm) 1.38 in (35.1 mm)

最大拉伸张力

51 lb (23 kg)

线缆毛重

19 磅/1000 英尺

环境适应性

室内、室外

可持续发展

CA Prop 65

阻燃性/遇火反应

VW-1

NEC/UL合规性

Article 310, MTW or TW

AWM合规性

AWM 1015, AWM 1230, CSA AWM I A/B

CEC / C（UL）合规性

TEW

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.501 修订日期：09-07-2025

脚注

P - 库存纯色上的条纹颜色。 $8.00/M= 的条纹加法器用于 1 或 2 条条纹。 10,000' 颜色组合的最低订单量。 搭建将以两件（+ 或 -) 每卷 10%，最小长度为 100' ., C - 板条箱卷轴安装。, A - 库存条纹颜色。

更新和修订

修订编号：0.501 修订日期：09-07-2025

脚注

P - 库存纯色上的条纹颜色。 $8.00/M= 的条纹加法器用于 1 或 2 条条纹。 10,000' 颜色组合的最低订单量。 搭建将以两件（+ 或 -) 每卷 10%，最小长度为 100' ., C - 板条箱卷轴安装。, A - 库存条纹颜色。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8916 010100 黑色 线盘 100 ft 612825218869
8916 010500 黑色 线盘 500 ft 612825218883
8916 0104000 黑色 线盘 4,000 ft 612825218876 C
8916 013100 深蓝色 线盘 100 ft 612825218913
8916 013500 深蓝色 线盘 500 ft 612825218920
8916 001100 棕色 线盘 100 ft 612825218487
8916 001500 棕色 线盘 500 ft 612825218500
8916 0014000 棕色 线盘 4,000 ft 612825218494 C P
8916 008500 灰色 线盘 500 ft 612825218739 P
8916 005100 深绿色 线盘 100 ft 612825218692
8916 005500 深绿色 线盘 500 ft 612825218715
8916 0054000 深绿色 线盘 4,000 ft 612825218708 C P
8916 189100 绿色，黄色条纹 线盘 100 ft 612825347996 A
8916 189500 绿色，黄色条纹 线盘 500 ft 612825218968 A
8916 003100 橙色 线盘 100 ft 612825218609
8916 003500 橙色 线盘 500 ft 612825218616
8916 002100 红色 线盘 100 ft 612825218555
8916 002500 红色 线盘 500 ft 612825218579
8916 0024000 红色 线盘 4,000 ft 612825218562 C P
8916 007500 紫色 线盘 500 ft 612825218722 P
8916 009100 白色 线盘 100 ft 612825218784
8916 009500 白色 线盘 500 ft 612825218791
8916 004100 黄色 线盘 100 ft 612825218647
8916 004500 黄色 线盘 500 ft 612825218654
