产品编号: 9916

引线，#16 Str TC，PVC 插件，AWM 1007 AWM 1569

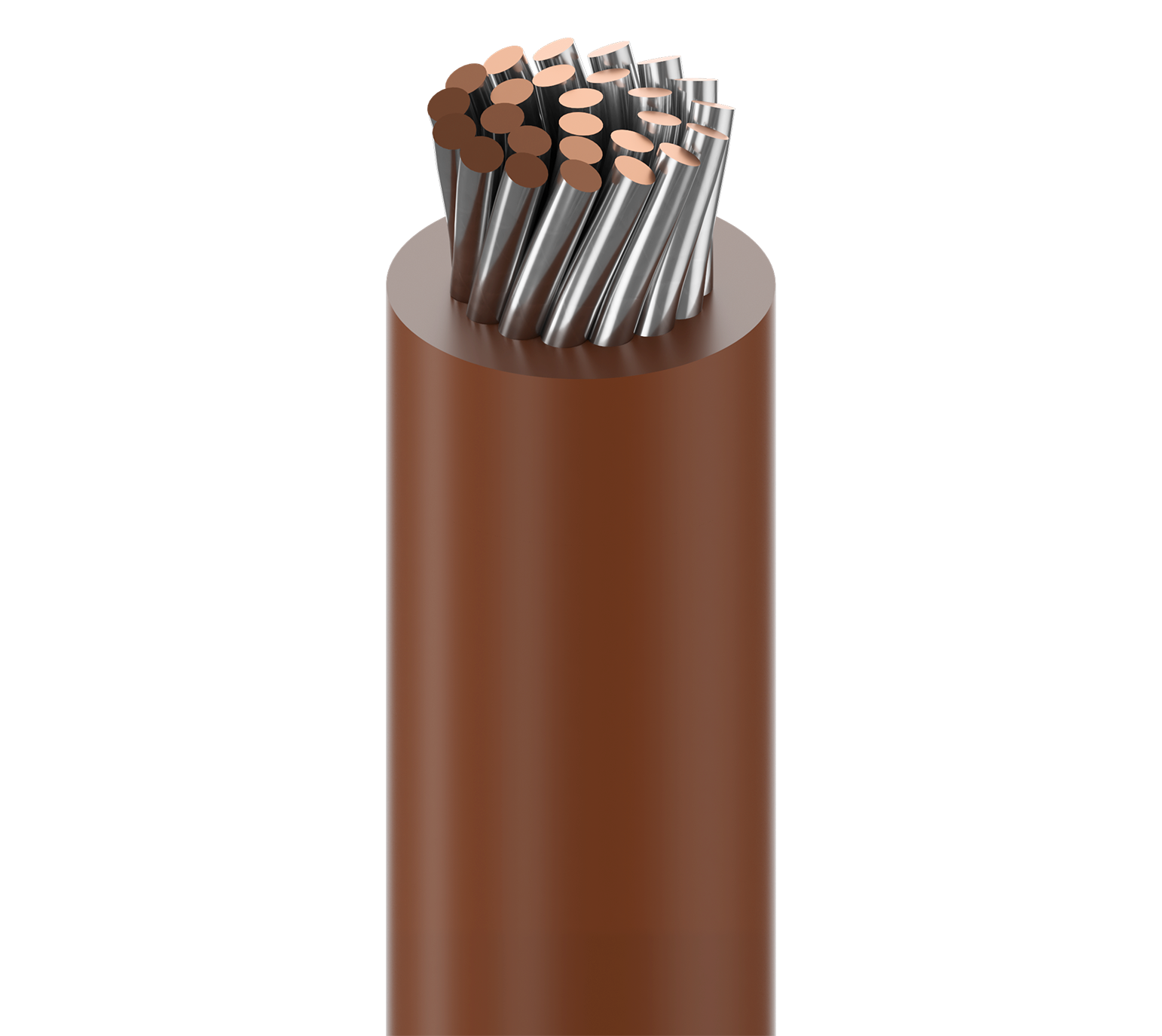

低温塑料导线，16AWG (26x30) 镀锡铜，PVC 绝缘，AWM 1007 AWM 1569 CSA 类型 TR-64 TRSR-64

  • 上架时间:
    全球
  • 状态:
    有源
9916
  • 9916
1 的 1

规格

Expand All

适合应用

互连电路、计算机及电子设备内部接线、家电内部接线

导体

Element No. of Elements Size Stranding Material
Conductor(s) 1 16 AWG 26x30 TC - Tinned Copper

绝缘

Material Nom. Thickness Nom. Insulation Diameter
PVC - Polyvinyl Chloride 0.016 in (0.41 mm) 0.092 in (2.3 mm)

线缆外廓直径（标称）

0.092 in (2.3 mm)

电气设备

Nom. Conductor DCR Max. Current
4.44 Ohm/1000ft Single conductor in free air @ 30ºC: 28.8 A

电压

UL Voltage Rating
300 V RMS

温度

UL Temperature Operating
105°C -25°C To +105°C

弯曲半径

Stationary Min. Installation Min.
0.92 in (23 mm) 0.92 in (23 mm)

最大拉伸张力

35 lb (16 kg)

线缆毛重

12 磅/1000 英尺

环境适应性

室内

可持续发展

CA Prop 65

阻燃性/遇火反应

VW-1

AWM合规性

AWM 1007, AWM 1569

CEC / C（UL）合规性

TRSR-64

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

更新和修订

修订编号：0.488 修订日期：09-07-2025

脚注

P - 库存纯色上的条纹颜色。 $8.00/M= 的条纹加法器用于 1 或 2 条条纹。 10,000' 颜色组合的最低订单量。 安装将以两件为准（+ 或 -）每卷 10%，最短长度为 100'。

更新和修订

修订编号：0.488 修订日期：09-07-2025

脚注

P - 库存纯色上的条纹颜色。 $8.00/M= 的条纹加法器用于 1 或 2 条条纹。 10,000' 颜色组合的最低订单量。 安装将以两件为准（+ 或 -）每卷 10%，最短长度为 100'。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
9916 010100 黑色 线盘 100 ft 612825261988
9916 0101000 黑色 线盘 1,000 ft 612825261995 P
9916 0105000 黑色 线盘 5,000 ft 612825262008 P
9916 013100 深蓝色 线盘 100 ft 612825262015
9916 0131000 深蓝色 线盘 1,000 ft 612825262022 P
9916 001100 棕色 线盘 100 ft 612825261797
9916 0011000 棕色 线盘 1,000 ft 612825261803 P
9916 0081000 灰色 线盘 1,000 ft 612825261933 P
9916 005100 深绿色 线盘 100 ft 612825261896
9916 0051000 深绿色 线盘 1,000 ft 612825261902 P
9916 0031000 橙色 线盘 1,000 ft 612825261858 P
9916 002100 红色 线盘 100 ft 612825261827
9916 0021000 红色 线盘 1,000 ft 612825261834 P
9916 0025000 红色 线盘 5,000 ft 612825261841 P
9916 007100 紫色 线盘 100 ft 612825261919
9916 0071000 紫色 线盘 1,000 ft 612825261926 P
9916 009100 白色 线盘 100 ft 612825261940
9916 0091000 白色 线盘 1,000 ft 612825261957 P
9916 0095000 白色 线盘 5,000 ft 612825261964 P
9916 004100 黄色 线盘 100 ft 612825261865
9916 0041000 黄色 线盘 1,000 ft 612825261872 P
