导线 & 连接线

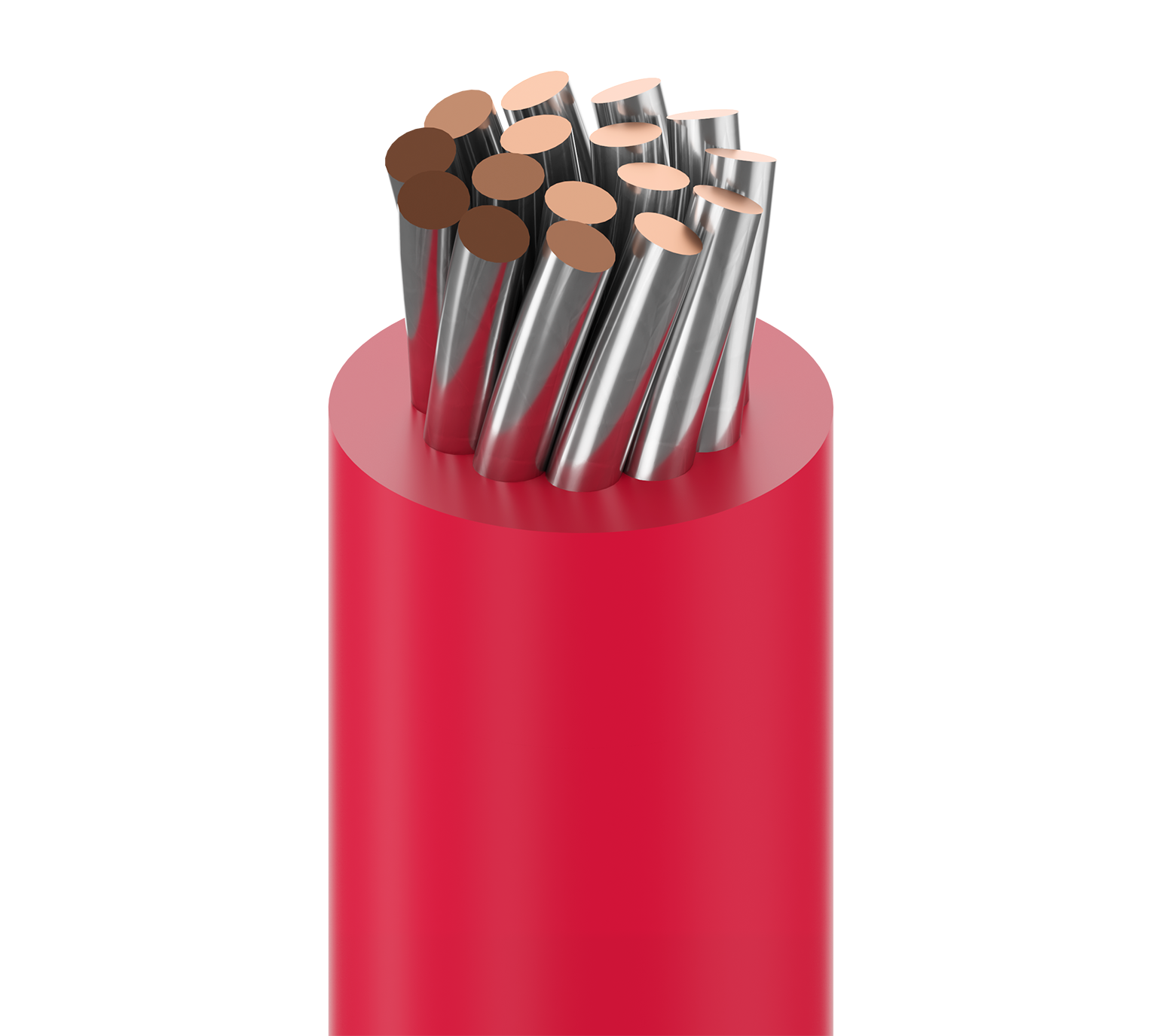

低温塑料导线，18AWG (16x30) 镀锡铜，PVC 绝缘，AWM 1007 AWM 1569 CSA 类型 TR-64 TRSR-64

上架时间:

全球
状态:

有源

规格
零件编号
资源

规格

产品概述

适合应用	互连电路、计算机及电子设备内部接线、家电内部接线

构造详情

导体

Element	No. of Elements	Size	Stranding	Material
Conductor(s)	1	18 AWG	16x30	TC - Tinned Copper

绝缘

Material	Nom. Thickness	Nom. Insulation Diameter
PVC - Polyvinyl Chloride	0.017 in (0.43 mm)	0.079 in (2.0 mm)

线缆外廓直径（标称）	0.079 in (2.0 mm)

电气特性

电气设备

Nom. Conductor DCR	Max. Current
7.15 Ohm/1000ft	Single conductor in free air @ 30ºC: 20 A

电压

UL Voltage Rating
300 V RMS

机械特性

温度

UL Temperature	Operating
105°C	-25°C To +105°C

弯曲半径

Stationary Min.	Installation Min.
0.79 in (20 mm)	0.79 in (20 mm)

最大拉伸张力	21 lb (9.5 kg)
线缆毛重	7 磅/1000 英尺

标准与合规性

环境适应性	室内
可持续发展	CA Prop 65
阻燃性/遇火反应	VW-1
AWM合规性	AWM 1007, AWM 1569
CEC / C（UL）合规性	TRSR-64
欧洲指令合规性	欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)
APAC合规性	中国 RoHS II (GB/T 26572-2011)

历史

更新和修订	修订编号：0.514 修订日期：09-07-2025
脚注	P - 库存纯色上的条纹颜色。 $8.00/M= 的条纹加法器用于 1 或 2 条条纹。 10,000' 颜色组合的最低订单量。安装将以两件为限（+ 或 -）每卷 10%，最短长度为 100'。, C - 板条箱卷轴安装。, K - 可能包含多于 1 件。任何一件产品的最小长度为 500'。, Z - 最终安装长度可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷绕的纸箱为 5%。+

更新和修订

修订编号：0.514 修订日期：09-07-2025

脚注

P - 库存纯色上的条纹颜色。 $8.00/M= 的条纹加法器用于 1 或 2 条条纹。 10,000' 颜色组合的最低订单量。安装将以两件为限（+ 或 -）每卷 10%，最短长度为 100'。, C - 板条箱卷轴安装。, K - 可能包含多于 1 件。任何一件产品的最小长度为 500'。, Z - 最终安装长度可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷绕的纸箱为 5%。+

信息

更新和修订	修订编号：0.514 修订日期：09-07-2025
脚注	P - 库存纯色上的条纹颜色。 $8.00/M= 的条纹加法器用于 1 或 2 条条纹。 10,000' 颜色组合的最低订单量。安装将以两件为限（+ 或 -）每卷 10%，最短长度为 100'。, C - 板条箱卷轴安装。, K - 可能包含多于 1 件。任何一件产品的最小长度为 500'。, Z - 最终安装长度可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷绕的纸箱为 5%。+

更新和修订

修订编号：0.514 修订日期：09-07-2025

脚注

Report An Error

零件编号

货号	颜色	收起类型	长度	UPC	脚注
9918 010100	黑色	线盘	100 ft	612825262404
9918 0101000	黑色	线盘	1,000 ft	612825349853	P
9918 0105000	黑色	线盘	5,000 ft	612825262411	C K Z
9918 013100	深蓝色	线盘	100 ft	612825262442
9918 0131000	深蓝色	线盘	1,000 ft	612825262459	P
9918 0135000	深蓝色	线盘	5,000 ft	612825262466	C P
9918 006100	浅蓝色	线盘	100 ft	612825262299
9918 0061000	浅蓝色	线盘	1,000 ft	612825262305
9918 001100	棕色	线盘	100 ft	612825262138
9918 0011000	棕色	线盘	1,000 ft	612825262145	P
9918 0015000	棕色	线盘	5,000 ft	612825262152	C P
9918 008100	灰色	线盘	100 ft	612825262343
9918 0081000	灰色	线盘	1,000 ft	612825349846	P
9918 005100	深绿色	线盘	100 ft	612825262268
9918 0051000	深绿色	线盘	1,000 ft	612825262275	P
9918 0055000	深绿色	线盘	5,000 ft	612825262282	C
9918 003100	橙色	线盘	100 ft	612825262213
9918 0031000	橙色	线盘	1,000 ft	612825262220	P
9918 002100	红色	线盘	100 ft	612825262176
9918 0021000	红色	线盘	1,000 ft	612825262183	P
9918 0025000	红色	线盘	5,000 ft	612825262190	C
9918 007100	紫色	线盘	100 ft	612825262329
9918 0071000	紫色	线盘	1,000 ft	612825262336	P
9918 009100	白色	线盘	100 ft	612825262367
9918 0091000	白色	线盘	1,000 ft	612825262374	P
9918 0095000	白色	线盘	5,000 ft	612825262381	C
9918 004100	黄色	线盘	100 ft	612825262237
9918 0041000	黄色	线盘	1,000 ft	612825262244	P
