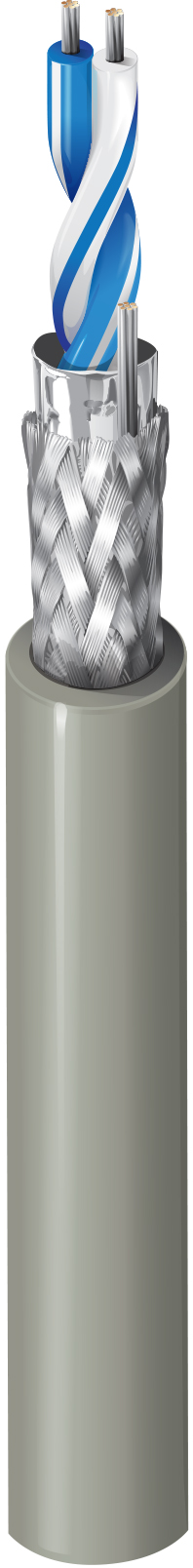

82841

RS485, 1对#24绞合TC, FEP绝缘, OS+TC编织, PVC护套, CMP

...
RS-485, 1对24AWG (7x32)镀锡铜, FEP绝缘, 整体Beldfoil®+镀锡铜编织 (90%) 屏蔽, PVC外部护套, CMP
英语
索取报价
分享
获得产品提醒

规格
报告错误
产品概述

适合应用

RS-485, POS；计算机通信；低压模拟信号 (4-20ma, 0-10v, ...)；低压数字控制(24v, …)；线路电平音频；面板布线；串行通信 (RS-485标准)，包括PLC, VFD, HMI, 电机, RTU, SCADA, 等（在长距离嘈杂环境中）, 等

构造详情
导体
元件 元件数 尺寸 绞合 材料
线对 1 24AWG 7x32 TC - 镀锡铜
绝缘
元件 材料 标称厚度 标称绝缘直径 色标
线对 FEP - 氟化乙丙烯（发泡） 0.025 in（0.64 mm） 0.074 in（1.9 mm） 白色/蓝条纹和蓝色/白条纹
外屏蔽
屏蔽类型 材料 覆盖率 引流线类型
屏蔽胶带 双层结构（铝+聚乙烯） 100% 24 AWG (7x32) TC
编织 镀锡铜（TC） 90%
外层护套
材料 标称厚度 标称直径
PVC - 聚氯乙烯 0.015 in（0.38 mm） 0.204 in（5.18 mm）

线缆外廓直径（标称）

0.204 in（5.18 mm）

电气特性
电气设备
元件 标称导体DCR 导体到导体标称电容 导体到其他（导体+屏蔽）标称电容 标称特性阻抗 标称传输速度 最大电流
线对 24 Ohm/1000ft 12 pF/ft (39 pF/m) 22 pF/ft 120 Ohm 76% 25ºC条件下每根导体4Amp

标称外屏蔽DCR

3.1 Ohm/1000ft (10 Ohm/km)

高频（标称/典型）
元件 频率[MHz] 标称插入损耗（衰减）
线对 1 0.6 dB/100ft
电压
UL额定电压
300 V (CMP)
机械特性
温度
UL温度 运行
75°C 0°C至+75°C
弯曲半径
静态最小值 安装最小值
2.25 in（57.2 mm） 2.25 in（57.2 mm）

最大拉伸张力

45.7 lb (20.7 kg)

线缆毛重

26 lb/1000ft

标准与合规性

环境适应性

室内

阻燃性/遇火反应

NFPA 262, UL 910（静压室），FT6, IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

CMP第 800条

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟CE标识，欧盟指令2015/863/欧盟（RoHS 2修正案），欧盟指令2011/65/欧盟（RoHS 2），欧盟指令2012/19/EU（WEEE）

英国监管合规性

UKCA标识

APAC合规性

中国RoHS II（GB/T26572-2011）

非静压室编号

9841, 9841ZH

历史

更新和修订

修订编号：0.546 修订日期：2024年04月30日

显示所有规格
隐藏规格说明
零件编号
货号 颜色 UPC 脚注
82841 8771000 自然色 612825198161 C
82841 877500 自然色 612825198178
82841 8775000 自然色 612825198185
