产品编号: 8448

电子，8 C #18+22 Str TC，PVC Ins，PVC Jkt，CMG

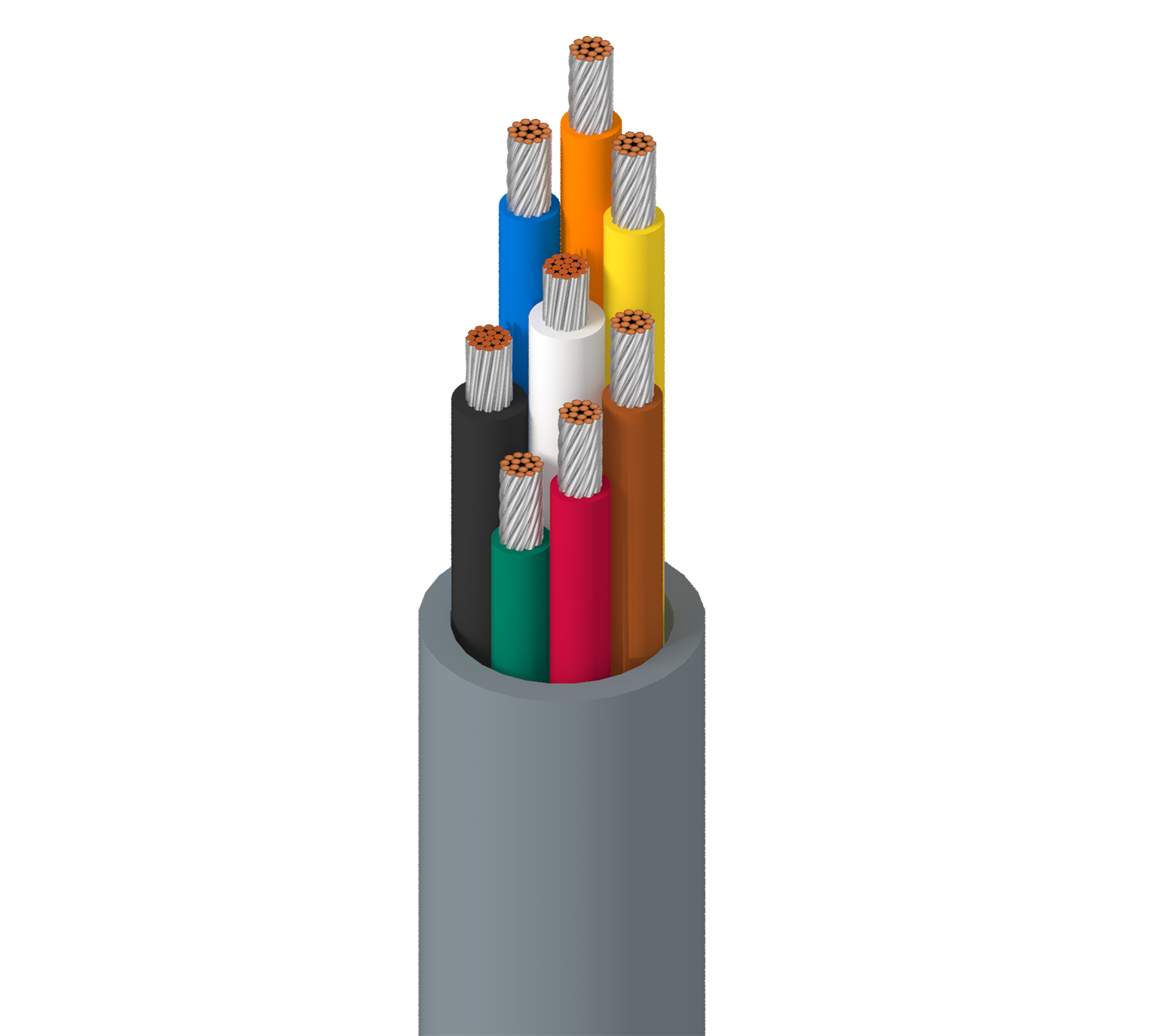

电子，8 导体 18+22AWG (16x30+7x30) 镀锡铜，PVC 绝缘，PVC 外护套，CMG

  • 上架时间:
    全球
  • 状态:
    有源
8448
  • 8448
1 的 1

规格

Expand All

适合应用

低压模拟信号（4-20ma、0-10v、...）；低压控制（24v、√）；线路电平音频；面板接线

导体

Element No. of Elements Size Stranding Material
Conductor(s) 2 18 AWG 19x30 TC - Tinned Copper
Conductor(s) 6 22 AWG 7x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.018 in (0.46 mm) 0.080 in mm Black, White
Conductor(s) PVC - Polyvinyl Chloride 0.011 in (0.28 mm) Red, Green, Brown, Blue, Yellow, Orange

外屏蔽

Material
No Shield

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.032 in (0.81 mm) 0.259 in

线缆外廓直径（标称）

0.259 英寸

电气设备

Element Nom. Conductor DCR Max. Current
Conductor(s) 7.0 Ohm/1000ft 14 Amps per Conductor at 25°C (18 AWG)
Conductor(s) 17.8 Ohm/1000ft (58.4 Ohm/km) 4 Amps per Conductor at 25ºC (22 AWG)

电压

UL Voltage Rating
300 V (CMG), 150 V (AWM 2576)

温度

UL Temperature Operating
80°C -20°C To +80°C

弯曲半径

Stationary Min. Installation Min.
2.59 in (65.8 mm) 2.59 in

最大拉伸张力

96 lb (44 kg)

线缆毛重

47 磅/1000 英尺

环境适应性

耐日光性

阻燃性/遇火反应

UL 1685 FT4 负载，FT4

NEC/UL合规性

《中央政府采购法》第 800 条

AWM合规性

AWM 2576

CEC / C（UL）合规性

CMG

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.394 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.394 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8448 060500 铬黄 线盘 500 ft 612825207597 C
8448 0601000 铬黄 线盘 1,000 ft 612825207580 C
8448 060U1000 铬黄 非盘绕式 1,000 ft 612825207573
