产品编号: 8489

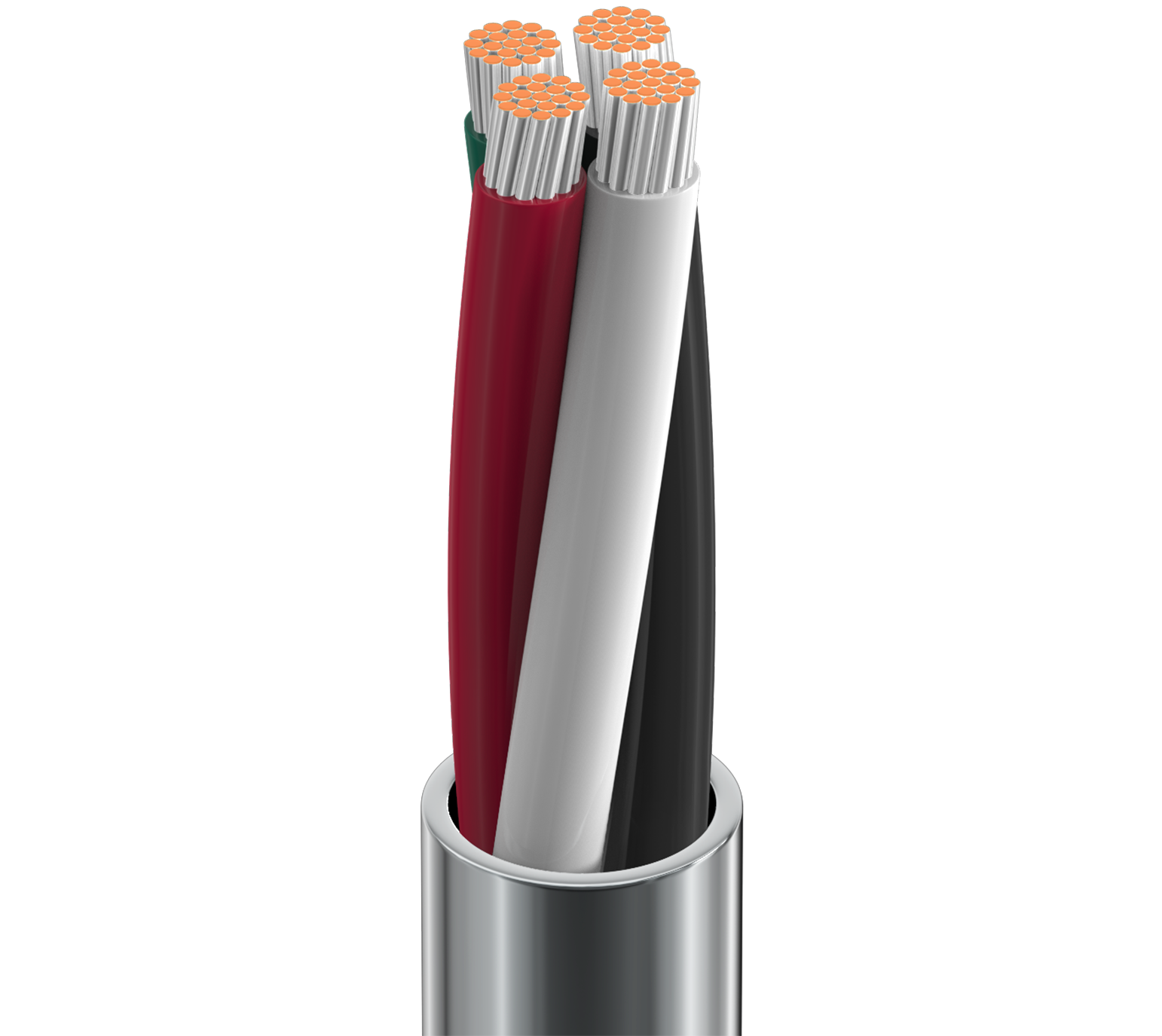

电子，4 C #18 Str TC，PVC Ins，PVC Jkt，CMG

电子，4 导体 18AWG (19x30) 镀锡铜，PVC 绝缘，PVC 外护套，CMG

  • 上架时间:
    全球
  • 状态:
    有源
8489
  • 8489
1 的 1

规格

Expand All

适合应用

低压模拟信号（4-20ma、0-10v、...）；低压控制（24v、√）；线路电平音频；语音通信；面板接线

导体

Element No. of Elements Size Stranding Material
Conductor(s) 4 18 AWG 19x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.018 in (0.46 mm) 0.081 in (2.1 mm) Black, White, Red, Green

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.032 in (0.81 mm) 0.264 in (6.71 mm)

线缆外廓直径（标称）

0.264 in (6.71 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Max. Current
Conductor(s) 7.06 Ohm/1000ft 26 pF/ft (85 pF/m) 11.2 Amps per Conductor at 30ºC

电压

UL Voltage Rating
300 V (CMG), 300 V (UL AWM 2598)

温度

UL Temperature Operating
60°C -20°C to +60°C

弯曲半径

Stationary Min. Installation Min.
2.6 in (66 mm) 2.6 in (66 mm)

最大拉伸张力

99 lb (45 kg)

线缆毛重

44 磅/1000 英尺

环境适应性

室内

阻燃性/遇火反应

UL 1685 UL 负载 、FT4、IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

Article 725, Article 800, CMG, CL3

AWM合规性

AWM 2598

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

静压室编号

88489, 82489

更新和修订

修订编号：0.516 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.516 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8489 060100 铬黄 线盘 100 ft 612825208754
8489 060250 铬黄 线盘 250 ft 612825208778
8489 060500 铬黄 线盘 500 ft 612825208785 C
8489 060U500 铬黄 非盘绕式 500 ft 612825208747
8489 0601000 铬黄 线盘 1,000 ft 612825208761 C
8489 060U1000 铬黄 非盘绕式 1,000 ft 612825208730
8489 0605000 铬黄 线盘 5,000 ft 612825208792
