产品编号: 88770

电子，3 C #18 Str TC，FEP Ins，OS，FEP Jkt，CMP

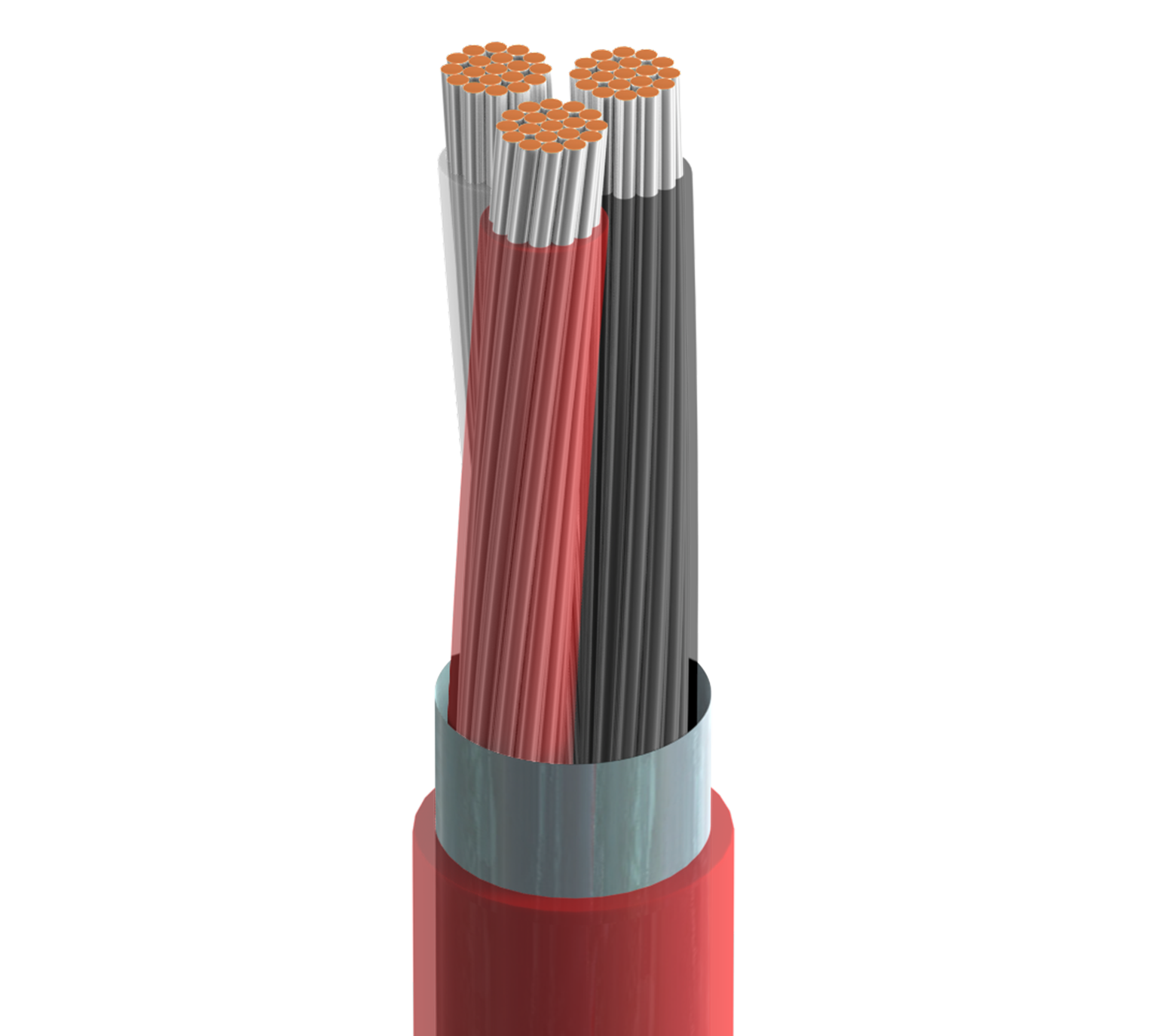

高温电子设备，3 导体 18AWG (19x30) 镀锡铜线，FEP 绝缘，Beldfoil® 整体屏蔽，FEP 外护套，CMP

  • 上架时间:
    全球
  • 状态:
    有源
88770
  • 88770
1 的 1

规格

Expand All

适合应用

极端高/低温环境；耐化学腐蚀；户外和埋地应用；低压模拟信号（4-20ma、0-10v、...）；低压控制（24v、√）；线路电平音频；语音通信；面板布线

导体

Element No. of Elements Size Stranding Material
Conductor(s) 3 18 AWG 19x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) FEP - Fluorinated Ethylene Propylene 0.007 in (0.18 mm) 0.057 in (1.4 mm) Black, White, Red

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (19x32) TC

外层护套

Material Nom. Thickness Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.014 in (0.36 mm) 0.155 in (3.94 mm)

线缆外廓直径（标称）

0.155 in (3.94 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 7.06 Ohm/1000ft 54 pF/ft (180 pF/m) 96 pF/ft (310 pF/m) 17 Amps per Conductor at 30ºC

标称外屏蔽 DCR@Cond DCR1-cnv

8 欧姆/1000 英尺（26 欧姆/公里）

电压

UL Voltage Rating
300 V (CMP)

温度

UL Temperature Operating
150°C -20°C to +150°C

弯曲半径

Stationary Min. Installation Min.
1.6 in (41 mm) 1.6 in (41 mm)

最大拉伸张力

89.1 lb (40.4 kg)

线缆毛重

28 磅/1000 英尺

环境适应性

室内、户外、耐晒、耐油、埋设

可持续发展

CA Prop 65

阻燃性/遇火反应

NFPA 262、UL 910（阻燃）、IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

《民事诉讼法》第 800 条

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

非静压室编号

8770

备注

耐汽油

更新和修订

修订编号：0.541 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+

更新和修订

修订编号：0.541 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
88770 002500 红色 线盘 500 ft 612825217404 C Z
88770 0021000 红色 线盘 1,000 ft 612825217398 C Z
88770 0025000 红色 线盘 5,000 ft 612825217411 C Z
