多导体线缆-9891

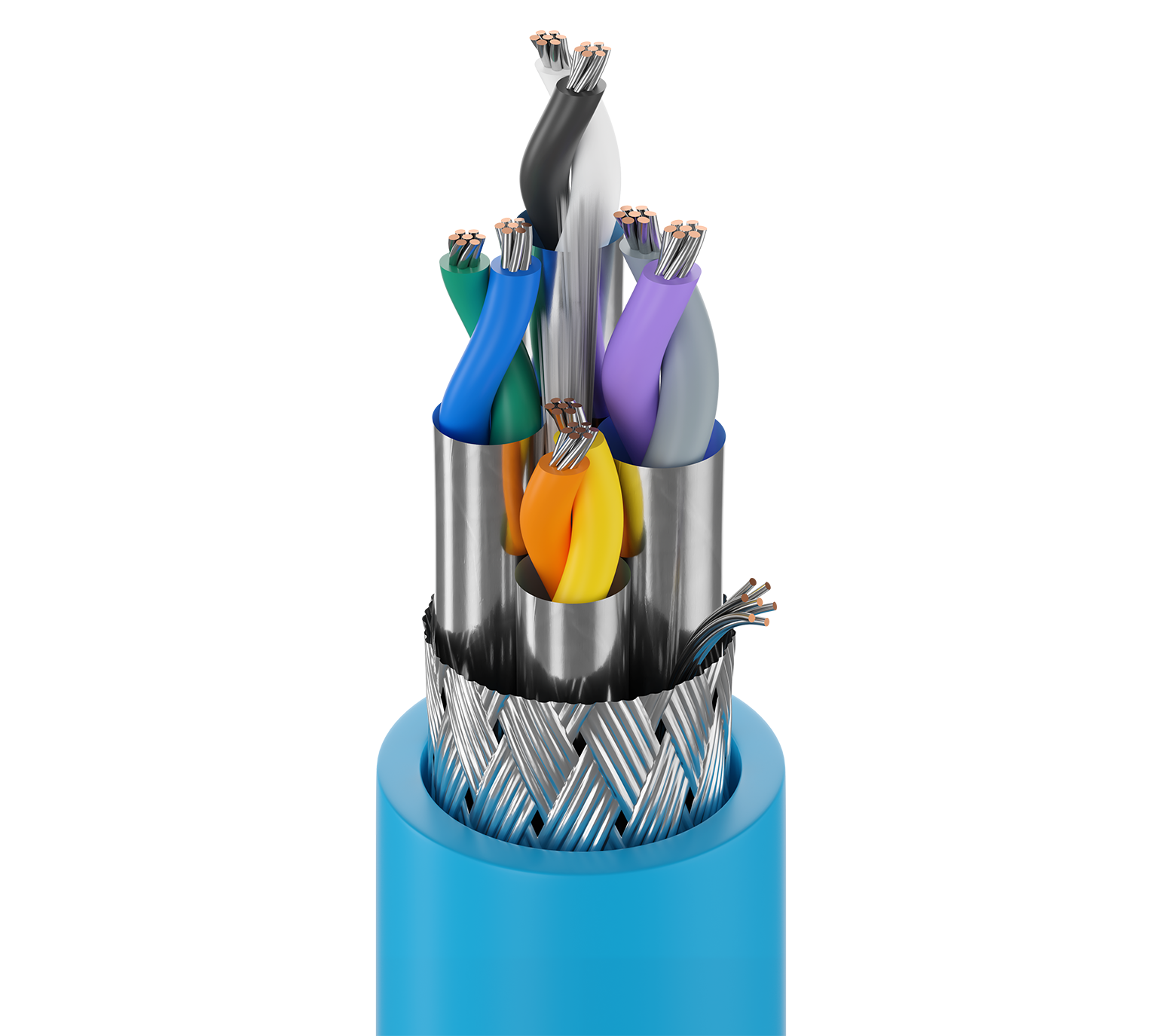

IEEE 802.3 以太网收发器 10BASE5、20 和 22 AWG 绞合镀锡铜导体、泡沫高密度聚乙烯 (22 AWG) 和 PVC (20 AWG) 绝缘、双绞线、单独箔屏蔽对，整体镀锡铜编织屏蔽（95% 覆盖率）排扰线、PVC 护套。

上架时间:

全球
状态:

有源

报价

9891

规格
零件编号
资源

规格

产品概述

适合应用	IEEE 802.3 收发器电缆

构造详情

导体

Element	Size	Stranding	Material	No. of Pairs
Data Pair(s)	22 AWG	7x30	TC - Tinned Copper	3
Pair(s)	20 AWG	7x28	TC - Tinned Copper	1

绝缘

Element	Material	Nom. Insulation Diameter	Color Code	Notes
Data Pair(s)	PE - Polyethylene (Foam)	0.063 in (1.6 mm)	Yellow & Orange, Blue & Green, Black & White	HDPE
Pair(s)	PVC - Polyvinyl Chloride	0.062 in (1.6 mm)	Gray & Purple

内屏蔽

Element	Shield Type	Material	Coverage	Notes
Data Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	Foil Out
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	Foil Out

外屏蔽

Shield Type	Material	Coverage
Braid	Tinned Copper (TC)	95%

外层护套

Material	Nom. Diameter
PVC - Polyvinyl Chloride	0.316 in (8.03 mm)

线缆外廓直径（标称）	0.316 in (8.03 mm)

电气特性

电气设备

Element	Nom. Characteristic Impedance
Pair(s)	78 Ohm
Pair(s)

延迟

Max. Delay Skew	Nom. Velocity of Prop.
78 ns/100m	78%

电压

UL Voltage Rating
300 V (CM), 30 V (AWM 2919)

机械特性

温度

UL Temperature	Operating
80°C	-20°C to +80°C

弯曲半径

Stationary Min.	Installation Min.
3.2 in (81 mm)	3.2 in (81 mm)

最大拉伸张力	160 lb (73 kg)
线缆毛重	65 磅/1000 英尺

标准与合规性

环境适应性	室内
阻燃性/遇火反应	UL 1685 FT4 负载，IEC 60332-1-2
CPR合规性	CPR Euroclass：Eca
NEC/UL合规性	Article 800, CM
AWM合规性	AWM 2919
CEC / C（UL）合规性	CM
IEEE合规性	IEEE 802.3 10Base5
欧洲指令合规性	欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)
英国监管合规性	UKCA标识
APAC合规性	中国 RoHS II (GB/T 26572-2011)

历史

更新和修订	修订编号：0.576 修订日期：09-07-2025
脚注	C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+

信息

更新和修订	修订编号：0.576 修订日期：09-07-2025
脚注	C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+

Report An Error

零件编号

货号	颜色	UPC	脚注
9891 006100	蓝色	612825260066
9891 0061000	蓝色	612825260073	C
9891 006500	蓝色	612825260080	C
9891 0065000	蓝色	612825260097	C Z
