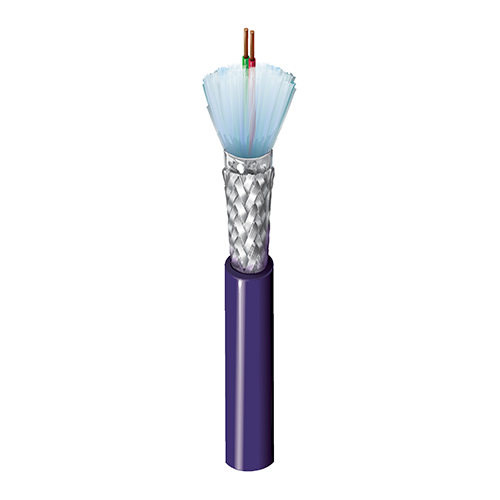

产品编号: 3079E

Profibus，1 Pr #22 Str BC，PE Ins，OS+TC Brd，PVC Jkt，PLTC CMG Profibus DP

Profibus，1 对 22AWG (7x30) 裸铜线，PE 绝缘，Beldfoil®+ 镀锡铜编织 (65%) 整体屏蔽，PVC 外护套，PLTC CMG SUN RES Profibus DP

  • 上架时间:
    全球
  • 状态:
    有源
3079E
  • 3079E
1 的 1

规格

Expand All

适合应用

恶劣环境、户外、数据传输应用（如 Profibus DP 或 PA）、仪器仪表和计算机电缆等，暴露于极端温度、湿度/水分、灰尘和油中。

导体

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG 7x30 BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.035 in (0.89 mm) 0.102 in (2.59 mm) Red & Green Flame Retardant, Foam w/ skin

外屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 65%

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.043 in (1.1 mm) 0.314 in (7.98 mm)

外护套1表说明

护套外径 +/- 0.007

线缆外廓直径（标称）

0.314 in (7.98 mm)

电气设备

Element Nom. Conductor DCR Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 17.6 Ohm/1000ft 150 Ohm 0.267 µH/ft (0.876 µH/m) 78% 6 Amps per Conductor at 30ºC

标称外屏蔽 DCR@Cond DCR1-cnv

6.32 欧姆/1000 英尺（20.7 欧姆/公里）

高频（标称/典型）

Element
Pair(s)

电压

UL Voltage Rating
300 V (CMG, PLTC)

温度

UL Temperature Operating
60°C -20°C to +75°C

弯曲半径

Stationary Min. Installation Min.
3.768 in (95.71 mm) 3.768 in (95.71 mm)

最大拉伸张力

41 lb (19 kg)

线缆毛重

39 磅/1000 英尺

环境适应性

室内，户外，耐晒，耐油

阻燃性/遇火反应

UL 1685 FT4 负载，IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

Article 725, Article 800, CMG, PLTC

CEC / C（UL）合规性

CMG

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

更新和修订

修订编号：0.564 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+

更新和修订

修订编号：0.564 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
3079E B021000 紫色 线盘 1,000 ft 612825140412 C
3079E B025000 紫色 线盘 5,000 ft 612825140443 C Z
